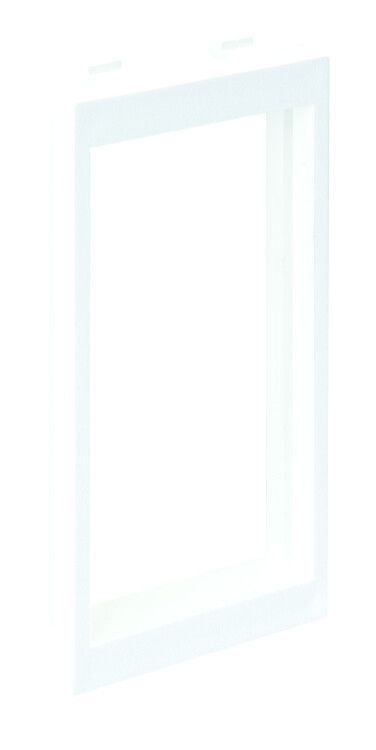

Адаптер 2-мод. 45х45мм CIMA-модуль 52х108мм графит Simon Connect S44-14

Адаптер Simon s44-14 - компактное устройство для установки двух стандартных модулей 45×45 мм внутри одного CIMA-корпуса 52×108 мм. Подходит для скрытой проводки в стенах, где требуется увеличить количество выходов без изменения штроб.

Назначение и область применения

Адаптер Simon s44-14 позволяет установить два устройства формата 45×45 мм - например, розетки, выключатели или модули автоматики - в одном углублении подрозетника размером 52×108 мм. Это удобно при реконструкции старых помещений, где невозможно расширить проём, или когда нужно добавить ещё один выход рядом с существующим.

Технические характеристики

• Габариты: 52 × 108 мм - соответствует стандартному CIMA-корпусу для скрытой установки
• Количество постов: 1 - предназначен для размещения двух модулей 45×45 мм внутри одного корпуса
• Степень защиты: IP20 - защищает от контакта с пальцами и твердыми предметами, но не от воды
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: черный, матовая отделка - маскирует следы эксплуатации, сочетается с современной отделкой стен
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и влажности до 98%
• Способ монтажа: скрытый - устанавливается в подготовленную нишу в стене
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер Simon s44-14 совместим со всеми стандартными модулями 45×45 мм, в том числе розетками, выключателями и переходниками от Simon, Schneider Electric, Legrand и других производителей, использующих этот формат. Монтаж выполняется в заранее подготовленную нишу глубиной не менее 45 мм. Корпус фиксируется с помощью боковых зажимов или раствора. После установки адаптера внутрь него вставляются два модуля - они должны иметь стандартные крепления для монтажа в рамке 45×45 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08 и имеет степень защиты IP20, что допускает использование только во внутренних помещениях с контролируемой влажностью. Не предназначено для установки в ванных комнатах, на улице или в сырых цехах. Материал корпуса самозагасаемый, соответствует нормам пожарной безопасности.

Преимущества

• Экономия места - вместо двух отдельных подрозетников используется один
• Не требует перестройки стены - идеально для ремонта без демонтажа
• Равномерная нагрузка на конструкцию - благодаря жесткой рамке из пластика
• Матовая поверхность снижает бликование и хорошо сочетается с декоративными покрытиями

Ограничения применения

• Не подходит для установки в условиях повышенной влажности - IP20 исключает контакт с водой
• Подходит только для модулей шириной 45 мм; нельзя использовать крупные устройства (например, двойные розетки с USB)
• Не предназначен для внешней установки или открытой проводки
• Не работает с модулями, требующими большую глубину - минимальная глубина ниши должна составлять 45 мм

Примеры использования

• Замена одной розетки на две в спальной комнате без вскрытия стены
• Добавление выключателя света рядом с розеткой в офисном кабинете
• Установка модуля управления освещением и розетки в одном месте в гостиной
• Обновление старой проводки в хрущёвках, где подрозетники маленького размера

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть минимум 45 мм, чтобы поместились все элементы
• Выбирайте модули с тонкими лицевыми панелями - некоторые модели могут задевать друг друга при сборке
• Не затягивайте крепления слишком сильно - пластик может треснуть
• Если планируете использовать розетки с заземлением - убедитесь, что в вашей сети есть защитный провод PE
• Адаптер Simon s44-14 лучше всего применять там, где важна эстетика - матовый черный цвет не выделяется на фоне обоев или краски
