Вертикальный адаптер на 1 модуль 45х45 Simon Connect | S74-9

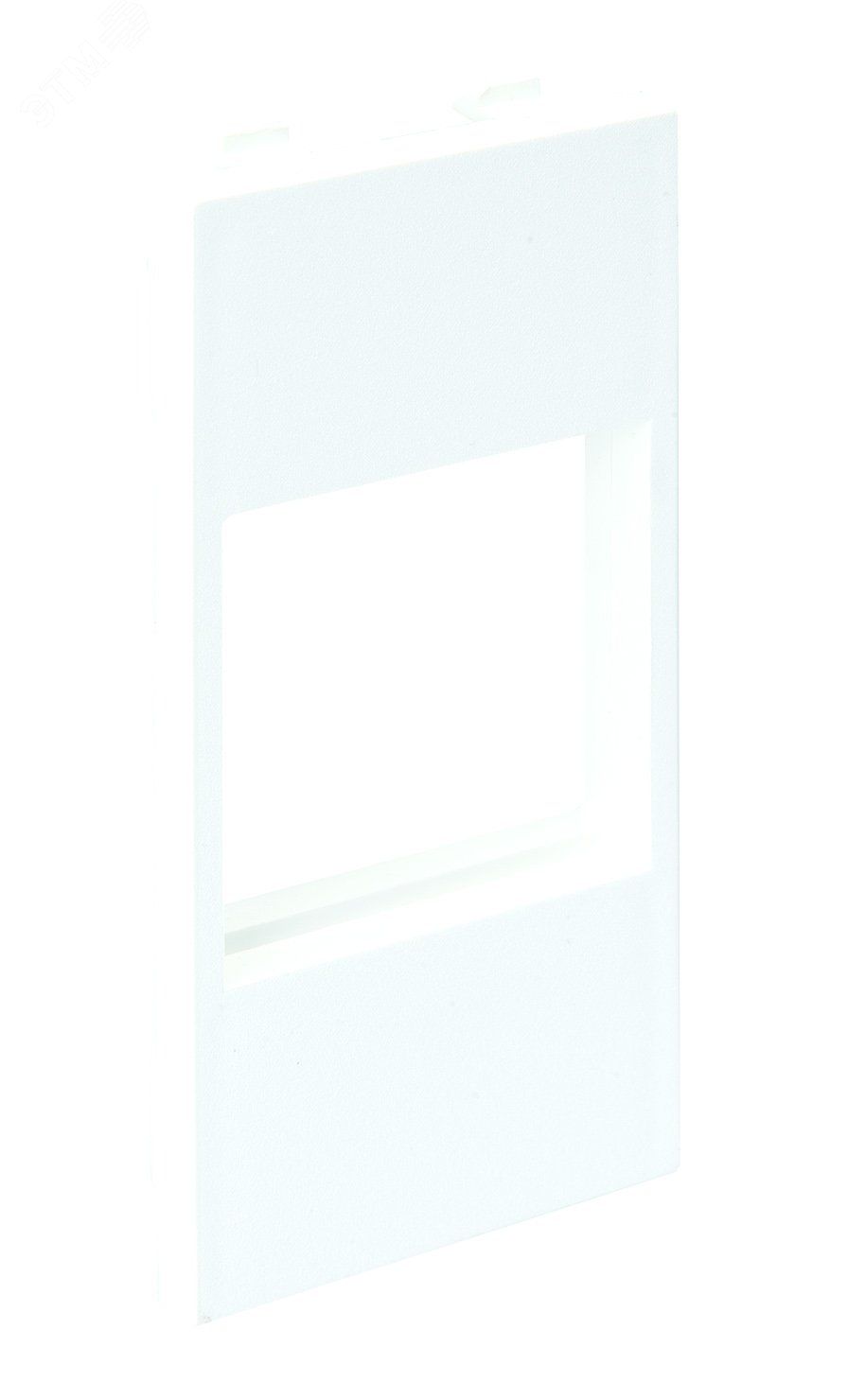

Адаптер для 1 механизма 45×45 мм, CIMA-модуль 108×52 мм, белый от Simon (арт. s74-9) позволяет установить стандартную модульную аппаратуру на крупногабаритные корпуса CIMA, обеспечивая совместимость между различными системами монтажа.

Назначение и область применения

Адаптер для 1 механизма 45×45 мм, CIMA-модуль 108×52 мм, белый предназначен для перехода от габарита CIMA-корпуса (108×52 мм) к стандартному модулю 45×45 мм. Он используется там, где необходимо смонтировать одиночный выключатель, розетку, кнопку или другой механизм 45×45 мм внутрь более крупного распределительного бокса CIMA. Подходит для промышленной автоматизации, объектов с устаревшей проводкой, а также в случаях, когда требуется замена элементов управления без полной реконструкции шкафа.

Технические характеристики

• Тип изделия: адаптер
• Габаритные размеры: 108 × 52 × 45 мм
• Количество постов: 1
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов, но не от воды и пыли
• Цвет: белый
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%
• Материал: термостойкий пластик
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер для 1 механизма 45×45 мм, CIMA-модуль 108×52 мм, белый устанавливается в открытые корпуса CIMA с внутренними размерами 108×52 мм. Монтаж осуществляется фиксацией на болты или саморезы через предварительно подготовленные отверстия в стенках корпуса. После установки адаптера в него вставляется стандартная рамка 45×45 мм с механизмом. Обязательно проверьте глубину корпуса - он должен позволять свободно закрыть крышку после установки всех компонентов.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает использование в условиях повышенной влажности, на улице или в цехах с брызгами воды. Для таких сред требуются адаптеры с IP54 и выше. Климатическое исполнение УХЛ3 допускает применение только в отапливаемых помещениях с контролируемой температурой.

Преимущества

• Обеспечивает точное соответствие посадочного места для стандартных механизмов 45×45 мм
• Не требует доработки корпуса CIMA - полностью совместим с заводскими размерами
• Белый цвет легко сочетается с большинством серийных решений Simon и других производителей
• Упрощает ремонт и модернизацию старых щитов без замены всего корпуса

Ограничения применения

• Не предназначено для установки в условиях высокой запыленности, сырости или воздействия жидкостей из-за IP20
• Подходит только для одного механизма - нельзя использовать для двух- или трехпостовых устройств
• Не совместим с корпусами CIMA, имеющими другие габариты (например, 108×72 мм)
• Работает только в помещении с температурным режимом, соответствующим УХЛ3

Примеры использования

• Замена аварийной кнопки в старом промышленном шкафу CIMA на современный механизм 45×45 мм
• Добавление розетки в существующую распределительную коробку CIMA без переделки основного корпуса
• Монтаж индикационной лампы или переключателя в щите управления с использованием уже установленного CIMA-бокса

Практические советы

• Перед монтажом убедитесь, что внутренняя глубина корпуса CIMA достаточна для размещения адаптера и самого механизма - минимум 45 мм свободного пространства
• Фиксируйте адаптер плотно, чтобы избежать люфта при работе с механизмом - слабая фиксация снижает надежность контактов
• При замене механизма используйте оригинальные рамки Simon или аналогичные с точно соблюдёнными габаритами 45×45 мм
• Не применяйте этот адаптер в качестве самостоятельного корпуса - он не имеет герметичной защиты и служит лишь переходником
