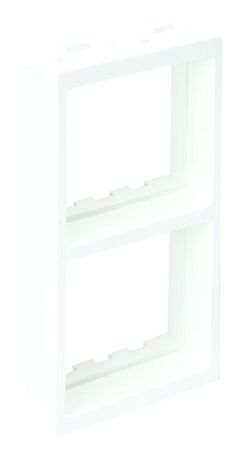

Адаптер для 2-х механизмов Simon27 CIMA-модуль 52х108мм Simon Connect бел. S78-9

Адаптер для 2 механизмов CIMA-модуль 52x108 мм, Serie 27, S-модуль, белый от Simon предназначен для установки двух коммуникационных модулей в одну рамку, обеспечивая компактное решение для передачи данных. Этот адаптер используется в открытых системах монтажа и совместим с механизмами серии CIMA.

Назначение и область применения

Адаптер для 2 механизмов CIMA-модуль 52x108 мм, Serie 27, S-модуль, белый позволяет установить два устройства передачи данных - например, RJ45-розетки, USB-порты или другие интерфейсы - в одном корпусе размером 52×108 мм. Он применяется там, где важно экономить место на стене: в офисах, на производстве, в учебных заведениях и жилых помещениях. Подходит для монтажа на поверхность, без необходимости штробления.

Технические характеристики

• Габариты: 52 × 108 мм - соответствует стандартным размерам для однопостовой рамки
• Количество постов: 1 - один физический корпус для двух модулей
• Количество модулей: 2 - возможность установки двух устройств внутри одного адаптера
• Тип изделия: розетка передачи данных - предназначена исключительно для монтажа коммуникационных модулей, не является источником питания
• Материал: пластик - легкий, устойчивый к механическим воздействиям, не проводит ток
• Степень защиты: IP20 - защищает от доступа пальцев и крупного мусора, но не рассчитана на влагу или пыль
• Цвет: белый - глянцевая отделка, хорошо сочетается с другими элементами интерьерной электропроводки
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −10C до +40C
• Тип крепления: безвинтовое зажимное - быстрый монтаж без инструментов
• Способ монтажа: открытой установки - крепится прямо на стену, без углубления
• Комплектация: центральная плата под промежуточное кольцо - обеспечивает правильную фиксацию модулей внутри корпуса
• Поле для надписи: отсутствует - нельзя нанести этикетки или обозначения на лицевую часть
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие внутренним техническим условиям производителя

Совместимость и монтаж

Адаптер для 2 механизмов CIMA-модуль 52x108 мм, Serie 27, S-модуль, белый совместим только с модулями серии CIMA, имеющими стандартную форму и крепление под промежуточное кольцо. Монтировать можно только после предварительной подготовки места на стене - необходимо обеспечить свободный доступ к задней части адаптера. Крепление осуществляется безвинтовым зажимом: прижмите адаптер к поверхности, пока не услышите щелчок фиксаторов. Не используйте с модулями других серий - они не будут плотно сидеть и могут выпасть.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных устройств. IP20 не обеспечивает защиту от воды или пыли - поэтому адаптер для 2 механизмов CIMA-модуль 52x108 мм, Serie 27, S-модуль, белый запрещено использовать во влажных помещениях, на улице или в местах с высокой запыленностью. Применяется только в соответствии с нормами ТУ 3464-001-77313241-08.

Преимущества

• Экономия места - два модуля вместо двух отдельных рамок
• Быстрая установка - безвинтовое крепление снижает время монтажа
• Чистый внешний вид - единая глянцевая поверхность без лишних швов
• Надежная фиксация - центральная плата предотвращает перекос модулей

Ограничения применения

• Не подходит для установки в сырых, пыльных или наружных условиях из-за IP20
• Не работает с модулями других серий - только CIMA
• Отсутствует поле для надписи - невозможно пометить функциональное назначение порта
• Не предназначен для силового оборудования - только для сигналов и данных
• Требует ровной и прочной поверхности для монтажа - не рекомендуется на гипсокартон без усиления

Примеры использования

• Установка двух Ethernet-розеток рядом на рабочем месте
• Комбинирование USB-зарядки и сетевой розетки в одной точке
• Монтаж в серверной комнате для организации кабельных трасс
• Обустройство конференц-залов с несколькими точками подключения

Практические советы

• Перед монтажом проверьте, что выбранные модули имеют подходящую глубину - некоторые модели могут выступать за границы адаптера
• Если стена неоднородна (например, гипсокартон), используйте укрепляющие вставки или бобышки
• Не затягивайте адаптер слишком сильно - это может повредить фиксаторы безвинтового механизма
• Для удобства обслуживания оставляйте минимум 10 см свободного пространства за адаптером для прокладки кабелей
• При использовании в многоквартирном доме убедитесь, что все модули установлены в соответствии с проектом - чтобы не нарушить распределение сети
