Вывод кабельный для стола или фальшполов d102мм Simon Connect графит TS10-14

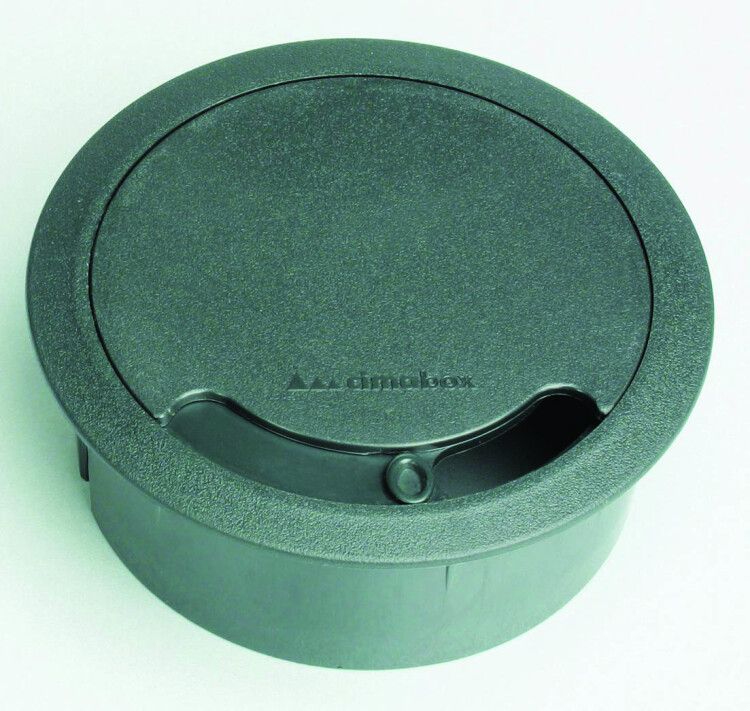

Кабельный вывод Simon Connect TS10-14 — это встраиваемый элемент для организации выхода кабелей через поверхности столов или фальшполов. Изделие выполнено из термопласта с графитовым анодированным покрытием, имеет диаметр 115 мм и отверстие 102 мм, обеспечивая надёжную и эстетичную прокладку проводов в офисной и промышленной мебели.

Назначение и область применения

Кабельный вывод Simon Connect TS10-14 предназначен для безопасного и аккуратного вывода кабелей питания, данных и коммуникаций через твёрдые горизонтальные поверхности — например, столешницы, рабочие платформы, фальшполы или модульные перегородки. Подходит для установки в офисах, центрах обработки данных, производственных зонах и других местах, где требуется организованная и скрытая прокладка проводов без нарушения дизайна интерьера.

Технические характеристики

• Диаметр корпуса: 115 мм
• Диаметр отверстия для прохода: 102 мм
• Материал корпуса: термопласт
• Покрытие: анодированное, цвет — графит
• Материал боковой стенки: пластик
• Форма крышки: круглая
• Способ монтажа: встраиваемый
• Крепление: зажимное

Совместимость и монтаж

Кабельный вывод Simon Connect TS10-14 устанавливается в предварительно просверленное отверстие диаметром 102 мм. Монтаж осуществляется за счёт зажимного механизма, который плотно фиксирует изделие в материале поверхности — дереве, ЛДСП, металле или композите. Для правильной установки необходимо соблюдать рекомендованный размер отверстия: меньший диаметр затруднит вставку, больший — снижает герметичность и устойчивость. После установки кабели пропускаются внутрь через центральное отверстие, затем закрывается верхняя крышка.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ и действующими нормативными документами по безопасности электромонтажа. Анодированное покрытие повышает устойчивость к механическому износу и химическому воздействию, однако не является электроизолирующим слоем — для защиты от поражения током необходимо использовать соответствующую изоляцию кабелей внутри системы.

Преимущества

• Высокая прочность материала — термопласт выдерживает нагрузки при эксплуатации и не деформируется под весом оборудования
• Устойчивость к коррозии благодаря анодированному графитовому покрытию
• Эргономичная форма позволяет легко вставить и зафиксировать вывод даже в труднодоступных местах
• Нейтральный цвет графита гармонирует с большинством современных интерьеров
• Не требует обслуживания и не создаёт дополнительных расходов в течение всего срока службы

Ограничения применения

• Не предназначен для установки во влажных помещениях с постоянным контактом воды — не имеет IP-защиты
• Не рассчитан на прямой контакт с открытыми токоведущими частями; кабели должны быть полностью экранированы и изолированы
• Подходит только для поверхностей толщиной до 40–50 мм — более толстые материалы могут не позволить надёжно зафиксировать зажим
• Не используется в условиях повышенных температур выше +60 °C — термопласт может потерять форму

Примеры использования

• Офисные столы с интегрированной зарядкой устройств
• Рабочие станции в IT-центрах для прокладки сетевых кабелей
• Фальшполы в серверных помещениях для вывода кабелей от оборудования
• Мебель для медицинских и образовательных учреждений, где важна чистота и порядок проводки

Практические советы

• Перед монтажом проверьте точность сверления — отклонение больше ±1 мм может привести к плохой фиксации
• При работе с тонкими материалами (например, ЛДСП менее 18 мм) используйте усиливающие кольца или подложки
• Не затягивайте зажим слишком сильно — это может треснуть материал столешницы
• Для многожильных кабелей с большим диаметром убедитесь, что суммарный диаметр жил не превышает 90 мм — иначе они не войдут в отверстие
• Кабельный вывод Simon Connect TS10-14 совместим со стандартными кабельными каналами и муфтами того же производителя — можно расширять систему без замены комплектующих
