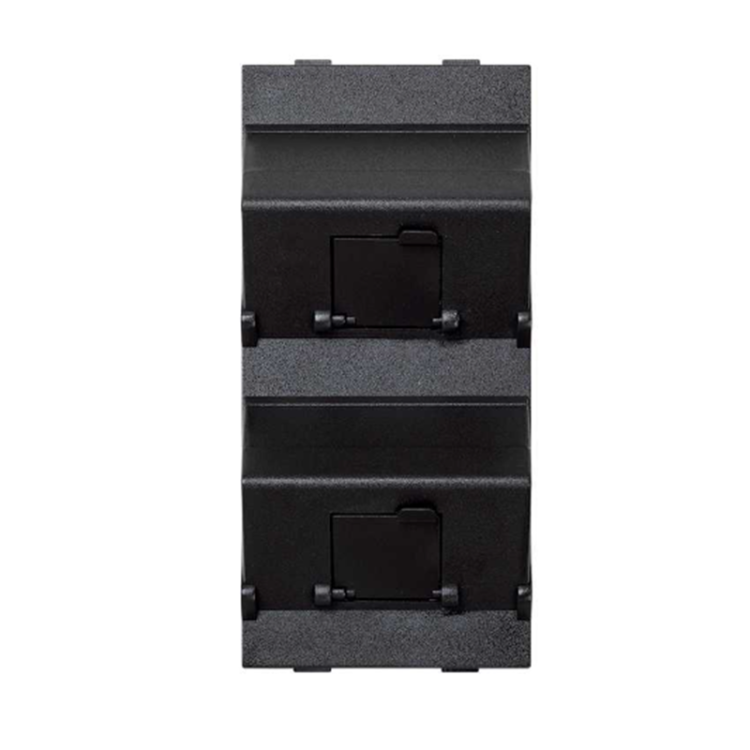

Плата 2-м RJ45 защ. шторки Simon Connect S80B-14

Адаптер Simon s80b-14 - это наклонная центральная плата с двумя разъёмами RJ45 и защитными шторками, предназначенная для организации точек подключения сетевых устройств в открытых кабель-каналах. Подходит для монтажа в распределительных коробках, панелях и шкафах, где важна компактность и доступ к портам.

Назначение и область применения

Адаптер Simon s80b-14 используется для установки двух Ethernet-портов RJ45 в одной монтажной единице. Он позволяет подключить два устройства - например, компьютер, IP-камеру или телефон - через одну платформу. Наклонный угол облегчает подключение кабелей и снижает риск перегиба жил. Применяется в системах локальных сетей, автоматизации зданий, офисных и промышленных коммуникациях.

Технические характеристики

• Тип разъёма: RJ45 8P8C (стандарт Cat.5)
• Категория передачи: Cat.5 - обеспечивает скорость до 100 Мбит/с
• Количество портов: 2
• Защита от внешнего воздействия: IP20 - защищён от прикосновений пальцами и крупным мусором, но не от воды и пыли
• Материал корпуса: термостойкий пластик серого цвета (графитовый оттенок)
• Размеры: 52×108 мм - совместим с типовыми Cima-модулями
• Способ присоединения: клеммы с прокалывающими контактами - не требует зачистки проводов
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, устойчив к повышенной влажности
• Способ монтажа: открытый, с возможностью фиксации внутри кабель-канала
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер Simon s80b-14 рассчитан на установку в стандартные Cima-модульные системы с габаритами 52×108 мм. Крепится в кабель-канале без необходимости сверления - фиксируется механически за счёт формы корпуса. Для подключения использует прокалывающие клеммы: достаточно вставить подготовленный многожильный или одножильный провод (до 0.5–0.75 мм2) в разъём - контакты пробивают изоляцию. Не требует инструментов, кроме бокорезов для обрезки лишней длины провода.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не предназначено для работы во влажных средах, на улице или в помещениях с высокой запылённостью. Не имеет встроенной защиты от перенапряжений - рекомендуется использовать с внешними SPD-устройствами при подключении к длинным линиям.

Преимущества

• Экономия места: два порта в одном модуле вместо двух отдельных
• Наклонный дизайн: удобнее вводить и вынимать кабели, особенно в плотных панелях
• Защитные шторки: предотвращают попадание пыли и повреждение контактов при неиспользовании
• Прокалывающие клеммы: быстрый монтаж без зачистки, минимизация ошибок подключения
• Совместимость с Cima-системами: легко интегрируется в существующую инфраструктуру

Ограничения применения

• Не подходит для установки вне закрытых коробок - IP20 не защищает от влаги и пыли
• Поддерживает только Cat.5 - не гарантирует работу на скорости 1 Гбит/с (Cat.6+)
• Не совместим с оптоволоконными модулями - несмотря на упоминание “MD” в названии, этот адаптер работает только с медными RJ45-кабелями
• Запрещена установка в местах с постоянным механическим воздействием - хрупкая конструкция не рассчитана на удары

Примеры использования

• Подключение двух рабочих мест в офисном кабель-канале
• Размещение портов для IP-камеры и видеорегистратора в распределительной коробке
• Обустройство точки доступа для VoIP-телефона и компьютера в одном месте
• Монтаж в шкафах управления промышленного оборудования с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что внутренний диаметр кабель-канала достаточен для свободного прохода адаптера - габариты 52×108 мм требуют канала шириной не менее 60 мм
• Используйте только кабели с жилами 0.5–0.75 мм2 - более толстые провода могут не войти в клеммы
• Не открывайте защитные шторки при наличии напряжения - хотя адаптер не питается сам, он может находиться в цепи активной сети
• Для долговечности подключения избегайте частого подключения/отключения - прокалывающие контакты имеют ограниченную цикличность
• Если требуется поддержка Gigabit Ethernet - выбирайте адаптеры категории Cat.6A и выше, так как данный продукт не соответствует этим требованиям
