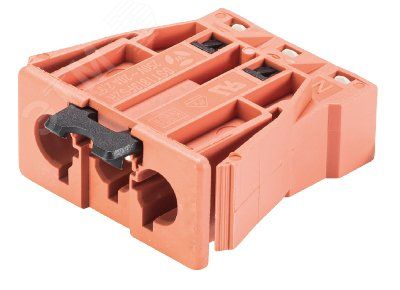

Коннектор “папа”, 3-х проводный, СБСП, безвинтовое соединение, красный - CR0002-6 Simon

Коннектор «папа» 3-х проводный СБСП с безвинтовым соединением, модель CR0002-6 от Simon, предназначен для быстрого и надежного подключения трёхпроводных цепей в автоматизированных системах. Его компактная форма и цветовая маркировка упрощают идентификацию и обслуживание.

Назначение и область применения

Этот коннектор используется для соединения трёх жил в слаботочных и силовых цепях до 450 В. Подходит для подключения датчиков, исполнительных механизмов, кнопок управления и других устройств, где требуется частая замена или переподключение. Применяется в промышленной автоматике, на конвейерах, в системах управления оборудованием и распределительных щитах.

Технические характеристики

• Тип: коннектор «папа» (штекер)
• Количество контактов: 3
• Цвет корпуса: красный
• Тип соединения: безвинтовой зажим (Quick Connection)
• Максимальное напряжение: 450 В
• Рабочий ток: до 16 А (на каждый контакт)
• Сечение провода: 0,2–2,5 мм2
• Материал корпуса: термостойкий полиамид (UL94 V-0)

Совместимость и монтаж

Коннектор CR0002-6 совместим с гнездовым разъёмом CR0003 («мама») от Simon. Для подключения зачищенный провод вставляется в зажим до характерного щелчка - фиксация происходит механически без инструментов. Убедитесь, что сечение провода соответствует заявленному диапазону (0,2–2,5 мм2): слишком толстый провод не войдёт, слишком тонкий - может плохо фиксироваться.

Преимущества

• Быстрая установка и демонтаж - не требует отверток или инструментов
• Устойчив к вибрациям благодаря надёжному зажиму
• Цветовой код (красный) позволяет легко отличить от других типов разъёмов
• Износостойкая конструкция - выдерживает многократные подключения

Ограничения применения

• Не предназначены для работы в условиях постоянного погружения в воду или высокой запылённости - отсутствует защита IP
• Не рекомендован для применений с переменным током выше 450 В
• Несовместим с другими сериями разъёмов, кроме CR0003
• Запрещено использовать с проводами больше 2,5 мм2 - риск повреждения зажима

Примеры использования

• Подключение трёхпроводного датчика положения к контроллеру PLC
• Разъём между пультом управления и станком для быстрой замены
• Соединение трёх жил в распределительной коробке на линии освещения
• Обслуживаемые участки на конвейере, где часто меняют оборудование

Практические советы

• Перед вставкой провода обязательно зачистите изоляцию на 8–10 мм - недостаточно зачищенная жила не будет надёжно зажата
• Проверьте, что все три контакта плотно закреплены - потяните за каждый провод после монтажа
• Используйте этот коннектор только с подходящим гнездом CR0003; другие модели не обеспечат герметичность и фиксацию
• Храните в сухом месте - попадание влаги снижает долговечность пластиковых деталей
• CR0002-6 - это часть системы Simon Quick Connection; для масштабирования проекта используйте всю линейку совместимых элементов
