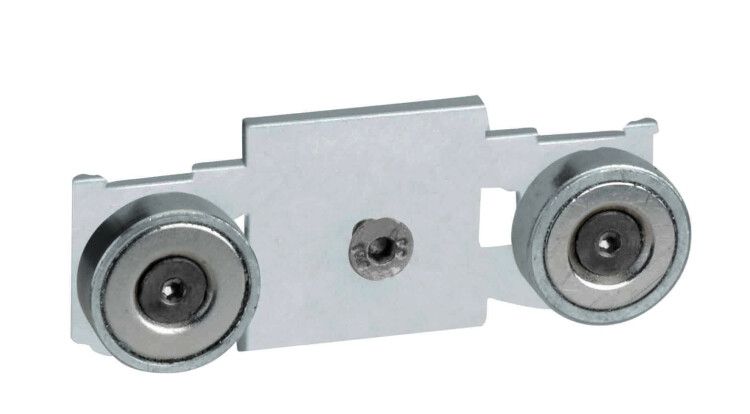

Суппорт для монтажа офиблоков KFP и KFC магнитный Simon Connect KSF6

Суппорт магнитный для монтажа офиблоков KFP и KFC (треб. 2шт на 1 офиблок) для DIN-рейки и металлической поверхности — это надёжный крепёжный элемент, предназначенный для фиксации модульных устройств Simon KFP и KFC на металлических поверхностях или DIN-рейках. Каждый офиблок требует установки двух таких суппортов для устойчивой и безопасной фиксации.

Назначение и область применения

Суппорт магнитный для монтажа офиблоков KFP и KFC (треб. 2шт на 1 офиблок) для DIN-рейки и металлической поверхности используется для быстрой и прочной установки коммутационных аппаратов серии KFP и KFC. Подходит для монтажа в распределительных щитах, на стендах, панелях управления и других объектах с металлическими основаниями. Применяется там, где требуется исключить использование винтовых креплений — например, при частой замене оборудования или в условиях ограниченного доступа.

Технические характеристики

• Тип изделия: аксессуар для крепления
• Способ монтажа: открытый — крепится непосредственно к поверхности без корпуса
• Материал: металл — обеспечивает механическую прочность и долговечность
• Количество постов: 1 — предназначен для одного модуля офиблока
• Степень защиты: IP20 — защищает от контакта с пальцами и твёрдыми предметами >12 мм; не защищён от воды
• Климатическое исполнение: УХЛ3 — рассчитан на работу в помещениях с умеренным и холодным климатом, допускает температурный диапазон от −25°C до +40°C
• Цвет: серебристый — соответствует цветовой гамме изделий Simon
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Суппорт магнитный для монтажа офиблоков KFP и KFC (треб. 2шт на 1 офиблок) для DIN-рейки и металлической поверхности совместим только с офиблоками Simon KFP и KFC. Для правильной установки необходимо использовать два суппорта на один офиблок — один сверху, один снизу. Магнитная база плотно фиксируется на стальной поверхности толщиной не менее 0,8 мм. На DIN-рейке суппорт крепится через специальный зажим, обеспечивающий удержание без проворачивания. Перед монтажом проверьте, чтобы поверхность была чистой, без краски, ржавчины или изоляционных покрытий — они снижают силу магнитного удержания.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 гарантирует безопасную эксплуатацию внутри закрытых щитов, но не допускает применение во влажных средах, на улице или в местах с риском брызг воды. Климатическое исполнение УХЛ3 позволяет использовать суппорт в отапливаемых производственных помещениях, но не в условиях повышенной влажности или перепадов температур выше указанных пределов.

Преимущества

• Быстрый монтаж — не нужны инструменты, винты или сверление
• Удобство сервиса — легко снимается и переустанавливается при замене оборудования
• Высокая механическая устойчивость — металл выдерживает нагрузки от веса и вибраций
• Эстетичный внешний вид — серебристый цвет гармонирует с корпусами Simon

Ограничения применения

• Не применяется на алюминиевых, медных или немагнитных поверхностях
• Запрещено использовать вне помещений или в условиях высокой влажности — IP20 не обеспечивает защиту от влаги
• Не подходит для крепления тяжёлых или крупногабаритных устройств — только для офиблоков KFP/KFC
• Работает только при наличии чистой стальной поверхности — окраска, антикоррозийные покрытия и грязь снижают эффективность магнита

Примеры использования

• Фиксация автоматических выключателей KFP в щите на стальной панели цехового оборудования
• Установка реле KFC на металлическом шасси системы автоматизации
• Временная сборка тестовых стендов в лаборатории с частой заменой модулей
• Монтаж в уже смонтированных щитах, где невозможно просверлить отверстия

Практические советы

• Перед установкой протрите контактную поверхность сухой тряпкой — даже тонкий слой масла снижает силу удержания
• Обязательно используйте два суппорта на каждый офиблок — одиночный монтаж недостаточно устойчив
• Проверяйте целостность магнитного поля после монтажа — легкое покачивание устройства должно вызывать минимальное движение
• При использовании на DIN-рейке убедитесь, что зажим плотно зафиксирован — иначе возможен самопроизвольный сдвиг
• Храните суппорт в сухом месте — длительное воздействие влаги может вызвать коррозию металла
