Консоль потолочная BBA с осн.50 | BBA1005 DKC ДКС

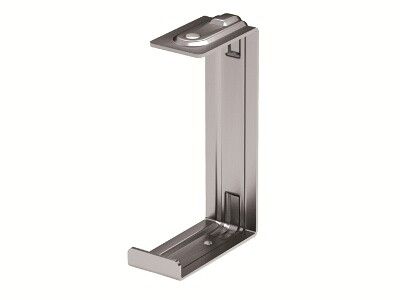

Скоба CS для подвеса лотка с основанием 50 мм — надёжный элемент крепления для лотковых систем, обеспечивающий устойчивую фиксацию при высоких нагрузках. Произведённая из оцинкованной стали с толщиной 3 мм, эта скоба совместима с лотками шириной 50 мм и подходит для монтажа на потолок или стену. Бренд DKC (ДКС), артикул bba1005, соответствует серии B5 Combitech.

Назначение и область применения

Скоба CS для подвеса лотка с основанием 50 мм используется для вертикального подвеса кабельных лотков в помещениях с повышенными требованиями к прочности и долговечности. Применяется в промышленных объектах, на заводах, в распределительных пунктах, где требуется закрепить лотки с проводами и кабелями на потолке или стене. Подходит для систем с небольшим числом кабелей и средней плотностью заполнения.

Технические характеристики

• Ширина лотка: 50 мм — оптимальна для компактных трасс
• Несущая способность: 667 кг — обеспечивает безопасную работу даже при максимальной загрузке
• Материал: сталь оцинкованная, с горячим цинкованием — защищает от коррозии в условиях повышенной влажности
• Толщина материала: 3 мм — повышает жесткость и снижает деформацию под нагрузкой
• Тип кронштейна: S-образный — позволяет регулировать положение лотка по высоте
• Максимальная высота лотка: 186 мм — поддерживает большинство стандартных моделей лотков
• Климатическое исполнение: УХЛ2 — рассчитана на использование в помещениях с умеренным климатом, включая неотапливаемые зоны
• Тип крепления лотка: винтовой — удобен для многократного демонтажа и точной регулировки

Совместимость и монтаж

Скоба CS для подвеса лотка с основанием 50 мм универсально совместима со всеми лотками шириной 50 мм, вне зависимости от бренда. Крепится к поверхности через предварительно установленные анкеры или шпильки. Для монтажа требуются гаечные ключи и сверло подходящего диаметра. Нагрузка передаётся равномерно благодаря S-образному профилю, что исключает перекосы. Лоток фиксируется двумя болтами — один снизу, второй сверху — для устойчивости.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к механической прочности и коррозийной стойкости для электроустановок. Горячее цинкование соответствует ГОСТ 14918, обеспечивая срок службы до 25 лет в типичных промышленных условиях. Климатическое исполнение УХЛ2 допускает применение при температуре от −40°C до +40°C и относительной влажности до 95% при отсутствии конденсата.

Преимущества

• Высокая несущая способность — 667 кг позволяет использовать скобу даже в многослойных трассах
• Горячее цинкование — гарантирует длительную защиту от ржавчины, особенно важна в сырых помещениях
• S-образная форма — даёт возможность выставлять нужную высоту лотка без дополнительных деталей
• Простота установки — не требует специальных инструментов, доступна для монтажника любого уровня
• Совместимость с сериями B5 Combitech — легко интегрируется в существующие системы DKC

Ограничения применения

• Не рекомендуется для открытых площадок — отсутствует степень защиты IP, материал не предназначен для постоянного воздействия осадков
• Подходит только для лотков шириной 50 мм — не работает с более широкими или узкими моделями
• Не применяется в агрессивных химических средах — оцинковка не выдерживает контакта с кислотами и щелочами
• Требуется предварительный монтаж крепёжных элементов (шпилек/анкеров) — сама скоба не содержит встроенных креплений

Примеры использования

• Подвес лотков с силовыми кабелями в цехе металлургического завода
• Фиксация слаботочных трасс в серверной комнате с потолочным креплением
• Монтаж кабельных путей в складских комплексах с высокими потолками
• Замена старых креплений в обновляемых электрощитовых на промплощадке

Практические советы

• Перед монтажом проверьте, чтобы диаметр шпильки соответствовал внутреннему отверстию скобы — не используйте слишком тонкий крепёж
• При установке нескольких скоб на одной трассе соблюдайте шаг не более 1,5 метра — это сохраняет плоскостность лотка
• Для лотков с большим весом кабелей используйте две скобы на одном участке — увеличивает запас прочности
• Проверяйте целостность оцинкованного слоя после транспортировки — при наличии повреждений обработайте антикоррозийным составом
• Скоба CS для подвеса лотка с основанием 50 мм (арт. bba1005) от DKC — идеальное решение для стандартизованных систем B5 Combitech; сочетается с другими элементами этой серии без адаптеров
