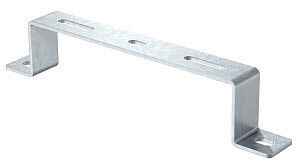

Кронштейн напольный/настенный 400мм (DBL 50 400 FT) | 6015611 OBO Bettermann

Кронштейн напольный/настенный 400 мм горячий цинк от OBO BETTERMANN (артикул DBL 50 400 FT) предназначен для надёжного крепления кабельных лотков на стенах, потолках или полу. Его прочная конструкция из оцинкованной стали с покрытием методом горячего цинкования обеспечивает долговечную работу даже в агрессивных средах.

Назначение и область применения

Кронштейн напольный/настенный 400 мм горячий цинк используется для монтажа кабельных лотков в промышленных условиях. Подходит для установки в производственных цехах, химических лабораториях, на объектах с повышенной влажностью и в прибрежных зонах с умеренной солевой нагрузкой. Применяется там, где требуется высокая механическая прочность и длительный срок службы - например, на конвейерах, в распределительных щитовых, на эстакадах и в системах автоматизации.

Технические характеристики

• Тип изделия: скоба
• Ширина канала: 400 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк (толщина слоя 60–85 мкм)
• Исполнение: настенно-потолочный, трапециевидный
• Тип крепления лотка: винтовой (перфорация под болты до М6)
• Перфорация крепления кронштейна: под болты до М8
• Рабочая температура: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн напольный/настенный 400 мм горячий цинк совместим с лотками шириной до 400 мм, соответствующими ГОСТ 52868-2007. Крепление осуществляется через предварительно выполненные отверстия: для фиксации самого кронштейна используются болты M8, для крепления лотка - болты M6. Монтировать можно как на вертикальные поверхности (стены), так и на горизонтальные (потолки, полы). Для монтажа на бетон или кирпич требуются анкерные элементы. На металлические конструкции - саморезы или заклепки подходящего размера.

Безопасность и стандарты

• Цинкование выполнено по ГОСТ Р 9.307-89 - гарантирует равномерное и плотное покрытие
• Соответствует требованиям ГОСТ 52868-2007 для кабельных систем
• Огнестойкость проверена по ГОСТ Р 53316-2009 (классы E45–E90)
• Устойчивость к сейсмическим воздействиям - по ГОСТ Р 17516.1-90
• Климатическое исполнение УХЛ-1 позволяет использовать в холодных и влажных регионах

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защищает от ржавчины даже в агрессивной среде
• Трапециевидная форма повышает жёсткость и снижает прогиб при нагрузке
• Перфорация с точными отверстиями ускоряет монтаж и исключает необходимость сверления
• Поддерживает одновременную установку нескольких лотков на одном уровне
• Не требует периодического обслуживания - служит десятилетиями без замены

Ограничения применения

Кронштейн напольный/настенный 400 мм горячий цинк не рекомендован для постоянного контакта с морской водой, соляным туманом в зонах с высокой солевой нагрузкой (например, открытые портовые терминалы). Также не следует применять в местах с частыми ударными нагрузками или вибрациями выше 9 баллов. Нельзя использовать в качестве опоры для тяжёлых трубопроводов или оборудования - он рассчитан только на вес кабельных лотков и проводов.

Примеры использования

• Фиксация лотков в цехах по производству пластиков - устойчив к маслам и пару
• Монтаж кабельных трасс в химических лабораториях - выдерживает агрессивные газы и влагу
• Установка на потолке в распределительном пункте АЭС или ТЭЦ - работает при экстремальных температурах
• Крепление лотков вдоль стен в складских комплексах с низкой влажностью

Практические советы

• При монтаже на бетон используйте анкеры с минимальной глубиной заделки 50 мм
• Проверьте посадочный диаметр лотка - он должен точно соответствовать ширине 400 мм
• Не затягивайте болты слишком сильно - это может деформировать перфорацию
• Для длинных участков трассы устанавливайте кронштейны с шагом не более 1,5 метра
• При использовании в холодных районах убедитесь, что кабели внутри лотка также рассчитаны на температуру ниже –40 C
• Артикул DBL 50 400 FT от OBO BETTERMANN легко найти в каталогах - совместим с другими компонентами серии DBL
