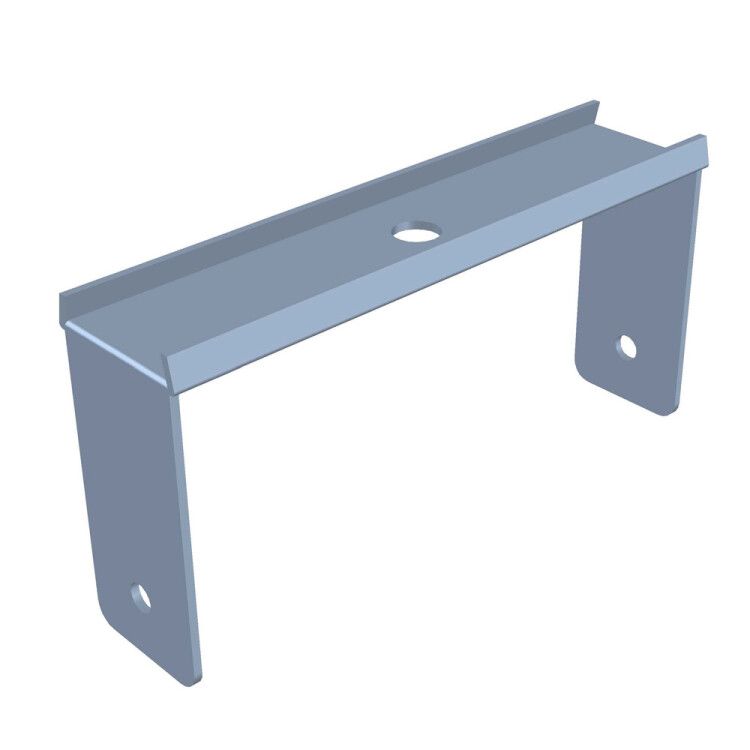

Скоба для подвеса на шпильке 150мм| SPS150 | КМ-профиль LO5112

Скоба для подвеса на шпильке 150 мм КМ-профиль - это надёжный элемент крепления для подвесных кабельных трасс, совместимый со всеми типами металлических лотков серии КМ-профиль. Артикулы sps150 и lo5112 обеспечивают устойчивую фиксацию лотков на одной шпильке, сохраняя целостность трассы даже при значительных нагрузках.

Назначение и область применения

Скоба для подвеса на шпильке 150 мм КМ-профиль используется для монтажа кабельных лотков на вертикальных опорах - например, на шпильках, закреплённых к потолку или стене. Применяется там, где требуется компактная, жёсткая и долговечная система подвеса. Подходит для внутренней прокладки кабелей в офисах, производственных цехах, телекоммуникационных помещениях и других зонах с контролируемым микроклиматом.

Технические характеристики

• Ширина канала: 150 мм - соответствует стандартным размерам лотков серии КМ-профиль;
• Максимальная высота канала: 100 мм - обеспечивает совместимость с большинством глубоких лотков;
• Толщина материала: 1,5 мм - повышает жёсткость и устойчивость к деформациям;
• Материал: сталь оцинкованная по методу Сендзимира - гарантирует равномерное покрытие и повышенную коррозионную стойкость;
• Покрытие: оцинковка - защищает от ржавчины в условиях сухого воздуха и слабой агрессии;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны;
• Цвет: светло-серый - единообразный внешний вид при массовой установке.

Совместимость и монтаж

Скоба для подвеса на шпильке 150 мм КМ-профиль совместима со всеми лотками серии КМ-профиль и другими металлическими лотками аналогичного профиля. Крепление лотка осуществляется через винтовые соединения - болты и гайки (не входят в комплект). Для монтажа необходима одна шпилька М8–M12, которая проходит через центральное отверстие скобы. Ширина канала 150 мм требует точного выставления положения шпильки относительно оси лотка - отклонение более чем +-5 мм снижает устойчивость системы.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классификации климатических условий. Огнестойкость подтверждается свойствами оцинкованной стали - при температуре до 400 C материал не теряет форму и не выделяет токсичных веществ. Соответствует нормам пожарной безопасности для объектов I–III категории по взрывопожарной опасности.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и однородному оцинкованию;
• Простота сборки - один элемент заменяет два кронштейна, экономит время и материалы;
• Готовая совместимость с лотками КМ-профиль - не требует адаптеров или доработок;
• Долгий срок службы в сухих и умеренно влажных помещениях - до 15 лет без обслуживания;
• Экономия места - подвес на одной шпильке минимизирует перегрузку потолочных конструкций.

Ограничения применения

• Не рекомендуется для открытых площадок, наружных установок или зон с постоянной влажностью выше 80 % - риск коррозии увеличивается;
• Не предназначен для работы в агрессивных средах: химические производства, бассейны, теплицы, промывочные участки;
• Запрещено использовать с лотками шириной более 150 мм - возможен перекос и потеря устойчивости;
• Не подходит для подвеса на гибких тросах - требует жёсткой шпильки с фиксацией в основании.

Примеры использования

• Подвес лотков с силовыми кабелями в цехах автоматизации;
• Распределение слаботочных сетей (LAN, CCTV) в серверных и офисных помещениях;
• Формирование вертикальных трасс в многоэтажных зданиях с использованием нескольких скоб друг над другом;
• Монтаж в неотапливаемых складских помещениях с сезонными колебаниями температуры (при соблюдении климатического исполнения УХЛ1).

Практические советы

• Перед монтажом проверьте диаметр шпильки - она должна свободно проходить через отверстие скобы, но не иметь люфта больше 1 мм;
• При установке нескольких скоб на одной линии - выравнивайте их по уровню, чтобы лоток не провисал;
• Для длинных трасс (>5 м) используйте дополнительные поддерживающие элементы - скоба рассчитана на равномерную нагрузку, а не на сосредоточенные веса;
• При необходимости окрасить поверхность - используйте только эмали, совместимые с цинком; обычные краски могут вызвать электрохимическую коррозию;
• Артикулы sps150 и lo5112 - идентичны по функциям, отличаются лишь партиями производства; можно смешивать в одном проекте без риска несовместимости.
