Консоль потолочная BBA с осн.150 | BBA1015 DKC ДКС

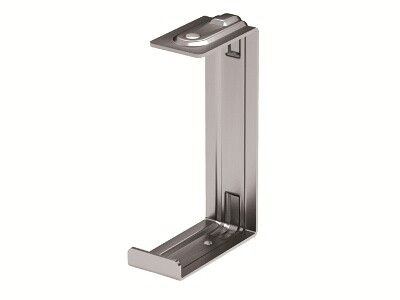

Скоба CS для подвеса лотка с основанием 150 мм - это надёжный элемент крепления для электромонтажных лотков шириной до 150 мм, обеспечивающий устойчивую фиксацию на потолке или стене. Произведённая компанией DKC (ДКС) в рамках серии B5 Combitech, модель bba1015 сочетает прочность оцинкованной стали и точную совместимость с популярными лотками, что делает её удобным решением для прокладки кабельных трасс в помещениях с умеренной влажностью.

Назначение и область применения

Скоба CS для подвеса лотка с основанием 150 мм используется для вертикального подвеса кабельных лотков к потолку или стене с помощью шпилек. Подходит для систем, где требуется жесткая фиксация лотков с невысокой механической нагрузкой. Применяется в офисах, производственных зонах, телекоммуникационных шкафах и других объектах, где организуется проводка силовых и слаботочных сетей.

Технические характеристики

• Ширина лотка, для которого предназначен: 150 мм
• Высота лотка, которую обеспечивает поддержка: до 100 мм (макс. допустимая высота лотка - 190 мм)
• Тип конструкции: S-образный кронштейн
• Материал: сталь оцинкованная
• Покрытие: непрерывное холодное цинкование по методу Сендзимира
• Толщина металла: 3 мм
• Несущая способность: 539 Н (эквивалентно ~55 кг статической нагрузки)
• Климатическое исполнение: УХЛ2 - температурный диапазон от −40 C до +40 C, умеренно влажные условия
• Тип крепления: винтовой - через предварительно установленные шпильки M8–M10

Совместимость и монтаж

Скоба CS для подвеса лотка с основанием 150 мм совместима со всеми лотками стандарта, имеющими ширину 150 мм и высоту до 190 мм. Крепится к потолку или стене с помощью анкерных болтов или шпилек, закрепленных в бетоне/металлоконструкциях. Монтаж выполняется в два этапа: сначала фиксируются кронштейны, затем лоток заводится внутрь S-образной формы и опирается на нижнюю часть скобы. Для правильной установки важно соблюдать шаг между креплениями - рекомендуется не более 1,5 метра.

Безопасность и стандарты

Производство соответствует требованиям ГОСТ Р 50571 и DIN 41400 для кабельных систем. Защитное покрытие по методу Сендзимира гарантирует долговечность даже в условиях повышенной влажности. Сертифицирована для работы в средах с классом защиты IP44 и выше, когда лоток имеет герметичные крышки.

Преимущества

• Высокая несущая способность - выдерживает вес лотка с кабелями без деформаций
• Оцинковка по методу Сендзимира обеспечивает равномерное, плотное и износостойкое покрытие против коррозии
• S-образная форма позволяет легко вставлять и извлекать лоток без демонтажа всей системы
• Толщина металла 3 мм повышает жесткость и снижает риск прогиба при длительной эксплуатации
• Совместимость с серийной продукцией DKC B5 Combitech - можно комбинировать с другими элементами одной линейки

Ограничения применения

• Не применяется для лотков шириной больше 150 мм - возможен перекос и потеря устойчивости
• Не рассчитана на динамические или ударные нагрузки - например, вибрации крупного оборудования
• Запрещено использовать в агрессивных химических средах (например, в химцехах с паром кислот) - хотя оцинковка защищает, она не заменяет нержавеющую сталь
• Требует предварительного монтажа шпилек; не подходит для крепления прямо в гипсокартон или легкий бетон без дюбелей

Примеры использования

• Фиксация лотков в серверных помещениях с распределением Ethernet-кабелей
• Подвес лотков в административных корпусах для питания освещения и розеток
• Обустройство кабельных трасс в цехах с автоматическими линиями, где нужна чёткая маршрутизация сигналов
• Монтаж в торговых центрах - особенно там, где требуются быстрый доступ и модульность системы

Практические советы

• Перед монтажом проверьте, чтобы высота вашего лотка не превышала 190 мм - иначе он будет плохо фиксироваться
• Используйте шпильки диаметром M8–M10, соответствующие типу крепления. Шаг между скобами - максимум 1,5 м, лучше 1 м при большой заполненности лотка
• При работе в сырых помещениях дополнительно контролируйте целостность цинкового слоя после сверления - при необходимости обработайте места сверления антикоррозийным составом
• Эта скoba отлично работает в комплекте с другими элементами серии B5 Combitech - используйте одновременные решения DKC для унификации системы
• Артикул bba1015 часто путают с аналогами других брендов - всегда сверьтесь с каталогом DKC, так как внешнее сходство не гарантирует одинаковые параметры нагрузки и посадки
