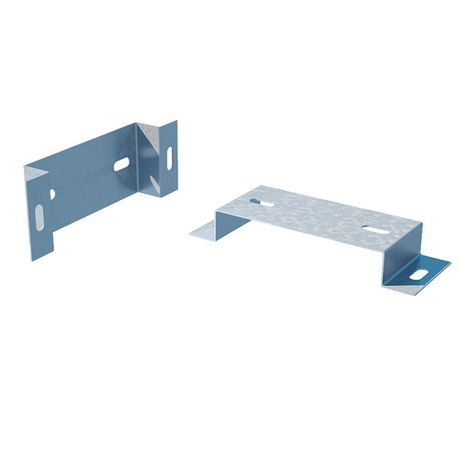

Универсальная скоба 150 мм - LO1242 КМ-Профиль U50 US150

Скоба универсальная 150 мм КМ-профиль - это надёжный крепёжный элемент для монтажа металлических кабельных лотков типа КМ-профиль. Применяется в системах прокладки кабеля в помещениях, особенно там, где требуется гибкая сборка и устойчивость к коррозии. Артикулы u50, lo1242, us150 соответствуют одной модели.

Назначение и область применения

Скоба универсальная 150 мм КМ-профиль предназначена для фиксации кабельных лотков при вертикальном и напольном монтаже. Также применяется для подвеса на шпильках. Подходит для всех типов металлических лотков серии КМ-профиль, включая одиночные и составные конструкции. Используется в закрытых помещениях - офисах, цехах, распределительных пунктах, серверных, телекоммуникационных шкафах. Не рекомендуется для открытых площадок или агрессивных сред с повышенной влажностью, химическими парами или соляными брызгами.

Технические характеристики

• Ширина канала: 150 мм - обеспечивает совместимость с лотками этого же размера;
• Максимальная высота канала: 200 мм - допускает установку лотков с увеличенным профилем;
• Толщина материала: 2 мм - гарантирует жёсткость и долговечность при нагрузке;
• Материал: сталь оцинкованная по методу Сендзимира - повышает коррозионную стойкость и срок службы;
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинком, устойчивое к механическому воздействию;
• Тип крепления: винтовой - позволяет использовать болты, саморезы, гайки для надёжного соединения;
• Тип монтажа: подвесной / накладной - гибкий способ установки на потолочные перекрытия или стеновые поверхности;
• Цвет: светло-серый - соответствует цветовой гамме лотков КМ-профиль;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитана на работу в условиях сухих и умеренно влажных помещений согласно ГОСТ 15150-69.

Совместимость и монтаж

Скоба универсальная 150 мм КМ-профиль совместима со всеми лотками серии КМ-профиль, включая прямые, угловые и переходные элементы. Монтаж выполняется с помощью винтовых крепёжных элементов (болты M8–M10, саморезы по металлу). Для подвесного варианта используются шпильки M8/M10, которые заводятся в отверстия скобы. Накладной монтаж возможен на бетонные, кирпичные или металлические поверхности через анкерные элементы. Рекомендуется соблюдать шаг крепления не более 1,5 метра для горизонтальных участков и 1 метр - для вертикальных.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям эксплуатации. Оцинкование по методу Сендзимира соответствует нормам качества для защиты от электрохимической коррозии. Электрическая проводимость материала обеспечивает заземление всей системы лотков при правильном соединении.

Преимущества

• Универсальность - одна скоба подходит для множества конфигураций лотков;
• Высокая прочность за счёт толщины 2 мм и качественного оцинкования;
• Готовность к быстрому монтажу - не требует сварки, только винтовое крепление;
• Совместимость с другими элементами серии КМ-профиль - можно собирать сложные трассы без адаптеров;
• Экономия времени - один тип крепежа заменяет несколько специализированных решений.

Ограничения применения

• Не предназначен для наружной установки - риск коррозии в условиях осадков и перепадов температур;
• Не рекомендуется в агрессивных средах: химические производства, морские порты, кислотные цеха;
• Ограниченная рабочая температура - не выдерживает длительного нагрева выше +60 C;
• Не подходит для лотков шириной более 150 мм - требуется другая модель скобы.

Примеры использования

• Фиксация лотков вдоль стен в серверной комнате;
• Подвес лотков под потолком в административном здании;
• Сборка вертикальной трассы от этажа к этажу с использованием шпилек;
• Монтаж в производственных цехах с малой запылённостью - например, на сборочных линиях.

Практические советы

• Перед монтажом проверьте внутренний диаметр лотка - он должен свободно входить в канал скобы 150 мм;
• При подвесе используйте шпильки с гайками и шайбами - так снижается риск люфта;
• Для длинных трасс делайте компенсационные участки каждые 10–15 метров - металл расширяется при нагреве;
• Не затягивайте крепления слишком сильно - это деформирует оцинкованное покрытие и снижает защитные свойства;
• Артикулы u50, lo1242, us150 - это один и тот же продукт; выбирайте удобный для заказа номер.
