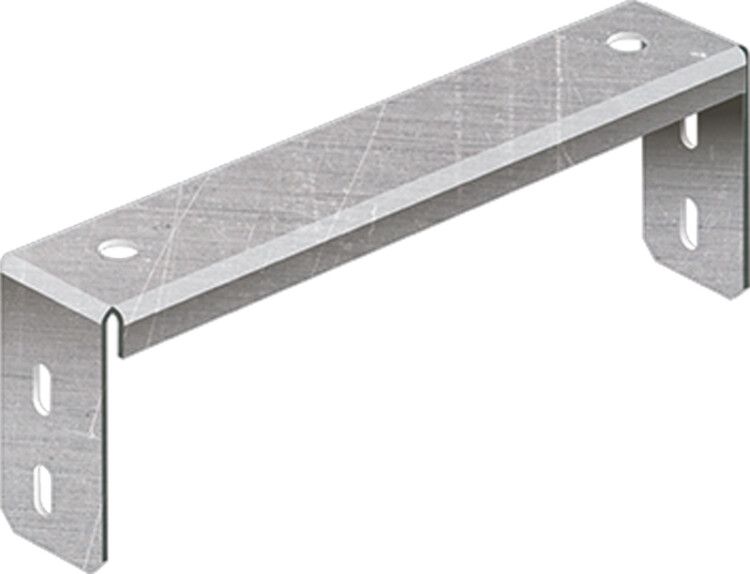

Скоба подвеса верхняя 150 мм. | CLP1-SPV-150 IEK

Скоба подвеса верхняя 150 мм от IEK (ИЭК), артикул clp1-spv-150, предназначена для надёжного крепления металлических кабельных лотков шириной до 150 мм к потолочным конструкциям. Изделие выполнено из оцинкованной стали, соответствует ГОСТ 14918-80 и рассчитано на срок службы 20 лет.

Назначение и область применения

Скоба подвеса верхняя 150 мм используется для подвеса кабельных лотков к потолкам, стенам или другим несущим конструкциям. Применяется в системах распределения силовых и слаботочных кабелей в помещениях с высокими требованиями к долговечности и устойчивости к коррозии - например, в промышленных цехах, офисных зданиях, жилых комплексах и на объектах энергетики.

Технические характеристики

• Ширина лотка: 150 мм - совместима с лотками этой габаритной группы
• Материал: сталь оцинкованная - обеспечивает защиту от коррозии без дополнительного покрытия
• Покрытие: оцинковка - соответствие ГОСТ 14918-80, устойчивость к агрессивной среде
• Тип крепления: винтовой - фиксация через отверстия для болта/шпильки
• Тип соединения: винтовое - прочное и разборное соединение с лотком
• Способ монтажа: потолочный - установка на горизонтальные поверхности
• Исполнение: накладной зажим - захватывает борт лотка сверху
• Цвет: серебристый - естественный цвет оцинкованной стали
• Срок службы: 20 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Скоба подвеса верхняя 150 мм совместима с металлическими лотками шириной 150 мм - как прокатными, так и проволочными. Монтируется путём закрепления на потолке с помощью анкеров, шпилек или дюбелей. Лоток фиксируется в зажиме с помощью винтов, которые затягиваются снизу. Установка требует доступа к потолку и предварительного разметки точек крепления. Для удобства рекомендуется использовать шпильки M8–M10, соответствующие толщине основания.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу для крепёжных элементов кабельных систем. Оцинкованное покрытие обеспечивает электроизоляцию и снижает риск коррозии в условиях повышенной влажности. Соответствует требованиям безопасности для внутренних электромонтажных работ.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к коррозии - оцинковка продлевает жизнь системы
• Простота монтажа - не требует специальных инструментов
• Разборная конструкция - позволяет заменить лоток без демонтажа всей трассы
• Совместимость с продуктами серии CLP от IEK - унифицированные комплектующие

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от УФ-излучения и осадков
• Не подходит для лотков шириной более 150 мм - возможен перегруз и деформация
• Требует жесткой несущей поверхности - неэффективна на хрупких или сыпучих материалах (например, гипсокартон без усиления)
• Не применяется в качестве опоры для тяжёлых трубопроводов или оборудования - только для кабельных лотков

Примеры использования

• Подвес лотка в производственном цехе с большим количеством кабелей управления
• Монтаж кабельной трассы в административном здании под потолком типа “Армстронг”
• Запитка станков и конвейеров в автоматизированных линиях
• Обустройство распределительных щитов в подвальных помещениях

Практические советы

• Перед монтажом проверьте, что ширина лотка точно соответствует 150 мм - даже +-2 мм может повлиять на плотность посадки
• Используйте шпильки с гайками и шайбами - они равномерно распределяют нагрузку и предотвращают проскальзывание
• При монтаже на бетон используйте анкерные болты; на деревянную конструкцию - саморезы с увеличенной длиной
• Не перетягивайте винты крепления лотка - это может деформировать край лотка и нарушить герметичность
• Скоба clp1-spv-150 от IEK совместима с другими элементами серии CLP - можно комбинировать с переходниками, углами и кронштейнами одной серии
