Скоба подвеса лотка сверху 150 | PR08.2593 Промрукав Строитель

Скоба подвеса лотка сверху 150 от ПРОМРУКАВ (арт. pr08.2593) - это надёжный крепёжный элемент для подвесного монтажа кабельных лотков шириной 150 мм. Применяется в системах кабельной сети (КНС) с невысокой механической нагрузкой, обеспечивает устойчивую фиксацию лотка снизу, не требует сложного оборудования для установки.

Назначение и область применения

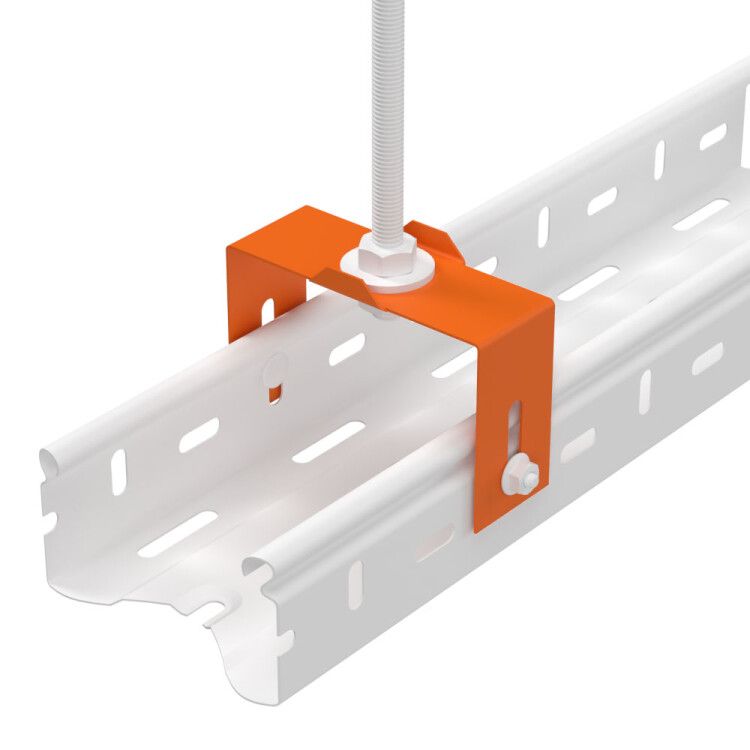

Скоба подвеса лотка сверху 150 предназначена для вертикального подвешивания кабельных лотков к потолочным или перекрытиям. Используется там, где требуется компактное и прочное крепление без необходимости бурения в несущих конструкциях. Подходит для прокладки силовых и слаботочных кабелей в помещениях с нормальной влажностью - офисах, производственных цехах, серверных, трансформаторных подстанциях.

Технические характеристики

• Ширина канала: 150 мм - соответствует стандартному размеру лотков этой ёмкости;
• Материал: сталь оцинкованная толщиной 1,5 мм - обеспечивает жёсткость и долговечность;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к коррозии;
• Тип крепления: винтовой - позволяет использовать болты или шпильки M8–M10 для фиксации к несущей поверхности;
• Исполнение: подвесной кронштейн - имеет форму крюка, захватывающего нижнюю грань лотка;
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при кратковременном воздействии открытого пламени.

Совместимость и монтаж

Скоба подвеса лотка сверху 150 совместима с лотками шириной 150 мм от производителей, соблюдающих ГОСТ 24517. Установка выполняется в три этапа:

1. Закрепить шпильку или анкерный болт к потолку/перекрытию через отверстие в верхней части скобы;
2. Просунуть нижний крюк скобы под дно лотка так, чтобы он плотно лег на его край;
3. Затянуть соединение до упора - не допускать перегрузки крепёжа.

Не рекомендуется применять с лотками других форм (например, с ребристым дном или U-образными профилями).

Безопасность и стандарты

Скоба подвеса лотка сверху 150 изготовлена в соответствии с требованиями к электроустановкам в зонах с повышенной влажностью и риском коррозии. Огнестойкость подтверждена испытаниями на соответствие ГОСТ Р 50571.5.52. Материал не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм и технологии оцинковки Сендзимира;
• Устойчивость к коррозии - срок службы более 15 лет даже в условиях средней влажности;
• Лёгкий монтаж - не требует сварки или специальных инструментов;
• Совместимость с большинством типов кабельных лотков 150 мм;
• Экономия времени при сборке трасс - можно монтировать после укладки кабелей.

Ограничения применения

• Не предназначен для подвеса лотков с высокой динамической нагрузкой (например, на вибрационных участках или вблизи крупных механизмов);
• Не применяется в агрессивных химических средах - например, в кислотных цехах или на производствах с постоянным контактом с солями;
• Не рассчитана на внешние условия - не используется на открытом воздухе без защиты от осадков;
• Требует точного подбора шага крепления - максимальный интервал между скобами - 1,5 метра при заполнении лотка на 70%.

Примеры использования

• Подвес лотка с кабелями управления на потолке в автоматизированном цехе;
• Фиксация распределительных лотков в серверной комнате;
• Монтаж слаботочных трасс в административных зданиях;
• Установка в подземных переходах с контролируемой влажностью.

Практические советы

• Перед монтажом проверьте внутренний диаметр крепёжного отверстия - он должен подходить под шпильку M8–M10;
• При использовании нескольких скоб на одном лотке - выравнивайте их по уровню, чтобы избежать перекоса;
• Если лоток установлен в помещении с частыми мойками - дополнительно проверяйте целостность оцинковки каждые 2 года;
• Скоба подвеса лотка сверху 150 от ПРОМРУКАВ совмещается с другими элементами серии - легко комбинируется с углами, тройниками и заглушками того же бренда.
