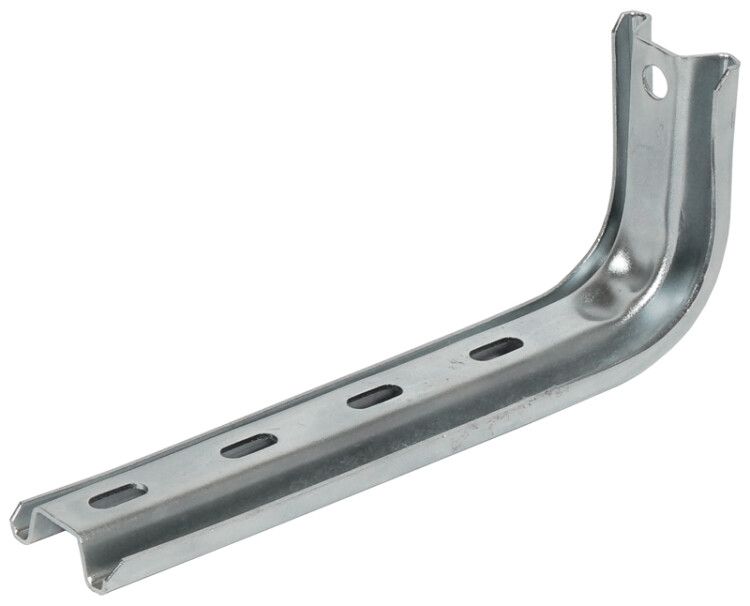

Консоль VC150 сталь IEK CLW10-VC-150

Консоль VC150 сталь от IEK (ИЭК) - надёжная металлическая опора для крепления лотков на стенах. Артикул clw10-vc-150 предназначен для устойчивой фиксации прокатных и проволочных металлических лотков в промышленных и коммерческих объектах.

Назначение и область применения

Консоль VC150 сталь используется для крепления металлических лотков к вертикальным поверхностям - стенам, колоннам, балкам. Подходит для систем прокладки кабелей в цехах, распределительных пунктах, энергообъектах, транспорте и других местах, где требуется жёсткая и долговечная поддержка лотков. Консоль работает как настенный и опорный кронштейн, обеспечивая гибкую установку в зависимости от условий монтажа.

Технические характеристики

• Материал: сталь - высокая прочность и устойчивость к механическим нагрузкам;
• Несущая способность: 115 кН - позволяет выдерживать тяжёлые лотки с большим количеством кабелей;
• Защитное покрытие: горячее цинкование - защищает от коррозии в агрессивной среде;
• Цвет: серый - соответствует цветовой гамме изделий серии CLW;
• Тип крепления: болтовое - удобно для сборки и замены;
• Исполнение: настенный и опорный кронштейн - универсальное решение для разных схем монтажа.

Совместимость и монтаж

Консоль VC150 сталь совместима со всеми типами металлических лотков из серии CLW - как прокатными, так и проволочными. Для монтажа используются болты, которые крепятся к стене через предварительно просверленные отверстия. Установка требует точного соблюдения шага крепления и равномерного распределения нагрузки. Рекомендуется использовать болты класса прочности не ниже 8.8. Диаметр отверстий под крепление рассчитан под стандартные метизы M10–M12.

Безопасность и стандарты

Консоль VC150 сталь изготовлена в соответствии с требованиями ГОСТ Р 50571 и нормами безопасности для электроустановок. Цинковое покрытие соответствует ISO 1461, что гарантирует длительную защиту от коррозии даже в условиях повышенной влажности. Продукт прошёл испытания на статическую нагрузку до 115 кН, что подтверждает соответствие заявленной несущей способности.

Преимущества

• Высокая несущая способность - подходит для тяжёлых и длинных лотков;
• Универсальный тип крепления - можно использовать как настенную, так и опорную консоль;
• Долговечность благодаря оцинковке - снижает потребность в обслуживании;
• Совместимость с продукцией серии CLW - легко интегрируется в существующие системы;
• Простота монтажа - стандартные болтовые соединения не требуют специального оборудования.

Ограничения применения

• Не рекомендуется для использования в условиях постоянного воздействия открытого пламени или температур выше +80 C;
• Не подходит для крепления неметаллических лотков (пластиковые, композитные);
• Требует жесткой основы для крепления - не применяется на штукатурке, гипсокартоне или слабых перегородках без усиления;
• Запрещено применять в качестве самостоятельного несущего элемента - всегда должен использоваться в составе системы лотков.

Примеры использования

• Фиксация лотков в цехах заводов с массивными кабельными трассами;
• Подвеска лотков в подстанциях и распределительных устройствах;
• Монтаж кабельных путей в помещениях с высокой влажностью - насосных станциях, холодильных камерах;
• Обустройство кабельных трасс в логистических терминалах и на железнодорожных станциях.

Практические советы

• Перед монтажом проверьте целостность оцинкованного покрытия - повреждённые участки необходимо обработать антикоррозийным составом;
• При установке нескольких консолей VC150 сталь на одной линии - соблюдайте одинаковый интервал между ними (не более 1,5 м для максимальной нагрузки);
• Используйте антивибрационные прокладки между консолью и лотком, если система подвержена частым механическим сотрясениям;
• Артикул clw10-vc-150 - часть серии CLW; для согласованной работы выбирайте все компоненты из этой же серии;
• Убедитесь, что посадочные поверхности лотка соответствуют форме крепёжного выступа консоли - не допускается использование с лотками другого производителя без проверки совместимости.
