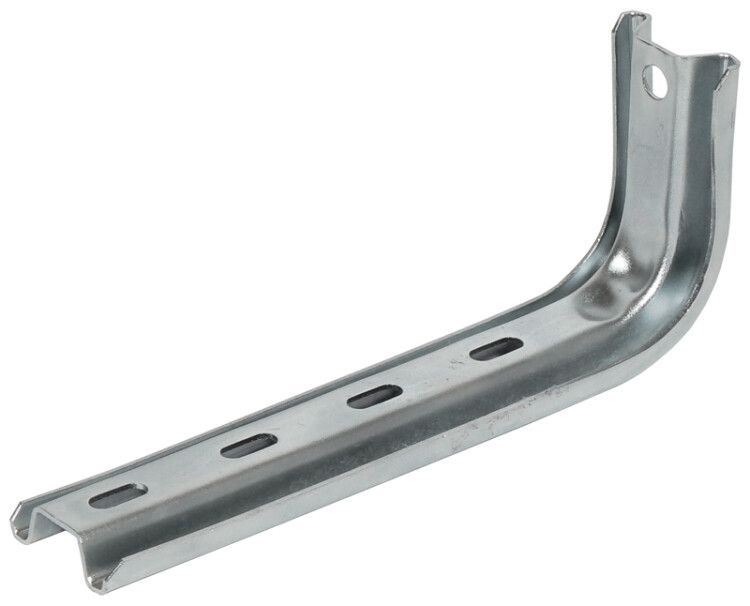

Консоль для кабельного лотка VC 100, 100 мм, 115 кН IEK CLW10-VC-100

Консоль L-образная 153х101, сталь, оцинкованная методом Сендзимира от IEK (артикул clw10-vc-100) - это надёжный крепёж для настенного и потолочного монтажа металлических лотков. Подходит для прокатных и проволочных лотков шириной до 100 мм, выдерживает нагрузку до 115 кН. Применяется в промышленных объектах, энергетике, на транспорте.

Назначение и область применения

Консоль L-образная 153х101 используется для фиксации металлических лотков к вертикальным поверхностям (стены) или горизонтальным (потолки). Предназначена для систем подвесов, где требуется жёсткая и долговечная опора. Часто применяется в цехах, на подстанциях, в тоннелях, на элеваторах и других объектах с высокой механической нагрузкой и агрессивной средой.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает равномерное и прочное антикоррозийное покрытие
• Толщина материала: 2 мм - повышает жёсткость и устойчивость к деформациям
• Несущая способность: 115 кН - позволяет использовать для тяжёлых лотков с большим количеством кабелей
• Ширина лотка: 100 мм - совместима с лотками стандарта 100 мм
• Тип кронштейна: настенный и опорный - гибкий вариант установки
• Способ монтажа: потолочный - подходит для крепления к бетонным, металлическим или деревянным перекрытиям
• Тип соединения: винтовое - удобство сборки и возможность регулировки
• Цвет: серый - соответствует цветовой гамме большинства металлических лотков
• Диапазон рабочих температур: от -60 до +60 C - работает в условиях экстремального холода и жары
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям российских стандартов

Совместимость и монтаж

Консоль L-образная 153х101 совместима с лотками шириной 100 мм, изготовленными из стали, включая прокатные и проволочные модели. Монтаж осуществляется через предварительно просверленные отверстия с использованием анкеров, болтов или шпилек. Для потолочного крепления рекомендуется применять распорные анкеры в бетоне или самонарезающие влагостойкие винты в металлоконструкциях. Учитывайте посадочный диаметр крепёжных отверстий - он рассчитан под стандартные метрические крепления M8–M10.

Безопасность и стандарты

Произведено в соответствии с ГОСТ 14918-80, который регламентирует требования к крепёжным элементам для лотковых систем. Оцинкование по методу Сендзимира гарантирует длительную защиту от коррозии даже в условиях повышенной влажности и химической активности. Консоль не содержит свинца и других запрещённых веществ, соответствует нормам безопасности для промышленного оборудования.

Преимущества

• Высокая несущая способность - допускает использование с плотно уложенным кабельным трассированием
• Устойчивость к коррозии благодаря оцинкованию Сендзимира - срок службы более 25 лет в закрытых помещениях и 15+ лет на открытом воздухе
• Жесткая конструкция - минимизирует прогибы и вибрации при работе
• Простота монтажа - винтовое соединение требует минимального набора инструментов
• Совместимость с продукцией IEK - легко комбинируется с другими элементами системы CLW

Ограничения применения

• Не предназначен для крепления лотков шириной более 100 мм - возможен риск перегрузки и деформации
• Не следует использовать в условиях постоянного воздействия открытого пламени или температур выше +60 C
• Запрещается применять в качестве основного крепления для лотков с динамическими нагрузками (например, вибрирующее оборудование без демпфирования)
• Не рекомендуется для монтажа в местах с частыми ударными нагрузками без дополнительной защиты

Примеры использования

• Подвес лотка в цехе металлургического завода
• Фиксация кабельного канала в подвале тепловой станции
• Монтаж трассы управления в тоннеле метро
• Установка на потолке распределительного пункта в холодильном комплексе
• Крепление лотка к стене в помещении АЗС

Практические советы

• Перед монтажом проверьте, что шаг между точками крепления не превышает 1,5 м - особенно при максимальной нагрузке
• Для увеличения надёжности используйте пару консолей на один лоток, а не одну - снижает риск перекоса
• При монтаже на бетон используйте анкера класса A4/А5; для металла - самонарезающие винты с резиновыми прокладками
• Проверяйте уровень установки - отклонение более 2° может вызвать неравномерное распределение нагрузки
• Консоль clw10-vc-100 от IEK идеально сочетается с лотками серии CLW - все компоненты имеют согласованную геометрию и крепёж
