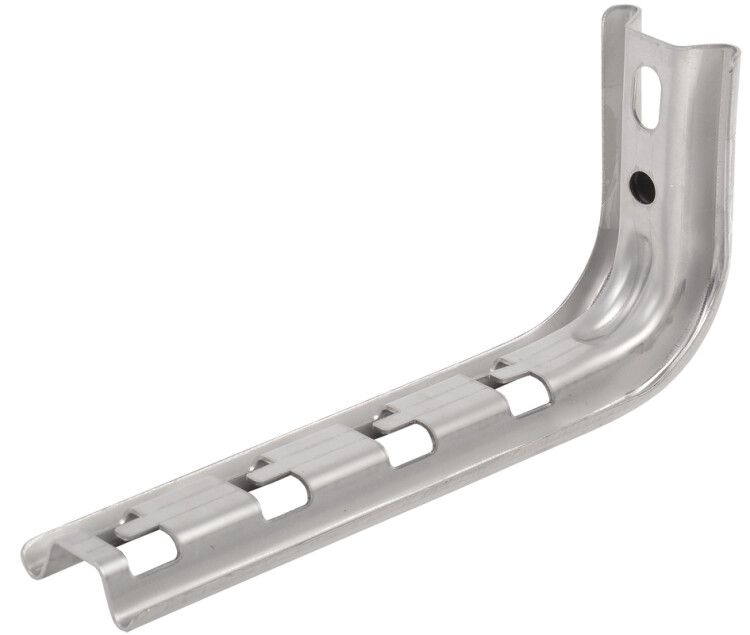

Консоль VCEF 150 сталь IEK CLW10-VCEF-150

Консоль VCEF 150 сталь от IEK - это надежная опора для крепления металлических лотков типа CLW на потолках и стенах. Продукт сочетает прочную стальную конструкцию, оцинкованное покрытие и безвинтовую систему фиксации, что делает её удобной для быстрого монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Консоль VCEF 150 сталь используется для подвеса проволочных и прокатных металлических лотков системы CLW. Она обеспечивает жесткое крепление к несущим конструкциям здания - в первую очередь к потолкам, реже к стенам. Подходит для прокладки силовых и слаботочных кабелей в цехах, складах, административных помещениях, энергообъектах и других местах с высокими требованиями к долговечности и устойчивости к механическим нагрузкам.

Технические характеристики

• Материал: сталь - обеспечивает высокую механическую прочность и устойчивость к деформациям;
• Ширина лотка: 150 мм - совместима с лотками соответствующего габарита из серии CLW;
• Несущая способность: 65 кН - выдерживает значительные весовые нагрузки, включая заполненные кабелями лотки;
• Защитное покрытие: горячее цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Цвет: серый - соответствует стандартному цвету изделий IEK серии CLW;
• Тип соединения: безвинтовой разъем - позволяет быстро закрепить лоток без использования инструментов;
• Способ монтажа: потолочный - предназначен для установки на перекрытия; допускается использование как настенный кронштейн при необходимости;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к конструкциям для подвесных кабельных систем.

Совместимость и монтаж

Консоль VCEF 150 сталь совместима исключительно с лотками серии CLW шириной 150 мм. Безвинтовой механизм позволяет зафиксировать лоток одним движением - он просто вставляется в замковые элементы консоли до щелчка. Для монтажа требуется предварительное крепление самой консоли к потолку или стене с помощью анкеров или хомутов (не входят в комплект). Убедитесь, что точка крепления консоли рассчитана на нагрузку 65 кН.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к подвесным системам для кабельных лотков. Оцинкованное покрытие снижает риск электрохимической коррозии, повышая безопасность эксплуатации в помещениях с высокой влажностью. Конструкция не содержит острых кромок, исключающих травмы при обслуживании.

Преимущества

• Высокая несущая способность - подходит для тяжелых кабельных трасс;
• Быстрая сборка благодаря безвинтовому механизму - экономит время при монтаже;
• Устойчивость к коррозии - продлевает срок службы даже в сырых условиях;
• Единая система совместимости с лотками CLW - минимизирует риск ошибок при комплектации;
• Простая замена - можно демонтировать и заменить лоток без разборки всей системы.

Ограничения применения

• Не предназначена для вертикального крепления на полу - только для потолков и стен;
• Подходит только для лотков шириной 150 мм - несовместима с другими размерами;
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или агрессивных химических веществ;
• Анкеры и крепеж для монтажа консоли к основанию не входят в комплект - необходимо приобрести отдельно.

Примеры использования

• Прокладка силовых кабелей в производственных цехах с крупными станками;
• Обустройство кабельных путей в распределительных пунктах и серверных;
• Монтаж слаботочных сетей (LAN, CCTV) в офисных комплексах;
• Замена старых креплений на новых объектах с требованием стандартизированной системы CLW.

Практические советы

• Перед монтажом проверьте, чтобы шаг между консолями не превышал 1,5–2 метра - особенно при заполнении лотка кабелями;
• Используйте только оригинальные лотки CLW - сторонние аналоги могут не войти в замок безвинтового соединения;
• При установке на бетонные поверхности применяйте анкера класса не ниже 8.8;
• Для длительной эксплуатации в агрессивной среде дополнительно контролируйте состояние оцинковки каждые 2–3 года;
• Консоль VCEF 150 сталь от IEK - идеальный выбор, если нужна надежная, стандартизованная и легко сервисируемая система крепления.
