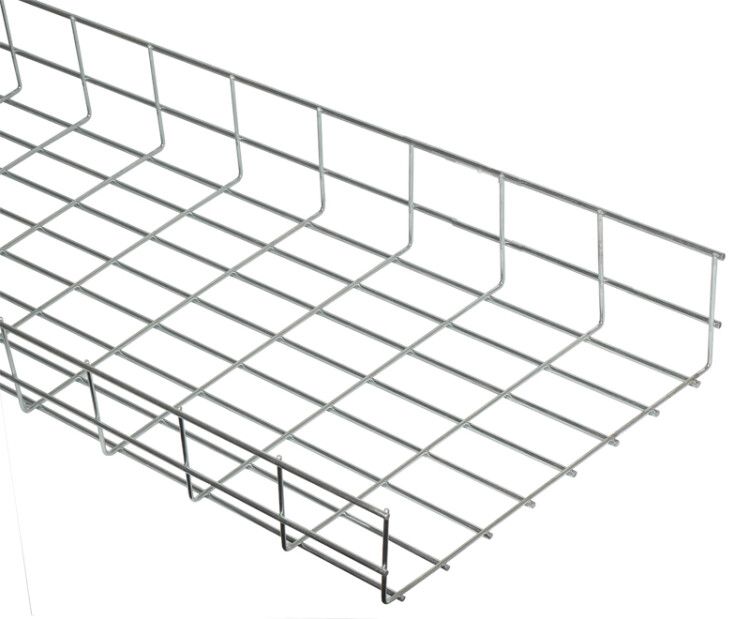

Лоток проволочный 150х85 L3000 сталь 4мм оцинк. IEK CLWG10-085-150-3

Лоток проволочный 85х150 сталь 4мм оцинкованный, ГЦ от IEK (ИЭК) - это надёжное решение для прокладки кабелей в помещениях с высокими требованиями к вентиляции и простоте монтажа. Артикул clwg10-085-150-3 соответствует серии NESTA и предназначен для внутренних систем кабельной трассировки.

Назначение и область применения

Лоток проволочный 85х150 сталь 4мм оцинкованный, ГЦ используется для прокладки силовых и слаботочных кабелей внутри зданий. Наиболее распространённые места установки - под фальш-потолками, в технических коробах, на потолках офисов, школ, больниц и производственных помещений. Подходит для кабелей до 1000 В и информационных сетей (LAN, TV, телефония).

Технические характеристики

• Размеры: 85 мм (высота) × 150 мм (ширина)
• Материал: сталь оцинкованная - защищена от коррозии
• Диаметр проволоки: 3,8 мм - обеспечивает достаточную жёсткость при сохранении лёгкости
• Тип конструкции: проволочный - решётчатая основа из сваренных продольных и поперечных элементов
• Покрытие: горячеоцинкованное (ГЦ) - долговечная антикоррозийная защита
• Соответствие нормам: ГОСТ 14918-80, ТУ ИМ 707.00.00.000-2000

Совместимость и монтаж

Лоток проволочный 85х150 сталь 4мм оцинкованный, ГЦ совместим с креплениями типа “U”-образных подвесов, уголковых кронштейнов и соединителей серии NESTA. Монтируется на расстоянии не более 1,5 метра друг от друга. Для поворотов и ответвлений рекомендуется использовать стандартные углы и переходники от IEK. Кабели укладываются без дополнительных зажимов - они удерживаются за счёт формы лотка. Минимальный радиус изгиба - 1,5 м при использовании гибких кабелей.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 и техническим условиям ТУ ИМ 707.00.00.000-2000. Горячее цинкование обеспечивает электроизоляционную безопасность при случайном контакте с металлом. Лоток не выделяет токсичных веществ при нагреве, допущен для использования в закрытых помещениях с людьми.

Преимущества

• Высокая воздухопроницаемость - снижает риск перегрева кабелей
• Лёгкий вес - упрощает транспортировку и монтаж
• Простой доступ к кабелям - легко проверить состояние, заменить или добавить провода
• Не требует специальных инструментов - достаточно плоскогубцев и шуруповёрта
• Устойчив к механическим воздействиям - проволока не деформируется при нагрузке до 15 кг/м

Ограничения применения

Лоток проволочный 85х150 сталь 4мм оцинкованный, ГЦ не предназначен для наружной установки, особенно в условиях повышенной влажности, химической агрессии или постоянного попадания воды. Также не рекомендуется применять там, где возможны ударные нагрузки (например, в местах прохода тяжёлой техники). Нельзя использовать для прокладки кабелей с внешним диаметром больше 30 мм - существует риск выпадения или перегрузки.

Примеры использования

• Прокладка кабелей питания и Ethernet в офисных комплексах под подвесными потолками
• Трассировка сигнальных линий в медицинских учреждениях (мониторы, ЭКГ, системы оповещения)
• Обустройство кабельных каналов на производстве - для управления станками и датчиками
• Аудио- и видеотрассы в учебных классах и конференц-залах

Практические советы

• Перед монтажом проверьте, чтобы все кабели поместились в лоток с запасом - не более 60% от объёма
• При длинных участках (>5 м) используйте компенсаторы температурного расширения
• Для защиты от пыли в производственных помещениях комбинируйте с крышками (не входят в комплект)
• При работе с тяжёлыми кабелями (например, силовые 3x120 мм2) увеличьте шаг крепления до 1 м
• Артикул clwg10-085-150-3 совместим с другими изделиями серии NESTA - можно собирать единую систему
