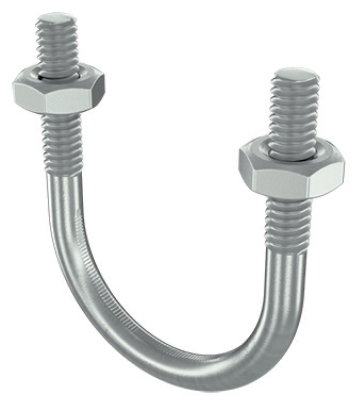

Скоба монтажная U-образная с резьбой М10 гайками для труб d 2 1/2" | BHU11212 DKC ДКС

Скоба монтажная U-образная с резьбой М10 с гайками для труб d 2 1/2 дюйма от бренда DKC (ДКС), артикул bhu11212, предназначена для надёжного крепления труб к металлическим профилям и консолям. Эта модель из серии B5 Combitech сочетает прочную стальную конструкцию с антикоррозийным покрытием, что делает её подходящей для промышленных и коммунальных систем.

Назначение и область применения

Скоба используется для фиксации труб диаметром 2 1/2 дюйма (60,3 мм) на вертикальных и горизонтальных поверхностях - например, на швеллерах, уголках или специализированных кронштейнах. Подходит для систем водоснабжения, отопления, сжатого воздуха, технологических трубопроводов и других сред, где требуется жесткая фиксация без деформации трубы.

Технические характеристики

• Тип изделия: скоба крепежная U-образная
• Резьба: М10 - позволяет использовать стандартные гайки и болты для крепления к основанию
• Межцентровое расстояние: 89 мм - расстояние между точками крепления резьбовых элементов, важно при установке на профиль
• Длина резьбы: 40 мм - достаточна для захода в гайку и обеспечения устойчивости при нагрузке
• Материал: сталь - высокая механическая прочность, выдерживает вибрации и ударные нагрузки
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Рекомендованный ассортимент: да - сертифицирована для использования в комплектах серии B5 Combitech

Совместимость и монтаж

Скоба совместима с трубами внешним диаметром 60,3 мм (2 1/2 дюйма). Для монтажа необходимо просверлить отверстия в опорной поверхности с шагом 89 мм и закрепить скобу через резьбу М10 с помощью гаек и шайб. Убедитесь, что толщина профиля позволяет полностью завести резьбу - минимальная рекомендуемая толщина материала - 3–4 мм. Гайки в комплекте, затягивать до упора без перегруза - чтобы не повредить резьбу или саму скобу.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Гальваническое цинкование соответствует DIN EN ISO 1461. Нет данных о сертификации по GOST или другим нормативам - применение допускается в рамках технических условий заказчика.

Преимущества

• Усиленная форма U-образной скобы предотвращает сплющивание трубы при затяжке
• Цинковое покрытие увеличивает срок службы в помещениях с высокой влажностью
• Стандартная резьба М10 обеспечивает доступность запчастей и совместимость с большинством крепёжных решений
• Фиксированное межцентровое расстояние 89 мм упрощает планирование расположения на профилях

Ограничения применения

• Не предназначен для крепления труб с диаметром меньше 50 мм или больше 70 мм - возможен люфт или давление на стенку трубы
• Не рекомендуется для использования в агрессивных химических средах (например, кислоты, щёлочи) - цинковое покрытие не обеспечивает долговременную защиту
• Не рассчитана на динамические нагрузки выше 150 Н - при сильных вибрациях требуется дополнительный демпфер
• Не подходит для монтажа в местах постоянного контакта с открытым огнем или температурой свыше +120 C

Примеры использования

• Крепление стояков водоснабжения к металлоконструкциям зданий
• Фиксация воздушных магистралей на конвейерных рамах
• Установка трубопроводов в промышленных цехах с использованием профилей серии B5 Combitech
• Закрепление теплообменных контуров на стационарных платформах

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен быть не менее 55 мм, чтобы скоба плотно охватывала трубу без перекоса
• При установке на тонкий металл используйте шайбы для равномерного распределения нагрузки
• Если скоба будет работать в условиях частых температурных колебаний - периодически проверяйте затяжку гаек
• Артикул bhu11212 из серии B5 Combitech легко заменяем - аналогичные модели от DKC имеют ту же резьбу и габариты
• Не применяйте силовые инструменты для затяжки гаек - достаточно ручного ключа
