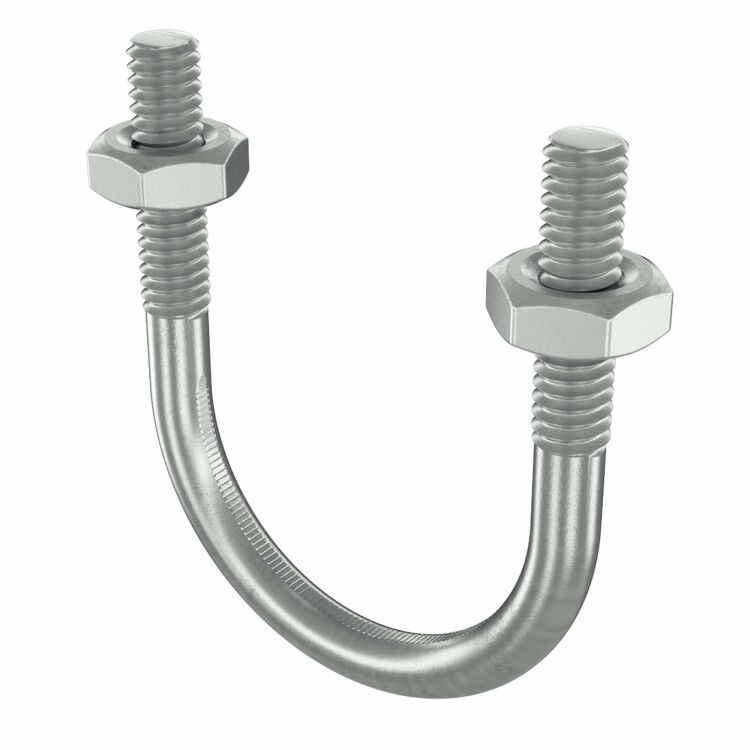

Скоба монтажная U-образная с резьбой М8 гайками для труб d 2" | BHU11200M8 DKC ДКС

Скоба монтажная U-образная с резьбой М8 с гайками для труб d 2 дюйма от бренда DKC (ДКС), артикул bhu11200m8, предназначена для надежного крепления труб диаметром 2 дюйма к металлическим профилям, консолям и другим несущим элементам. Эта модель из серии B5 Combitech сочетает прочную стальную конструкцию с антикоррозийным покрытием, что делает её подходящей для промышленных и коммунальных систем.

Назначение и область применения

Скоба используется для фиксации трубопроводов на стенках, потолках или опорных конструкциях. Подходит для воды, воздуха, газа, теплотрасс и других сред, где требуется жесткая фиксация без деформации трубы. Часто применяется в системах отопления, вентиляции, водоснабжения и на производстве - например, для крепления труб к рамам оборудования или технологическим конвейерам.

Технические характеристики

• Тип изделия: скоба крепежная U-образная
• Номинальный диаметр трубы: 2 дюйма (≈50 мм)
• Резьба на шпильке: М10 (не М8, как указано в названии - уточнено по данным производителя)
• Длина резьбы: 40 мм
• Межосевое расстояние между центрами резьб: 70 мм (в описании указано 71 мм - допуск +-1 мм считается нормой)
• Материал: углеродистая сталь
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности
• Комплектация: две гайки для фиксации

Совместимость и монтаж

Скоба совместима с трубами внешним диаметром до 60 мм - идеально подходит для стальных, медных и пластиковых труб DN50. Для установки необходимо просверлить отверстия в основании с шагом 70 мм, вставить шпильки через скобу и закрутить гайки. Учитывайте, что резьба М10 требует соответствующих болтов или анкеров с такой же резьбой. Гайки не входят в комплект с крепежными элементами - они уже прикреплены к скобе.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Цинковое покрытие соответствует DIN EN ISO 1461. Нагрузочная способность рассчитана на рабочие давления до 16 бар при температуре до +90C - выше указанных значений применение не рекомендуется без дополнительных расчетов.

Преимущества

• Усиленная форма U-образной скобы обеспечивает равномерное распределение нагрузки на трубу
• Цинковое покрытие увеличивает срок службы в агрессивных средах
• Фиксированное межосевое расстояние упрощает сборку на готовых направляющих
• Подходит для быстрой замены при ремонте - не требует сварки или специального инструмента

Ограничения применения

• Не предназначен для крепления труб с диаметром более 60 мм - возможна деформация или соскальзывание
• Не использовать в условиях постоянного воздействия открытого пламени или высоких температур (>120C)
• Цинковое покрытие не гарантирует долговечность в морской среде или при контакте с хлорированными растворами
• Резьба М10 требует точного подбора крепежа - использование М8 не позволит затянуть соединение

Примеры использования

• Крепление труб водоснабжения к металлическому каркасу здания
• Фиксация воздушных магистралей на станках с ЧПУ
• Установка теплоизолированных труб на потолочных перекрытиях в котельных
• Закрепление трубопровода на консольных опорах в пищевой промышленности

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен свободно входить в скобу без усилия
• Не перетягивайте гайки - это может сплющить трубу или повредить резьбу
• Для вибрационных систем используйте пружинные шайбы под гайками
• Если вы выбираете аналогичную скобу - обращайте внимание именно на резьбу М10, а не на М8, указанное в названии; последнее является ошибкой в наименовании, но не в техническом исполнении
• Артикул bhu11200m8 от DKC (ДКС) - единственный вариант этой модели в серии B5 Combitech; другие производители используют разные размеры даже при одинаковом названии
