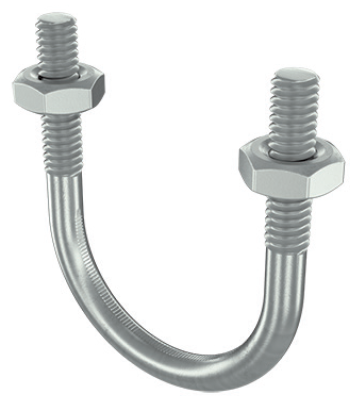

Скоба монтажная U-образная с резьбой М8 гайками для труб d 1 1/2" | BHU11112 DKC ДКС

Скоба монтажная U-образная с резьбой М8 с гайками для труб диаметром 1 1/2 дюйма от бренда DKC (ДКС), артикул bhu11112, предназначена для надёжного крепления труб к металлическим профилям и консолям. Эта модель из серии B5 Combitech обеспечивает устойчивую фиксацию в условиях вибраций и нагрузок благодаря прочной стали и защищённому покрытию.

Назначение и область применения

Скоба используется для крепления труб с наружным диаметром, соответствующим 1 1/2 дюйма (около 48 мм), к вертикальным или горизонтальным опорам - например, к швеллерам, уголкам или рамным конструкциям. Подходит для систем водоснабжения, отопления, сжатого воздуха, гидравлики и других технологических коммуникаций. Часто применяется в промышленном оборудовании, на конвейерах, в мастерских и на объектах ЖКХ.

Технические характеристики

• Тип изделия: скоба крепежная U-образная
• Размер резьбы: М8 - позволяет использовать гайки и болты стандарта M8
• Длина резьбы: 40 мм - достаточна для плотного крепления через толстые пластины или двойные слои материалов
• Межцентровое расстояние: 59 мм - расстояние между осями отверстий для крепления скобы к поверхности
• Материал: сталь - высокая механическая прочность, выдерживает значительные нагрузки
• Покрытие: гальваническое цинкование - защищает от коррозии, увеличивает срок службы в помещениях с повышенной влажностью
• Рекомендованный ассортимент: да - совместима с другими элементами серии B5 Combitech

Совместимость и монтаж

Скоба крепится к основе с помощью двух болтов М8, которые проходят через отверстия с шагом 59 мм. Для фиксации трубы используется U-образный корпус, который обхватывает трубу диаметром 1 1/2 дюйма. Гайки в комплекте - они затягиваются сверху, чтобы зажать трубу внутри скобы. Убедитесь, что основание, к которому крепится скоба, имеет возможность просверлить два отверстия с точным соблюдением расстояния 59 мм. Не используйте скобу для труб с диаметром меньше 40 мм или больше 50 мм - возможен люфт или повреждение покрытия.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству сборочных элементов для промышленного оборудования. Гальваническое цинкование соответствует DIN EN ISO 1461. Нет сертификации по взрывозащите - не применять во взрывоопасных средах.

Преимущества

• Высокая жесткость конструкции - стальная скоба не деформируется под весом труб и давлением жидкости
• Удобство установки - все элементы в комплекте, не требуют доп. деталей
• Защита от коррозии - цинковое покрытие сохраняет целостность даже при частых перепадах температур и влажности
• Совместимость с серией B5 Combitech - можно легко заменить или дополнить другими элементами этой же линейки

Ограничения применения

• Не предназначен для крепления пластиковых или мягких труб - риск сплющивания
• Не рекомендуется для наружной установки в агрессивных средах (морская зона, химические производства) - цинк не выдерживает длительного воздействия солей и кислот
• Запрещено использовать в качестве несущего элемента для массивных конструкций - скоба служит только для фиксации, а не для восприятия веса всей системы

Примеры использования

• Фиксация медных или стальных труб отопления к стеновым профилям в котельной
• Крепление воздушных магистралей к раме пневматического станка
• Установка гидравлических шлангов на конвейере в пищевой промышленности
• Монтаж трубопровода холодной воды в подвале многоэтажного дома

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен быть около 40–48 мм, чтобы скоба плотно её охватывала
• При использовании на вибрирующих поверхностях добавьте резиновые прокладки между трубой и скобой - это снизит шум и износ
• Не перетягивайте гайки - достаточно усилия, чтобы труба не двигалась; избыток момента может повредить резьбу М8 или деформировать скобу
• При необходимости замены - другие элементы серии B5 Combitech имеют одинаковый тип крепления, что упрощает ремонт
• Артикул bhu11112 - всегда указывайте его при заказе запчастей, так как аналогичные модели могут отличаться по межцентровому расстоянию
