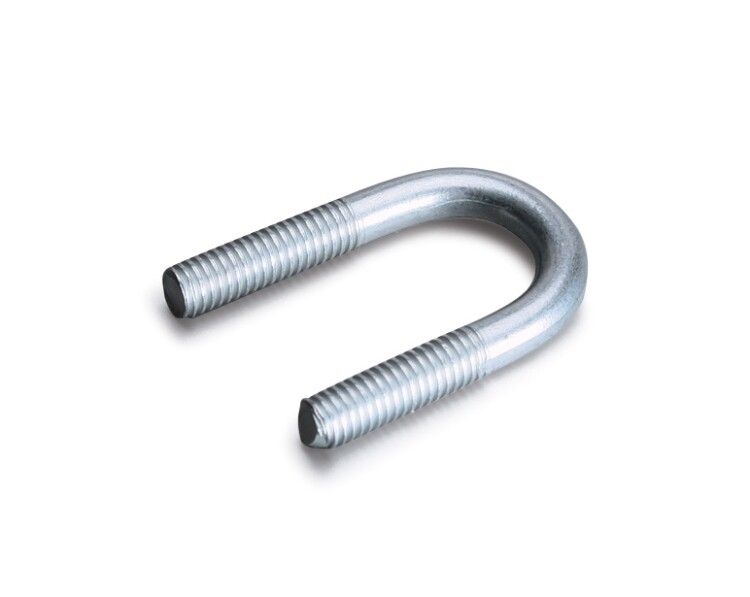

Болт U-образный 1 1/4дюйм М8 оцинк. (уп.100шт) Fortisflex 63123 КВТ

Болт U-образный оцинкованный 1 1/4 дюйма М8 от Fortisflex и КВТ - это надёжное болтовое крепление в виде скобы из оцинкованной стали, предназначенное для фиксации труб и других изделий круглого сечения на вертикальных и горизонтальных поверхностях.

Назначение и область применения

Болт U-образный оцинкованный 1 1/4 дюйма М8 используется для крепления полимерных и стальных труб, а также других объектов с круглой формой - например, воздуховодов, кабельных трасс, магистралей. Применяется в системах водоснабжения, отопления, вентиляции, промышленных конвейерах и на энергообъектах. Подходит как для стационарного монтажа, так и в роли скользящей опоры, позволяющей компенсировать тепловые расширения. Также может служить креплением для шкафов и оборудования на круглых мачтах.

Технические характеристики

• Тип изделия: скоба с U-образной формой
• Тип крепления: болтовое, с метрической резьбой M8
• Диаметр дуги: 42,4 мм - подходит для труб с наружным диаметром до этого значения
• Межцентровое расстояние: 53 мм - расстояние между центрами резьбовых отверстий для крепления к поверхности
• Длина резьбы: 40 мм - позволяет использовать гайки и шайбы различной толщины
• Материал: сталь с гальваническим цинкованием - устойчив к коррозии в условиях повышенной влажности
• Диапазон рабочих температур: от -80 C до +150 C - подходит для экстремальных условий, включая холодные регионы и нагреваемые среды
• Цвет: стальной - матовый серебристый оттенок после оцинковки

Совместимость и монтаж

Болт U-образный оцинкованный 1 1/4 дюйма М8 совместим с трубами и профилями внешним диаметром до 42,4 мм. Устанавливается на плоские поверхности - бетон, металл, дерево - через два отверстия с шагом 53 мм. Для крепления используются болты M8 соответствующей длины (не входят в комплект). Гайки и шайбы рекомендуются для равномерного распределения нагрузки. Нижняя часть скобы плотно обхватывает трубу, предотвращая её проворачивание. Монтаж выполняется обычными гаечными ключами - никаких специализированных инструментов не требуется.

Безопасность и стандарты

Изделие изготовлено из углеродистой стали с гальваническим цинкованием, что обеспечивает соответствие требованиям к коррозионной стойкости в соответствии с ГОСТ 9.306. Защитное покрытие не содержит хром(VI) и безопасно для окружающей среды. Диапазон рабочих температур подтверждает возможность применения в промышленных и наружных условиях без потери прочностных характеристик.

Преимущества

• Уменьшенная площадь контакта с трубой снижает риск повреждения поверхности и минимизирует термические потери
• U-образная форма обеспечивает надёжную фиксацию даже при сильном ветре, вибрациях или ударных нагрузках
• Оцинкованное покрытие продлевает срок службы в агрессивных средах - влажных, солевых, промышленных зонах
• Позволяет легко регулировать положение трубы при сборке - удобно при точной выверке трасс
• Быстрая установка без сварки - экономит время и снижает трудозатраты

Ограничения применения

• Не предназначена для крепления труб с диаметром более 42,4 мм - возможен люфт и потеря удерживающего усилия
• Не рекомендуется для использования в средах с постоянным воздействием кислот, щелочей или солевых растворов высокой концентрации - цинк со временем разрушится
• Не является герметичным креплением - не заменяет фланцевые соединения или муфты в системах под давлением
• При температурах выше 150 C возможно ослабление цинкового слоя; для таких условий требуются другие материалы

Примеры использования

• Фиксация полиэтиленовой трубы DN50 на стене в системе канализации
• Крепление медной трубы отопления к металлическому каркасу в котельной
• Установка шкафа управления на круглую мачту на крыше здания
• Подвеска воздушного рукава на конвейере в пищевой промышленности
• Закрепление кабельного лотка с жесткими трубами внутри технологического корпуса

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен свободно входить в U-образную часть, но не иметь большого зазора
• Для вибрационных режимов используйте пружинные шайбы или резиновые прокладки между скобой и трубой
• При монтаже на бетон применяйте анкерные болты M8 длиной не менее 60 мм
• Не затягивайте гайки слишком сильно - это может деформировать трубу или повредить цинковое покрытие
• При необходимости замены - Bolт U-образный оцинкованный 1 1/4 дюйма М8 можно заменить аналогом с таким же межцентровым расстоянием и диаметром дуги
