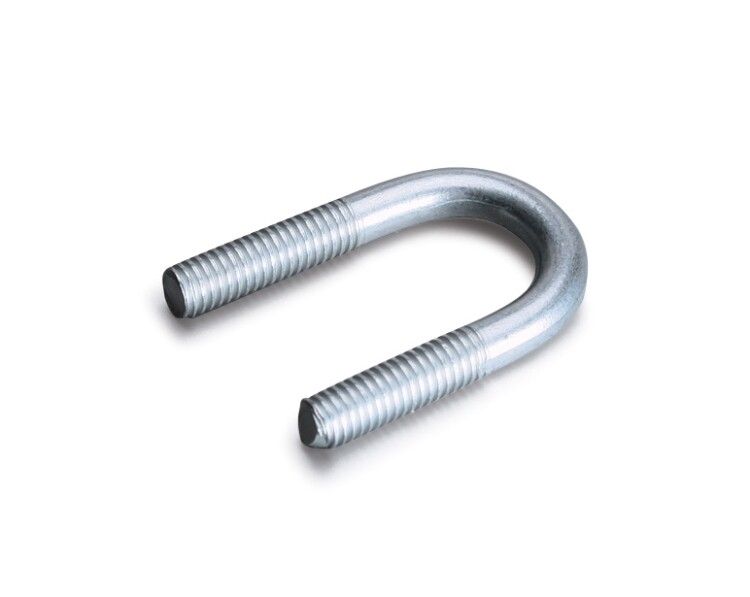

Болт-скоба U-образный Fortisflex M10 2" 74 мм оцинкованная Fortisflex 63125

Болт U-образный оцинкованный 2 дюйма М10 от Fortisflex и КВТ - это надёжное болтовое крепление в виде скобы из оцинкованной стали, предназначенное для фиксации труб и других изделий круглого сечения на вертикальных и горизонтальных поверхностях. Артикул 63125 обеспечивает устойчивую работу в широком диапазоне температур и подходит для инженерных систем, где важна коррозионная стойкость и точность монтажа.

Назначение и область применения

Болт U-образный оцинкованный 2 дюйма М10 используется для крепления труб - как стальных, так и полимерных - к стенам, потолкам, перекрытиям и другим жёстким основаниям. Подходит для монтажа инженерных коммуникаций в зданиях, на промышленных объектах и открытых территориях. Также применяется как скользящая опора для компенсации теплового расширения и для крепления шкафов, корпусов оборудования к круглым мачтам.

Технические характеристики

• Тип изделия: скoba (U-образная форма)
• Тип крепления: болтовое
• Метрический размер резьбы: M10 (диаметр резьбы 10 мм)
• Длина резьбы: 50 мм - позволяет использовать гайки и шайбы различной толщины
• Межцентровое расстояние: 74 мм - расстояние между центрами резьбовых отверстий, определяющее размер прохода для трубы
• Материал: сталь оцинкованная с гальваническим цинкованием
• Защитное покрытие: гальваническое цинкование - повышает стойкость к коррозии
• Диапазон рабочих температур: от -80 C до +150 C - подходит для экстремальных условий, включая холодные регионы и нагреваемые системы
• Цвет: стальной - естественный цвет оцинкованного металла

Совместимость и монтаж

Болт U-образный оцинкованный 2 дюйма М10 совместим с трубами внешним диаметром до 60–65 мм - рекомендуется проверять посадочный диаметр перед установкой. Устанавливается с помощью двух гаек M10 и шайб. Для фиксации на поверхности используются анкерные болты, дюбели или сварные крепления в зависимости от материала основания. Гальваническое покрытие не требует предварительной подготовки поверхности, но не допускает механического повреждения слоя цинка во время монтажа.

Безопасность и стандарты

Изделие соответствует требованиям к corrosion resistance для внутренних и наружных систем. Гальваническое цинкование соответствует ГОСТ 9.306, обеспечивающему срок службы до 10 лет в условиях умеренного климата. Температурный диапазон позволяет применять в соответствии с нормами СП 61.13330 для теплотехнических систем.

Преимущества

• Увеличенная прочность благодаря оцинкованной стали - выдерживает нагрузки от веса труб и ветровых воздействий
• Минимальная площадь контакта с трубой снижает риск деформации и повреждения поверхности
• Позволяет легко регулировать положение трубы при сборке - удобно при монтаже с учётом уклонов и компенсаций
• Высокая устойчивость к вибрациям - идеально для промышленных участков с работающим оборудованием
• Не требует специального инструмента - монтаж выполняется обычными гаечными ключами

Ограничения применения

• Не предназначена для крепления труб с диаметром более 65 мм - возможен провис или недостаточная фиксация
• Гальваническое цинкование менее устойчиво к агрессивным химическим средам - не рекомендуется для промышленных канализационных или химических систем
• Не следует использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, длительный контакт с водой может вызвать локальную коррозию
• Запрещено применять при температурах выше +150 C - материал теряет прочностные свойства

Примеры использования

• Фиксация водопроводных и отопительных труб в многоэтажных зданиях
• Крепление воздушных каналов HVAC к потолочным балкам
• Установка пластиковых труб на фасадах зданий
• Монтаж шкафов управления на круглых металлических мачтах на открытых площадках
• Подвеска кабельных трасс в промзонах с высокими уровнями вибрации

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр U-образной части был больше на 5–10 мм чем наружный диаметр трубы - это исключит давление на стенку
• Используйте две шайбы под каждую гайку: одну плоскую, одну пружинную - особенно при работе с вибрационными источниками
• При креплении к бетону используйте анкерные болты класса прочности не ниже 4.8
• Не затягивайте гайки слишком сильно - это может сплющить пластиковую трубу или повредить цинковое покрытие
• Для долговечности в агрессивной среде дополнительно смазывайте резьбу антикоррозийной paste (например, на основе меди)
