Кронштейн PL облегченный для подвеса лотка, горячеоцинкованный | BML1007HDZ DKC ДКС

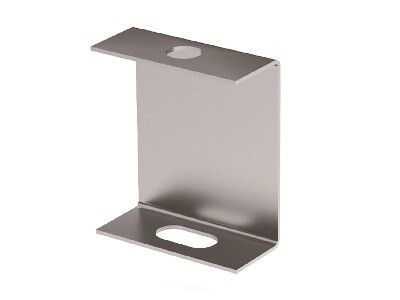

Скоба PL облегченная для подвеса лотка, горячеоцинкованная от DKC (ДКС), артикул bml1007hdz, предназначена для надежного крепления кабельных лотков к потолку с помощью подвесных шпилек. Эта модель из серии B5 Combitech обеспечивает устойчивость к механическим нагрузкам и защищает шпильки от перегиба при изменении положения трассы.

Назначение и область применения

Скоба PL облегченная для подвеса лотка, горячеоцинкованная используется для фиксации кабельных лотков на потолочных конструкциях через подвесные стержни. Подходит для систем, где требуется частая модификация трассы - например, при добавлении новых кабелей или переустройстве помещений. Обеспечивает предохранение шпилек от излома при колебаниях лотка. Удобна для монтажа в помещениях с повышенной влажностью, пылью или химически активной средой.

Технические характеристики

• Несущая способность: 588 Н - выдерживает вес до 60 кг при равномерном распределении нагрузки;
• Диаметр резьбы: 12,5 мм - совместима со стандартными шпильками М12;
• Материал: сталь оцинкованная - прочный основной элемент с антикоррозийным слоем;
• Защитное покрытие: горячее цинкование - гальванопокрытие методом погружения, обеспечивающее долгую защиту от ржавчины;
• Толщина металла: 2 мм - указана в спецификации; в описании указано 1,5 мм - возможна опечатка, используйте 2 мм как официальное значение;
• Цвет: серый - единообразный внешний вид с другими компонентами системы B5 Combitech;
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запыленность;
• Тип изделия: кронштейн подвесной - не является несущим элементом сам по себе, требует установки на шпильку.

Совместимость и монтаж

Скоба PL облегченная для подвеса лотка, горячеоцинкованная совместима с шпильками диаметром 12,5 мм и лотками, рассчитанными на подвесную систему. Крепление осуществляется путём просовывания шпильки через отверстие скобы и закручивания гайки сверху. Для усиления жесткости и снижения прогиба рекомендуется применять пару таких скоб, установленных друг против друга (зеркально), что позволяет распределить усилие и исключить боковое перемещение лотка. Гайки и шайбы должны соответствовать классу прочности не ниже 8.8.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию в условиях UHL(1,5) согласно ГОСТ 15150. Горячее цинкование соответствует DIN EN ISO 1461. Отсутствие открытых острых кромок снижает риск травм при монтаже. Не применяется в местах с постоянным воздействием открытого пламени или агрессивных кислотных/щелочных растворов.

Преимущества

• Высокая устойчивость к коррозии благодаря толстому слою цинка - служит дольше обычных черных аналогов;
• Облегченная форма снижает массу всей кабельной трассы без потери прочности;
• Запрограммированная конструкция предотвращает изгиб шпилек даже при значительных вибрациях;
• Совместима с продуктами серии B5 Combitech - легко комбинируется с другими элементами крепления DKC;
• Не требует дополнительной смазки или обслуживания после установки.

Ограничения применения

• Не предназначен для вертикального крепления к стенам - только для подвеса к потолочному перекрытию;
• Не выдерживает ударные и динамические нагрузки выше 588 Н - не следует использовать на движущихся механизмах;
• Не рекомендуется для монтажа в контакте с морской водой, хлорированными средами или кислотами - цинк будет разрушаться быстрее;
• Требует точного соблюдения шага между креплениями - максимальный интервал зависит от типа лотка и нагрузки, но не более 1,5–2 метров.

Примеры использования

• Фиксация кабельных лотков в серверных помещениях, где часто меняют проводку;
• Подвеска трасс в производственных цехах с высокой влажностью - например, на пищевых предприятиях;
• Монтаж в подземных переходах, тоннелях, тепловых пунктах - там, где важна долговечность и минимальное обслуживание;
• Альтернатива дорогостоящим алюминиевым креплениям в проектах с бюджетными ограничениями.

Практические советы

• Перед монтажом проверьте соответствие диаметра шпильки (12,5 мм) внутреннему отверстию скобы - не используйте M10 или M14 без адаптеров;
• При использовании двух скоб зеркально - обязательно затяните гайки одинаково, чтобы избежать перекоса лотка;
• Не забывайте про контргайки - особенно в вибрирующих зонах (например, рядом с насосами);
• Если лоток длиннее 3 метров - минимум три точки крепления, причем крайние - на расстоянии не более 30 см от торца;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии глубоких царапин заделайте их цинкосодержащим составом.
