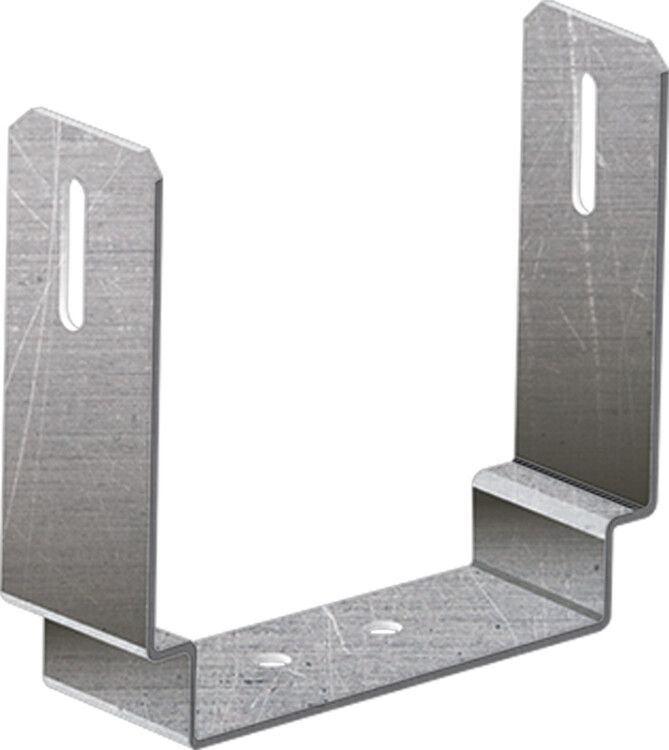

Скоба подвеса нижняя 100 мм. | CLP1-SPN-100 IEK

Скоба подвеса нижняя 100 мм от IEK (ИЭК), артикул clp1-spn-100, предназначена для надёжного крепления металлических кабельных лотков шириной 100 мм к потолку. Простая, долговечная и совместимая с большинством систем, она используется в промышленных и коммерческих объектах для организации кабельных трасс.

Назначение и область применения

Скоба подвеса нижняя 100 мм применяется для вертикального подвешивания металлических лотков - как прокатных, так и проволочных - к потолочным конструкциям. Она обеспечивает фиксацию лотка на заданной высоте с помощью шпильки или прямого крепления к бетону/металлоконструкции. Подходит для прокладки силовых и слаботочных кабелей в цехах, офисах, транспортных узлах, энергообъектах.

Технические характеристики

• Ширина лотка: 100 мм - оптимальна для стандартных лотков этого размера;
• Толщина материала: 2 мм - обеспечивает жёсткость и устойчивость к деформациям;
• Материал: сталь - прочная основа, выдерживающая механические нагрузки;
• Защитное покрытие: оцинковка - защищает от коррозии в помещениях с повышенной влажностью;
• Диапазон рабочих температур: от -60 до +60 C - работает в холодных и жарких условиях, включая неотапливаемые зоны;
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию без замены;
• Тип крепления: винтовое - позволяет использовать болты, шпильки или анкеры;
• Способ монтажа: потолочный - исключительно для крепления к горизонтальным поверхностям сверху;
• Нормативный документ: ГОСТ 14918-80 - соответствует требованиям к крепёжным элементам для кабельных систем.

Совместимость и монтаж

Скоба подвеса нижняя 100 мм универсально совместима с лотками шириной 100 мм, независимо от производителя. Монтаж выполняется через отверстия в основе скобы: к потолку крепится с помощью анкеров, шпилек или химических дюбелей. Для установки требуется доступ к потолочной плите или несущей конструкции. Установка возможна как на бетон, так и на металлопрофиль. Крепление винтовое - требует предварительного сверления отверстий.

Безопасность и стандарты

Скоба подвеса нижняя 100 мм изготовлена в соответствии с ГОСТ 14918-80, который регламентирует безопасность и прочность крепёжных элементов для кабельных систем. Оцинкованное покрытие снижает риск электрохимической коррозии, что важно при использовании в средах с перепадами влажности. Нагрузка на крепёж должна соответствовать весу заполненного лотка - не превышать допустимую нагрузку на точку крепления.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм;
• Долговечность - срок службы 20 лет при соблюдении условий эксплуатации;
• Универсальность - подходит ко всем типам лотков шириной 100 мм;
• Защита от коррозии - оцинковка сохраняет целостность даже в сырых помещениях;
• Простота монтажа - не требует специальных инструментов, кроме дрели и гаечного ключа.

Ограничения применения

• Не предназначен для крепления к стенам или полу - только к потолкам;
• Не рекомендуется для лотков шириной более 100 мм - может возникнуть перекос или недостаточная опора;
• Не подходит для мест с постоянными ударными нагрузками или вибрациями выше нормы - требуется дополнительная амортизация;
• Оцинкованное покрытие не гарантирует защиту в агрессивных химических средах (например, в кислотных цехах).

Примеры использования

• Подвес лотка с силовыми кабелями в производственном цехе;
• Фиксация кабельного канала в подвале торгового центра;
• Монтаж трассы для сигнализации и связи в холодном складском помещении;
• Обустройство кабельной системы в автостоянке с высокой влажностью.

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстия в скобе соответствовал выбранному крепёжу - обычно подходит M8–M10;
• При установке на бетон используйте анкерные болты с распорной частью - это повысит надёжность;
• Не затягивайте винты слишком сильно - можно повредить резьбу или деформировать оцинкованное покрытие;
• Для длинных участков трассы рекомендуется шаг между скобами не более 1,5 метра - особенно при заполненных лотках;
• Скоба подвеса нижняя 100 мм от IEK (ИЭК), артикул clp1-spn-100, хорошо сочетается с другими элементами серии CLP - используйте однотипные комплектующие для единых нагрузок и эстетики.
