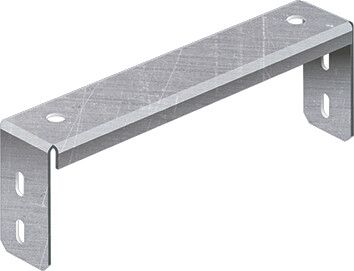

Скоба подвеса верхняя 500 мм. | CLP1-SPV-500 IEK

Скоба подвеса верхняя 500 мм от IEK (ИЭК), артикул clp1-spv-500, предназначена для надёжного крепления металлических кабельных лотков к потолочным конструкциям. Продукт из оцинкованной стали обеспечивает долгий срок службы и совместим с лотками по ГОСТ 14918-80.

Назначение и область применения

Скоба подвеса верхняя 500 мм используется для подвеса металлических лотков - как прокатных, так и проволочных - к потолкам, перекрытиям или другим несущим горизонтальным поверхностям. Подходит для прокладки кабельных трасс в помещениях с высокой нагрузкой на систему: офисах, производственных цехах, жилых комплексах, энергообъектах. Устанавливается исключительно в потолочном исполнении.

Технические характеристики

• Высота подвеса: 500 мм
• Ширина канала: 400 мм - позволяет фиксировать лотки шириной до этого значения
• Материал: сталь оцинкованная с горячим цинкованием - устойчивость к коррозии, особенно в условиях повышенной влажности
• Тип крепления: винтовой - надёжное и регулируемое соединение
• Тип соединения: винтовое - возможность сборки без сварки
• Цвет: серебристый - соответствует цвету оцинкованной стали
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к кабельным системам
• Совместимость с лотками: да - подходит для большинства стандартных металлических лотков

Совместимость и монтаж

Скоба подвеса верхняя 500 мм совместима с лотками, имеющими ширину до 400 мм. Монтируется через предварительно просверленные отверстия в потолке с использованием анкеров или химических дюбелей. Крепление осуществляется винтом, который проходит через основание скобы и фиксирует её к несущей поверхности. Лоток крепится к нижней части скобы с помощью болтов или защёлок - в зависимости от типа лотка. Накладной зажим обеспечивает плотную посадку без деформации стенок лотка.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу для кабельных систем в зданиях. Горячее цинкование гарантирует электроизоляцию от коррозии, что снижает риск возникновения точечных повреждений и последующего выхода системы из строя. Конструкция не содержит острых кромок, исключающих травмы при монтаже.

Преимущества

• Увеличенная высота подвеса (500 мм) - удобна для прокладки трасс в помещениях с высокими потолками или сложными коммуникациями
• Оцинковка горячим способом - более прочное и равномерное покрытие, чем гальванизация холодным методом
• Винтовое соединение - позволяет легко демонтировать и заменить элемент без повреждения других участков системы
• Поддержка стандартных лотков - не требует адаптеров или специальных комплектующих
• Долгий срок службы - экономия на обслуживании и замене в течение всего жизненного цикла объекта

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от атмосферных осадков и УФ-излучения
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - даже оцинкованная сталь подвержена химической коррозии
• Работает только с лотками шириной ≤ 400 мм - для более широких требуется другая модель
• Требует твёрдой несущей поверхности - не подходит для крепления к гипсокартону, пеноблоку или другим хрупким материалам без усиления

Примеры использования

• Подвес лотков в серверных помещениях - для прокладки силовых и сетевых кабелей
• Монтаж кабельных трасс в производственных цехах - например, на заводах по выпуску оборудования
• Обустройство электроснабжения в многоэтажных жилых домах - при прокладке лотков между этажами
• Создание распределительных систем в торговых центрах - где важна видимость и доступность кабелей

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстия в потолке соответствовал выбранному анкеру - не используйте слишком маленький или большой крепёж
• При установке нескольких скоб подряд - выдерживайте шаг не менее 1,5–2 метров, чтобы избежать прогиба лотка
• Для лотков с крышкой - убедитесь, что высота подвеса (500 мм) не мешает открыванию крышки при обслуживании
• При работе в сырых помещениях - дополнительно контролируйте состояние оцинковки каждые 3–5 лет; при появлении белого налёта - протрите сухой ветошью, не используйте масла или смазки
• Артикул clp1-spv-500 - часть серии CLP от IEK (ИЭК); все элементы этой серии совместимы между собой - можно комбинировать с другими креплениями и переходниками
