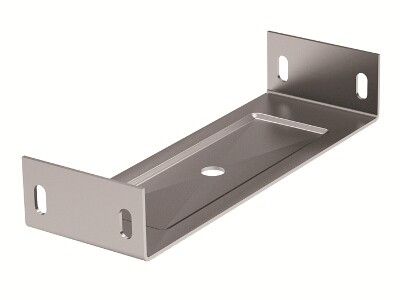

Направляющая SPC под лоток осн.100, горячеоцинкованная | BMT1010HDZ DKC ДКС

Направляющая SPC под лоток основание 100 мм горячеоцинкованная от DKC (ДКС) - элемент крепления для универсальных кабельных лотков шириной 100 мм, обеспечивающий надёжный и долговечный подвес в условиях повышенной влажности и агрессивной среды. Артикул bmt1010hdz из серии B5 Combitech предназначен для систем с невысокой механической нагрузкой.

Назначение и область применения

Направляющая SPC под лоток основание 100 мм горячеоцинкованная используется для фиксации кабельных лотков к потолочным или стеновым конструкциям через шпильки. Подходит для установки в помещениях с умеренной влажностью, на объектах с низкой и средней плотностью кабельной нагрузки - например, в офисах, серверных, производственных цехах, где требуется организовать аккуратную и защищённую трассу для слаботочных или силовых кабелей.

Технические характеристики

• Ширина совместимого лотка: 100 мм
• Максимальная высота кабельного канала: 37 мм
• Толщина металла: 2 мм
• Материал: сталь с горячим цинкованием
• Покрытие: гальванопокрытие методом горячего погружения - равномерный слой цинка, устойчивый к механическому воздействию
• Цвет: светло-серый
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температуре от −40 C до +40 C и влажности до 98%
• Тип крепления: винтовой - через предварительно установленные шпильки
• Исполнение: накладной зажим - крепится сверху к борту лотка
• Тип лотка: универсальный - совместим со всеми лотками шириной 100 мм, соответствующими ГОСТ/EN

Совместимость и монтаж

Направляющая SPC под лоток основание 100 мм горячеоцинкованная устанавливается поверх бортов лотка. Для монтажа необходимы шпильки M8–M10, закреплённые в несущей конструкции. Крепление осуществляется гайками с шайбами - не требует сварки или специального оборудования. Убедитесь, что внутренняя ширина лотка точно соответствует 100 мм - отклонение более +-1 мм может затруднить фиксацию. Направляющие можно комбинировать с другими элементами серии B5 Combitech для сборки полноценной кабельной системы.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для помещений с повышенной влажностью и агрессивными средами. Горячее цинкование обеспечивает соответствие нормам corrosion resistance по ISO 1461. Климатическое исполнение УХЛ(1,5) позволяет применять направляющую в соответствии с ГОСТ 15150.

Преимущества

• Высокая коррозионная стойкость благодаря толщине цинкового слоя при горячем цинковании - в отличие от гальванизации холодным способом
• Жесткая конструкция из стали 2 мм исключает прогиб даже при максимальной нагрузке
• Накладной зажим позволяет легко демонтировать лоток без снятия всей системы
• Светло-серый цвет не выделяется на фоне других компонентов кабельной трассы
• Совместимость с серийной продукцией DKC B5 Combitech - возможность расширения системы без замены комплектующих

Ограничения применения

• Не предназначена для лотков шириной больше 100 мм - возможен перекос и потеря устойчивости
• Не рекомендовано использовать в местах с постоянным контактом с открытыми химическими реагентами (например, кислоты, щёлочи) - цинк может разрушаться
• Запрещено применять в качестве несущего элемента для тяжёлых лотков с большим количеством кабелей - максимальная нагрузка рассчитана на легкие и средние трассы
• Не подходит для монтажа в условиях частых ударных нагрузок или вибраций без дополнительной фиксации

Примеры использования

• Подвес кабельных лотков в серверной комнате с сетевым оборудованием
• Разводка слаботочных кабелей (LAN, CCTV, телефония) в административном здании
• Фиксация лотков на потолке в пищевом цеху с регулярной мойкой (при условии отсутствия прямого попадания воды на крепления)
• Обустройство кабельных трасс в подземных переходах с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы борта лотка были ровными - деформированные края могут не войти в зажим
• Используйте гайки с пластиковыми или резиновыми шайбами для снижения вибрационного шума
• При установке на длинных участках - делайте шаг между точками крепления не более 1,5 метра
• Для защиты от конденсата в сырых помещениях - дополнительно смажьте места контакта с шпильками антикоррозийной смазкой
• Артикул bmt1010hdz - идеально сочетается с лотками DKC серии B5 Combitech; при использовании сторонних лотков - уточните толщину борта (должна быть ≤ 1,5 мм)
