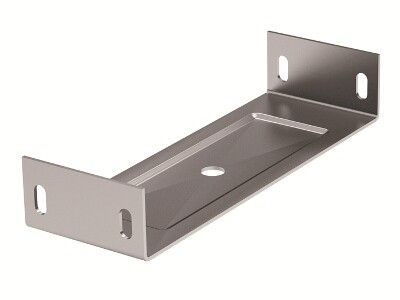

Направляющая SPC под лоток осн.500, горячеоцинкованная | BMT1050HDZ DKC ДКС

Направляющая под лоток SPC основание 500 мм горячеоцинкованная от DKC (ДКС) - элемент крепления для универсальных кабельных лотков шириной до 500 мм, предназначенный для надёжного подвеса на шпильки в условиях повышенной влажности и агрессивной среды. Артикул bmt1050hdz из серии B5 Combitech обеспечивает долговечную работу благодаря защите методом горячего цинкования.

Назначение и область применения

Направляющая под лоток SPC основание 500 мм горячеоцинкованная используется для фиксации кабельных лотков на вертикальных или горизонтальных поверхностях через шпильки. Подходит для систем с невысокой механической нагрузкой - например, для прокладки слаботочных кабелей, сигнальных проводов, сетевых кабелей и малогабаритных силовых жил. Часто применяется в офисах, серверных, телекоммуникационных узлах, производственных помещениях с контролируемой средой.

Технические характеристики

• Ширина лотка: 500 мм - максимальный размер совместимого лотка;
• Высота кабельного канала: до 37 мм - определяет глубину установки лотка;
• Толщина металла: 2 мм - обеспечивает достаточную жесткость при минимальном весе;
• Материал: сталь - прочная, технологичная основа для крепления;
• Покрытие: горячее цинкование - гальванопокрытие методом погружения, равномерное и устойчивое к коррозии;
• Цвет: светло-серый - соответствует стандартному цвету оцинкованной стали;
• Климатическое исполнение: УХЛ(1,5) - допускает эксплуатацию в закрытых помещениях с умеренной влажностью и перепадами температур;
• Тип крепления: винтовой - крепится к шпилькам с помощью гаек и шайб;
• Тип исполнения: накладной зажим - монтируется сверху на лоток, не требует внутренней модификации.

Совместимость и монтаж

Направляющая под лоток SPC основание 500 мм горячеоцинкованная совместима со всеми универсальными лотками шириной до 500 мм, имеющими стандартные боковые выступы. Для монтажа требуется предварительно установленная шпилька (M8/M10) с шагом не более 1 метра. Направляющая устанавливается поверх лотка, фиксируется двумя гайками снизу. Не требует сверления или резки лотка - удобна для быстрой сборки и последующей переустановки. Рекомендуется использовать комплектные шайбы и гайки от DKC для гарантированной герметичности и противоскольжения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам по электробезопасности для кабельных систем. Горячее цинкование снижает риск возникновения электрохимической коррозии между сталью и другими металлами. Климатическое исполнение УХЛ(1,5) гарантирует безопасную работу при температуре от −40C до +40C и относительной влажности до 95% при отсутствии конденсата.

Преимущества

• Увеличенный срок службы благодаря плотному слою цинка - защита сохраняется даже при небольших механических повреждениях;
• Не требует специального инструмента для монтажа - достаточно гаечного ключа;
• Поддерживает лоток на заданной высоте, исключая прогиб при распределённой нагрузке;
• Светло-серый цвет не маскирует дефекты покрытия - легко выявить повреждения при осмотре;
• Совместима с продукцией серии B5 Combitech - позволяет собирать единые системы крепления.

Ограничения применения

• Не предназначен для лотков шириной более 500 мм - возможен прогиб и потеря устойчивости;
• Не рекомендован для открытых площадок, где есть постоянный контакт с дождём, снегом или соляным туманом - хотя цинк защищает, длительное воздействие внешних факторов сокращает срок службы;
• Не подходит для мощных силовых лотков с большими массами кабелей - максимальная нагрузка рассчитана на слаботочные сети;
• Запрещено применять в контакте с медью или алюминием без изоляции - возможна гальваническая коррозия.

Примеры использования

• Подвес кабельных лотков в серверной комнате с Ethernet и UTP-проводами;
• Фиксация лотков в медицинских учреждениях для передачи сигналов оборудования;
• Разводка слаботочных систем в административных зданиях;
• Обустройство кабельных трасс в цехах с периодическими мойками - устойчивость к влаге важна.

Практические советы

• Перед монтажом проверьте, что шпилька проходит точно по центру направляющей - смещение вызывает перекос лотка;
• Не затягивайте гайки слишком сильно - это может деформировать тонкий металл (2 мм);
• Если лоток будет нагружаться часто, увеличьте количество точек крепления - шаг между направляющими лучше делать 0,6–0,8 м вместо 1 м;
• При использовании в помещении с химически активной средой (например, химлаборатория) дополнительно проверьте совместимость с материалами лотка - некоторые пластиковые лотки могут реагировать с цинком;
• Артикул bmt1050hdz можно комбинировать с другими элементами серии B5 Combitech - это упрощает заказ запчастей и ремонт.
