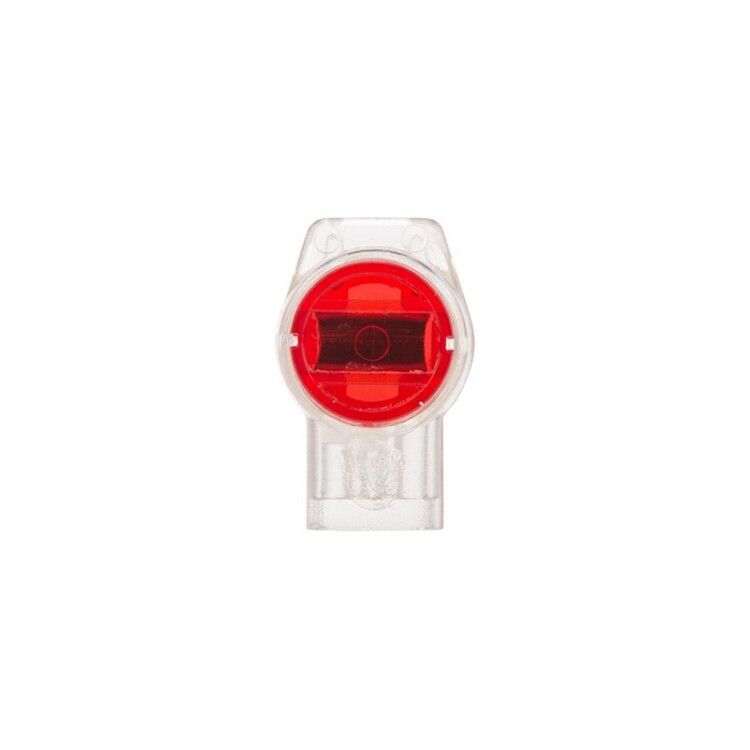

Скотч-лок изолированный К-3, (d=0,4-0,9 мм), D=1,67 мм | 07-5403 REXANT MEET

Скотч-лок изолированный К3 - это компактный соединитель для трёх проводов с диаметром жилы 0,4–0,9 мм, обеспечивающий быстрое и надёжное соединение без зачистки изоляции. Бренд Rexant предлагает этот продукт в упаковке из 100 штук (артикулы etm07-5403 и 07-5403), что делает его удобным для массового монтажа в слаботочных системах.

Назначение и область применения

Скотч-лок изолированный К3 предназначен для соединения трёх одножильных медных проводов без предварительного удаления изоляции. Подходит для работ в слаботочных цепях: телефонные сети, сигнализация, видеонаблюдение, освещение низкого напряжения, автоматика и контрольно-измерительные устройства. Применяется как в новых монтажах, так и при ремонте существующих кабельных трасс.

Технические характеристики

• Тип: соединитель одиночных проводников, изолированный
• Диаметр жилы: 0,4 – 0,9 мм (соответствует сечению 0,4 – 0,9 мм2)
• Наружный диаметр: 1,67 мм
• Максимальное количество соединяемых жил: 3
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет: прозрачный
• Имеет антикоррозионную смазку и гидрофобный гель внутри корпуса
• Рабочая температура: от 0 C (не предназначена для работы ниже нуля)

Совместимость и монтаж

Скотч-лок изолированный К3 совместим только с одножильными медными проводами указанного диаметра. Медные многожильные провода, алюминий и провода с большим сечением - не подходят.

Для монтажа:

1. Уложите три провода параллельно вдоль корпуса скотч-лока.
2. Зажмите устройство плоскогубцами или специальным инструментом (например, модель 12-4612-4) до характерного щелчка.
3. При правильном обжиме внутренние металлические пластины прорезают изоляцию и образуют герметичный контакт.

Не используйте силовые инструменты - перегрузка может повредить контактную группу.

Безопасность и стандарты

Скотч-лок изолированный К3 обеспечивает электроизоляцию и защиту от коррозии благодаря внутреннему гелю и ПВХ-корпусу. Однако он не сертифицирован для высоковольтных сетей (выше 1000 В) и не предназначен для открытой прокладки под прямыми солнечными лучами или в условиях постоянного воздействия химических сред.

Преимущества

• Не требует зачистки изоляции - экономит время и снижает риск ошибок
• Автоматическая герметизация: гидрофобный гель защищает контакт от влаги и окисления
• Прозрачная оболочка позволяет визуально проверить качество соединения
• Высокая плотность упаковки: 100 шт. в одной упаковке - оптимален для крупных проектов
• Стабильный контакт даже при колебаниях температур в рабочем диапазоне

Ограничения применения

• Не применяется при температурах ниже 0 C - гель теряет эластичность, возможен отказ контакта
• Не подходит для проводов толще 0,9 мм - не произойдёт прорезание изоляции
• Не используется в мощных цепях (более 1 А постоянного/переменного тока) - риск перегрева
• Не рассчитан на механическую нагрузку: не следует применять там, где провода будут часто изгибаться или подвергаются растяжению
• Не заменяет соединители с заземлением - не имеет функции защиты от УЗО/ГЗ

Примеры использования

• Подключение датчиков движения в системе домашней безопасности
• Объединение проводов от нескольких камер наблюдения перед входом в контроллер
• Ремонт обрывов в телефонной линии или Ethernet-кабелях категории Cat5e (при условии соответствия диаметра жил)
• Соединение проводов в распределительных коробках светильников с LED-лентами

Практические советы

• Перед монтажом убедитесь, что все провода имеют одинаковый диаметр - разница более 0,1 мм может привести к плохому контакту
• Если провод слишком мягкий или сплющен - слегка вытяните его перед вставкой, чтобы обеспечить равномерное давление
• Проверьте после обжима: если провода легко вынимаются - соединение некачественное; повторите операцию
• Храните скотч-локи в сухом месте - хотя они защищены от влаги, длительное воздействие высокой влажности может снизить долговечность ПВХ
• Для массовой установки используйте инструмент с фиксированной силой обжима - это исключит человеческий фактор
