Соединитель арматурный (1813 KL) | 5014425 OBO Bettermann

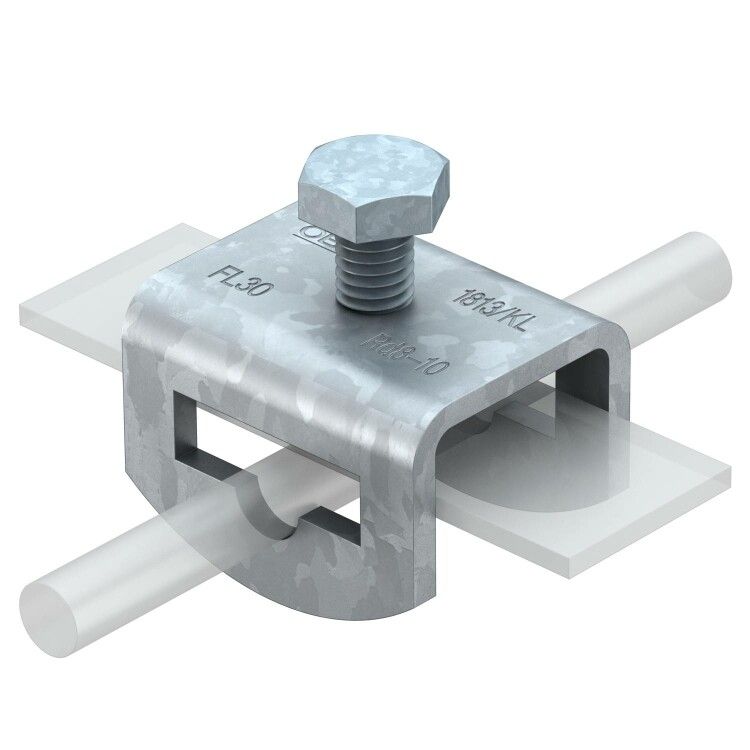

Соединитель арматурный (1813 KL) от OBO BETTERMANN предназначен для надёжного электрического соединения круглых и плоских медных проводников в заземляющих системах. Артикул 5014425 обеспечивает прочное соединение с помощью винта M10, что делает его удобным для монтажа на объектах с высокими требованиями к долговечности.

Назначение и область применения

Соединитель арматурный (1813 KL) используется для создания электрических соединений между проводниками в системах молниезащиты и заземления. Подходит для соединения одного круглого провода с другим, либо двух плоских проводников. Применяется в промышленных, энергетических и строительных объектах - например, для связи арматуры фундамента с контуром заземления, подключения токоотводов или соединения полосовой стали.

Технические характеристики

• Тип изделия: Клемма
• Совместимость с проводником: круглые - диаметром 8–10 мм; плоские - шириной 30 мм
• Материал корпуса: сталь
• Покрытие: горячий цинк - защищает от коррозии в агрессивных средах
• Тип крепежа: винт M10×20 с шестигранной головкой
• Обозначение типа: 1813 KL

Совместимость и монтаж

Соединитель арматурный (1813 KL) совместим с проводниками из меди или оцинкованной стали, соответствующих указанным габаритам. Для установки требуется только гаечный ключ на 17 мм. Винт M10×20 затягивается до упора - контакт обеспечивается за счёт давления на поверхность проводника. Монтаж выполняется без предварительной подготовки проводов: не требует зачистки, опрессовки или сверления.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим соединениям в соответствии с ГОСТ Р 50571 и IEC 62305. Горячее цинкование гарантирует соответствие классу коррозионной стойкости C4-C5, что допускает применение в условиях повышенной влажности и атмосферного воздействия.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Устойчивость к коррозии - покрытие горячим цинком увеличивает срок службы
• Быстрая установка - один винт, никаких дополнительных элементов
• Поддерживает двойную функцию: соединяет круглый с плоским проводником, а также два плоских

Ограничения применения

• Не предназначена для работы с алюминиевыми проводниками - возможна электрохимическая коррозия
• Не рекомендуется использовать в местах постоянного контакта с химически активными жидкостями (например, кислоты, щелочи)
• Работает только с проводниками строго 8–10 мм Ø или 30 мм ширины - несовместим с более тонкими или толстыми

Примеры использования

• Соединение арматуры бетонного фундамента с вертикальным заземлителем
• Подключение полосы 30×4 мм к медному токоотводу диаметром 10 мм
• Замыкание участков заземляющего контура из стальной полосы
• Присоединение металлических трубопроводов к системе уравнивания потенциалов

Практические советы

• Перед монтажом убедитесь, что проводники плотно прилегают к внутренним поверхностям клеммы - зазор снижает проводимость
• При использовании в открытом воздухе проверяйте состояние покрытия каждые 2–3 года - при повреждении цинка восстанавливайте его антикоррозийным составом
• Не используйте смазку или герметик - они нарушают электрический контакт
• При необходимости замены - открутите винт M10×20, он не является частью комплекта и может быть заменён аналогичным
• Артикул 5014422 - это тот же соединитель арматурный (1813 KL), просто другой номер в каталоге OBO BETTERMANN
