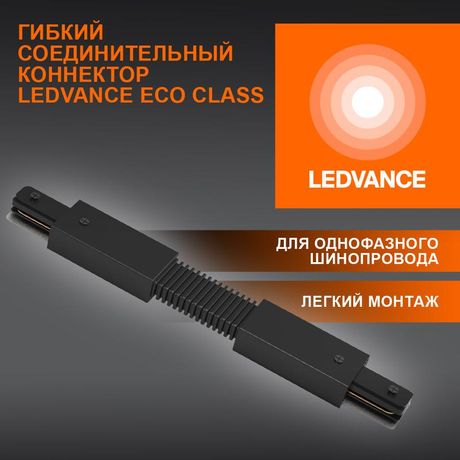

Соединитель черный для шинопровода LEDVANCE - 4099854256387 Osram

Соединитель для шинопровода LEDVANCE ECO TRACKRAIL1PH FX CONNECT BK50X1RULEDV черный обеспечивает гибкое соединение между секциями однофазного трекового шинопровода, позволяя формировать криволинейные участки системы освещения. Этот элемент используется в комплекте с другими аксессуарами LEDVANCE для сборки трековых систем сложной формы.

Назначение и область применения

Соединитель для шинопровода LEDVANCE ECO TRACKRAIL1PH FX CONNECT BK50X1RULEDV черный предназначен для стыковки двух прямых участков трека под углом, сохраняя электрическую целостность цепи. Он позволяет создавать изгибы, круговые или произвольные контуры в трековой системе освещения. Применяется в коммерческом и офисном освещении, где требуется гибкая расстановка светильников - например, в магазинах, выставочных залах, галереях и административных помещениях.

Технические характеристики

• Номинальное напряжение: 230 В
• Количество фаз: 1
• Тип изделия: Соединитель
• Способ монтажа: Накладной / Подвесной
• Цвет корпуса: Черный
• Степень защиты: IP20 - защищает от контакта с пальцами и твердыми предметами, но не от воды и пыли
• Материал корпуса: Алюминий

Совместимость и монтаж

Соединитель совместим исключительно с трековыми шинопроводами серии LEDVANCE ECO TRACKRAIL1PH. Устанавливается на готовые прямые участки трека без необходимости резки или сверления. Крепление осуществляется через фиксирующие зажимы, которые плотно захватывают боковые грани профиля. Электрическое подключение происходит автоматически при вставке - контактные площадки внутри соединителя замыкают цепь при правильной установке. Монтаж можно выполнить одним человеком без специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP20 исключает применение в условиях повышенной влажности, пыли или на улице. Для безопасной работы система должна быть подключена через устройство защитного отключения (УЗО) и соответствовать нормам ПУЭ.

Преимущества

• Гибкое соединение позволяет формировать любые изгибы трека без жестких углов
• Алюминиевый корпус обеспечивает прочность и хорошую теплопроводность
• Автоматическое электроподключение снижает риск ошибок при монтаже
• Работает с широкой линейкой аксессуаров LEDVANCE - легко масштабируется
• 2 года гарантии от производителя

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для многополосных (трехфазных) систем - только для однофазных треков ECO TRACKRAIL1PH
• Не рекомендован для нагрузок выше 10 А - проверяйте суммарную мощность подключенных светильников
• Не является самостоятельным источником питания - требует подключения к другим секциям трека

Примеры использования

• Формирование овального или S-образного трека над торговым залом
• Создание радиальной системы освещения вокруг центральной зоны в выставочном пространстве
• Обход колонн, перегородок или оборудования в офисах и складах
• Сборка многоуровневых решений с переходами между уровнями потолка

Практические советы

• Перед монтажом убедитесь, что концы трека имеют одинаковый тип крепления - соединитель работает только с оригинальными профилями LEDVANCE ECO TRACKRAIL1PH
• Проверьте, чтобы соединитель был полностью вставлен до щелчка - неполная установка может вызвать нагрев или потерю контакта
• Не используйте более одного такого соединителя подряд - это снижает механическую устойчивость всей системы
• При планировании схемы учтите, что каждый соединитель увеличивает общую длину трека на ~50 мм
• Скачайте официальную схему подключения от LEDVANCE - она показывает допустимые комбинации и максимальную длину цепи
