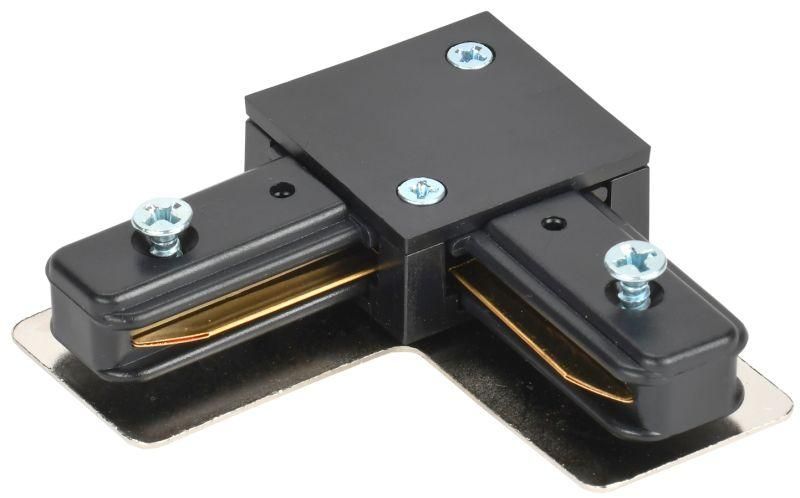

Соединитель коннектор L-образный внутренний для однофазного шинопровода черный - LT-SO0D-SLV-1-K02 IEK

Соединитель L-образный внутренний для однофазного шинопровода черный от IEK (ИЭК), артикул lt-so0d-slv-1-k02, предназначен для создания угловых переходов в трековой системе освещения на базе шинопровода. Он позволяет изменять направление тока без подключения новых точек питания, сохраняя целостность цепи.

Назначение и область применения

Соединитель L-образный внутренний применяется исключительно для механического и электрического соединения двух участков однофазного шинопровода под углом 90 градусов. Он не имеет выводов для подключения нагрузки - то есть нельзя подключать светильники напрямую к этому элементу. Его задача - формировать изгибы в трековой системе, чтобы организовать сложную геометрию освещения: повороты, L-образные контуры, пересечения.

Подходит для интерьеров торговых залов, выставочных помещений, офисов, мастерских - там, где требуется гибкая и модульная система освещения. Особенно эффективен при частой смене расположения светильников, так как не требует перепроектирования проводки.

Технические характеристики

• Напряжение: 220 В - рассчитан на работу в бытовых и коммерческих сетях переменного тока
• Количество фаз: 1 - совместим только с однофазными шинопроводами
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток
• Цвет: чёрный - маскирует следы эксплуатации, гармонирует с большинством современных решений
• Срок службы: 50 000 часов - при нормальных условиях работы соответствует более чем 5 лет непрерывной эксплуатации
• Класс защиты от поражения током: I - требует обязательного подключения к заземляющему проводнику
• Способ монтажа: накладной, настенный/подвесной - крепится поверх основания, не требует штробления стен

Совместимость и монтаж

Соединитель L-образный внутренний совместим только с однофазными шинопроводами серии LIGHTING от IEK. Убедитесь, что внешние габариты и контактные площадки вашего шинопровода точно соответствуют этим параметрам - несовместимые модели не обеспечат надёжный контакт.

Установка выполняется вручную: совместите концы двух участков шинопровода с входящими и выходящими пазами соединителя, плотно введите до щелчка. Крепление к поверхности осуществляется через предварительно просверленные отверстия в корпусе с использованием саморезов или дюбелей. Нельзя использовать силовые инструменты - риск повреждения внутренних контактов.

Безопасность и стандарты

Соединитель соответствует требованиям класса защиты I - заземление обязательно. Без заземляющего провода использование запрещено. IP20 не допускает применение во влажных помещениях (ванна, бассейн, улица, подвалы с высокой влажностью). Материал корпуса не горюч, но не предназначен для мест с повышенным тепловыделением (например, рядом с нагревательными приборами).

Преимущества

• Не требует демонтажа всей системы при изменении конфигурации освещения
• Обеспечивает надёжный электрический контакт без потерь мощности
• Легко монтируется без специального инструмента
• Чёрный цвет не бросается в глаза, хорошо сочетается с любым дизайном
• Работает в паре с другими элементами серии LIGHTING - все компоненты взаимозаменяемы

Ограничения применения

• Нельзя использовать для подключения светильников - только для соединения участков шинопровода
• Не подходит для трехфазных систем
• Запрещена установка в условиях влажности выше 80%, пыли, агрессивных сред
• Не предназначена для открытого монтажа на улице или в неотапливаемых помещениях
• Не рекомендован для мест с постоянными вибрациями - возможен ослабление контакта

Примеры использования

• Формирование L-образного контура вокруг колонны в торговом зале
• Переход между двумя прямыми секциями шинопровода в длинном коридоре
• Создание углового маршрута для освещения витрин в магазине одежды
• Связка вертикальной и горизонтальной части шинопровода в многоуровневой выставке

Практические советы

• Перед сборкой проверьте, что шины внутри обоих участков шинопровода находятся в одном положении - иначе контакт будет нарушен
• При закреплении используйте два крепежа - один на каждом плече соединителя - для равномерного распределения нагрузки
• Не затягивайте крепеж слишком сильно - пластиковый корпус легко деформируется
• Если система работает на максимальной нагрузке, периодически проверяйте температуру соединителя - он не должен быть горячим
• Для долговечности лучше всего использовать этот соединитель вместе с оригинальными светильниками и ответвительными элементами IEK серии LIGHTING
