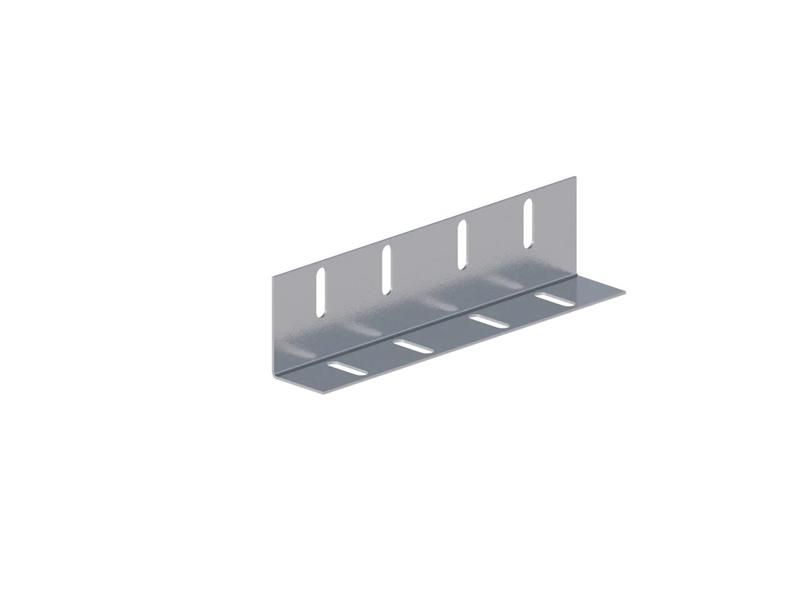

Соединитель лотковый ЛМс-СЛ 50-1,5ц УТ1,5 - Н0121510340 СОЭМИ

Соединитель для кабельного лотка сталь 1.5мм, оцинкованный, ЛАСМ.26.50.200.1,5.1, ЛМс-СЛ цУТ1.5, СОЭМИ - элемент для надёжного соединения прямых участков кабельных лотков из стали с горячеоцинкованным покрытием. Применяется в системах прокладки кабелей на объектах промышленной автоматизации, энергетике и инфраструктуре.

Назначение и область применения

Соединитель для кабельного лотка сталь 1.5мм, оцинкованный, ЛАСМ.26.50.200.1,5.1, ЛМс-СЛ цУТ1.5, СОЭМИ используется исключительно для соединения двух прямых секций кабельного лотка одинаковой высоты - 50 мм. Каждое соединение требует установки двух таких соединителей - по одному с каждой стороны лотка. Подходит для монтажа в закрытых помещениях и на улице при соблюдении условий эксплуатации.

Технические характеристики

• Тип изделия: соединитель винтовой
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Толщина стенки: 1,5 мм
• Длина: 200 мм
• Высота: 50 мм - соответствует стандартным кабельным лоткам этой высоты
• Цвет: серый
• Исполнение: без встроенного соединителя - требует внешних болтов М6
• Климатическое исполнение: УТ1,5 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Соединитель для кабельного лотка сталь 1.5мм, оцинкованный, ЛАСМ.26.50.200.1,5.1, ЛМс-СЛ цУТ1.5, СОЭМИ совместим только с лотками высотой 50 мм и толщиной стенки около 1,5–2 мм. Для сборки требуется:

• Два соединителя на каждую точку стыка лотков
• Четыре болта M6 с гайками и шайбами (не входят в комплект)
• Правильная выравнивание кромок лотков перед затяжкой

Не используйте этот соединитель для угловых, T-образных или переходных соединений - он предназначен только для прямых стыков.

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает долговечную защиту от коррозии, что снижает риск аварий из-за разрушения металла. Климатическое исполнение УТ1,5 позволяет применять соединитель в условиях, близких к промышленным - с перепадами температур и влажностью, но без постоянного воздействия открытой воды или химически активных сред.

Преимущества

• Высокая прочность благодаря толщине металла 1,5 мм и качественному горячему цинкованию
• Устойчивость к коррозии - особенно важна в агрессивных средах (цеха, элеваторы, тепловые пункты)
• Стандартизированная форма - гарантирует плотный контакт с лотками одного типа
• Производится по жесткому контролю качества - минимизирует риск брака при массовом монтаже

Ограничения применения

• Не подходит для лотков другой высоты - например, 100 мм или 200 мм
• Не предназначена для наружного монтажа в зонах с постоянным контактом с водой - не имеет IP-защиты
• Не заменяет уголки, тройники или переходники - только прямые стыки
• Требует обязательного использования болтов М6; саморезы или заклепки не подходят

Примеры использования

• Соединение секций лотков на конвейерной линии в пищевой промышленности
• Прокладка силовых кабелей в распределительном щите на заводе
• Обустройство кабельных путей в подземных тоннелях и кабельных коллекторах
• Монтаж в системах автоматизации на объектах ЖКХ и транспорта

Практические советы

• Перед монтажом проверьте, чтобы края лотков были ровными - иначе соединитель будет деформироваться при затяжке
• Затягивайте болты равномерно, чередуя их по диагонали - так предотвращается перекос
• При использовании в сырых местах дополнительно смажьте резьбу болтов антикоррозийной paste
• Соединители ЛАСМ.26.50.200.1,5.1, ЛМс-СЛ цУТ1.5, СОЭМИ можно заказывать партиями - производитель обеспечивает стабильные поставки
• Не забудьте купить два экземпляра на каждый стык - один соединитель недостаточен для надёжного соединения
