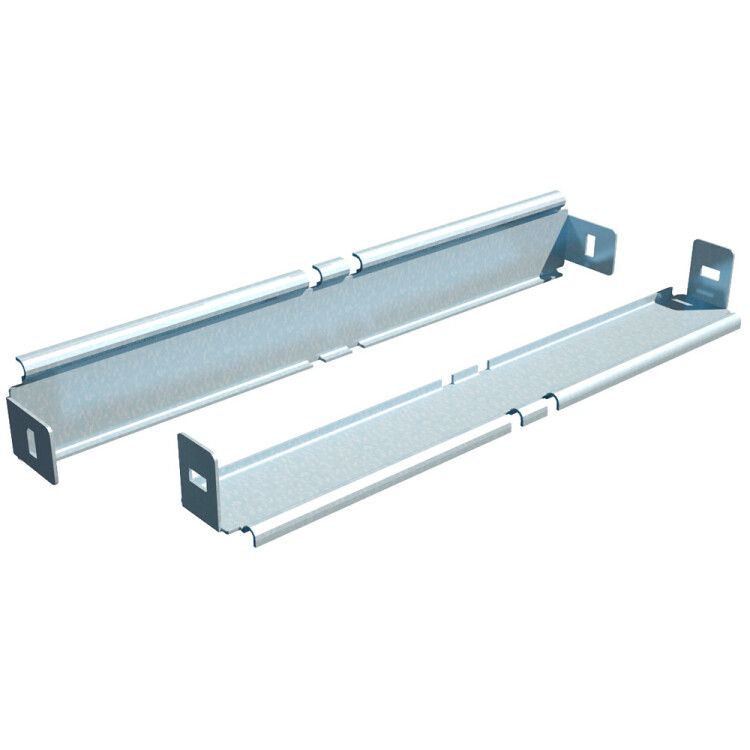

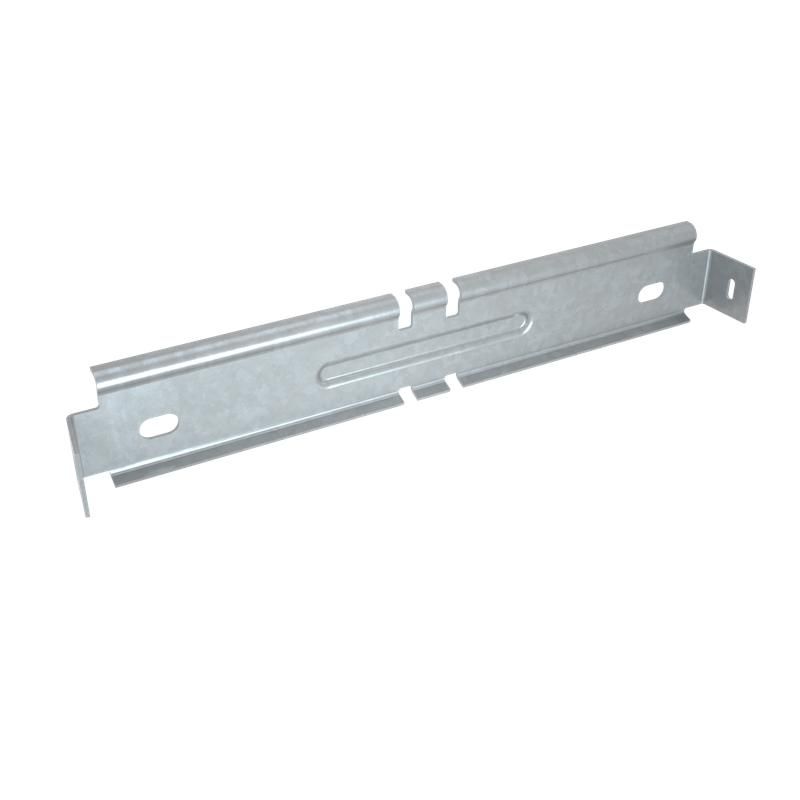

Безвинтовой соединитель INOX304 - BVS КМ-Профиль LO8155

Безвинтовой соединитель INOX304 для кабельных лотков КМ-профиль - надёжный элемент для быстрого и прочного соединения проволочных лотков в агрессивных условиях. Выполнен из нержавеющей стали AISI304, он подходит для установки в пищевой, медицинской и химической промышленности, а также в зонах с повышенной влажностью. Артикулы bvs inox304 и lo8155 соответствуют одному продукту.

Назначение и область применения

Безвинтовой соединитель INOX304 для кабельных лотков КМ-профиль предназначен для соединения секций проволочных кабельных лотков без использования болтов и гаек. Применяется там, где важны скорость монтажа, долговечность и устойчивость к коррозии. Подходит для прокладки силовых и сигнальных кабелей в помещениях с высокой влажностью, агрессивными средами и требовательными требованиями к гигиене.

Технические характеристики

• Материал: нержавеющая сталь AISI304 - устойчива к окислению, кислотам, щелочам и солевому туману
• Тип соединения: безвинтовой - фиксация за счёт механического зацепления, без инструмента
• Тип изделия: продольный соединитель - соединяет лотки вдоль их длины
• Ширина совмещаемых лотков: 50–600 мм
• Толщина материала соединителя: 1,2 мм
• Толщина проволоки лотка: 4–5 мм - оптимальная для плотного захода в замок
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: М1/О5 - работает при температуре от −50 C до +50 C, в условиях повышенной влажности и запылённости
• Покрытие: отсутствует - поверхность матовая серая, без лака, краски или цинка
• Цвет: серый - естественный цвет нержавеющей стали

Совместимость и монтаж

Безвинтовой соединитель INOX304 для кабельных лотков КМ-профиль совместим только с проволочными лотками ТМ СИСТЕМА КМ®, имеющими толщину проволоки 4–5 мм. Установка выполняется вручную: соединитель вставляется в торец двух лотков и фиксируется за счёт жёстких захватывающих зубцов. Инструмент не требуется. Соединение обеспечивает герметичность и механическую прочность без люфта. Для правильной работы важно, чтобы ширина лотков совпадала в пределах допуска 50–600 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению М1/О5. Обеспечивает огнестойкость согласно нормам для электроустановок в опасных зонах. Нержавеющая сталь AISI304 не содержит свинца, кадмия и других токсичных компонентов, что делает её безопасной для использования в пищевой и фармацевтической промышленности.

Преимущества

• Не требует инструмента - монтаж занимает несколько секунд
• Устойчив к коррозии - не ржавеет даже при постоянном контакте с водой, паром или химикатами
• Высокая механическая прочность - выдерживает нагрузки от веса кабелей и внешних ударов
• Легко демонтировать - можно разъединить без повреждений, если потребуется модификация трассы
• Подходит для частой очистки - не боится мойки под давлением и дезинфектантами

Ограничения применения

• Не применяется с металлическими, пластиковыми или сетчатыми лотками другого типа - только с проволочными КМ-профиля
• Не рекомендуется использовать в местах с постоянными вибрациями выше 10 Гц - возможна потеря фиксации
• Запрещено применять в качестве несущего элемента - соединитель не рассчитан на восприятие внешней нагрузки, кроме собственного веса кабеля
• Не подходит для наружной установки под прямыми солнечными лучами более 8 часов в день - риск нагрева выше 50 C

Примеры использования

• Производственные участки пищевых заводов - соединение лотков в зонах мытья оборудования
• Фармацевтические цеха - прокладка кабелей в чистых помещениях класса ISO 5
• Химические производства - трассировка кабелей рядом с реакторами и трубопроводами с агрессивными веществами
• Припортовые терминалы - использование в условиях морского воздуха и солёного тумана
• Объекты медтехники - прокладка сигналов в операционных и диагностических блоках

Практические советы

• Перед монтажом проверьте толщину проволоки лотка - должна быть 4–5 мм. Более тонкая проволока не зафиксируется, более толстая - не войдёт в замок
• При сборке длинных трасс используйте один тип соединителей - смешивание с другими моделями может вызвать перекос
• Не затягивайте соединитель усилием - он сам фиксируется при вставке. Перегрузка деформирует зацепы
• Для лотков шириной менее 100 мм используйте два соединителя на стыке - увеличит устойчивость
• Храните изделие в сухом месте - хотя материал нержавеющий, грязь и песок могут забивать механизм зацепления
