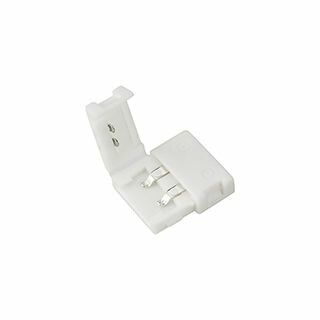

Соединитель FIX-MONO-10mm (5060) | 023946 Arlight

Соединитель FIX-MONO-10мм (5060) от Arlight - одиночный пластиковый коннектор для надёжного соединения двух отрезков одноцветной светодиодной ленты шириной 10 мм, совместимой с типами 5060 и 5730. Подходит для монтажа в условиях, где требуется простое и быстрое соединение без пайки.

Назначение и область применения

FIX-MONO-10мм (5060) предназначен исключительно для механического и электрического соединения двух отрезков открытых светодиодных лент с шагом контактов 10 мм. Не используется для замены проводов или подключения к сети 220 В. Применяется там, где важно сохранить гибкость ленты и избежать пайки - например, при сборке светильников, декоративной подсветки, рекламных щитов или на объектах с частыми перестановками.

Технические характеристики

• Тип изделия: Коннектор (одиночный, без проводов)
• Материал корпуса: Пластик - устойчив к воздействию окружающей среды, не проводит ток
• Ширина ленты: 10 мм - точно соответствует стандартным лентам 5060 и 5730
• Максимальный ток: 3 А - не превышать, чтобы избежать перегрева контактов
• Рабочее напряжение: до 50 В - подходит для низковольтных систем 12 В и 24 В
• Количество контактов: два - один вход, один выход

Совместимость и монтаж

FIX-MONO-10мм (5060) совместим только с лентами, имеющими контактную площадку шириной 10 мм и расположением выводов, соответствующих стандарту 5060/5730. Для установки необходимо:

• Обрезать ленту по меткам между LED-элементами
• Удалить защитное покрытие с медных контактов
• Вставить оба конца ленты в коннектор до характерного щелчка
• Не использовать силу - если деталь не фиксируется легко, проверьте соответствие ширины и состояния контактов

Подключение к источнику питания осуществляется через внешние провода, которые должны быть припаяны или зажаты на другом конце цепочки.

Безопасность и стандарты

Изделие не имеет сертификации по ГОСТ или CE. Его применение допустимо только внутри закрытых световых конструкций или в помещениях с контролируемой средой. Не предназначено для использования во влажных, пыльных или наружных условиях без дополнительной защиты.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Лёгкий вес и компактная форма - не нарушают гибкость ленты
• Простая установка - доступна даже начинающему мастеру
• Электроизоляция корпуса снижает риск короткого замыкания

Ограничения применения

• Не работает с лентами шириной менее или более 10 мм - несовместим с 8 мм или 12 мм моделями
• Не рассчитан на ток выше 3 А - при использовании мощных лент (>36 Вт при 12 В) возможен перегрев
• Не герметичен - нельзя использовать без корпуса или термоусадки в условиях повышенной влажности
• Не поддерживает многожильные провода - только прямые участки ленты

Примеры использования

• Сборка длинной подсветки потолка из нескольких отрезков ленты 5060
• Замена повреждённого участка ленты в вывеске без демонтажа всей системы
• Монтаж декоративной подсветки в мебельных гарнитурах с необходимостью разъёмного соединения
• Профессиональные световые решения на выставках и временных объектах

Практические советы

• Перед установкой всегда проверяйте, что контакты ленты чистые и не окислены - грязь снижает надёжность соединения
• Фиксируйте коннектор клеем или хомутом, если он будет испытывать механическую нагрузку
• Не используйте несколько таких коннекторов подряд - увеличивается суммарное сопротивление и риск нагрева
• Заказывайте минимум 10 штук - минимальная кратность поставщика; лишний запас нужен при масштабном монтаже
• Проверяйте полярность перед вводом в работу - неверное подключение не повредит коннектор, но не зажжёт ленту
