Соединитель изолирующих стержней Т-образный (101 IT-16) | 5408158 OBO Bettermann

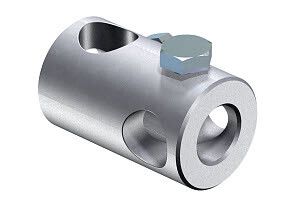

Соединитель изолирующих стержней Т-образный от OBO BETTERMANN (артикул 101 IT-16) предназначен для надёжного электрического соединения трёх изолирующих стержней под углом 90 градусов, обеспечивая механическую устойчивость и изоляцию в системах заземления и выравнивания потенциалов.

Назначение и область применения

Т-образный соединитель используется для сборки вертикальных и горизонтальных участков системы заземления, где требуется ответвление одного изолирующего стержня под прямым углом. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре - там, где важна изоляция между металлическими элементами и землёй, например, на опорах ЛЭП, в подстанциях или возле трубопроводов.

Технические характеристики

• Тип изделия: Соединитель
• Форма: Т-образная
• Материал: Алюминий
• Закрепление: Болты M10
• Покрытие: Необработанная поверхность - без антикоррозийного слоя
• Артикул: 101 IT-16

Совместимость и монтаж

Соединитель совместим с изолирующими стержнями, имеющими диаметр, соответствующий болтовому креплению M10. Для установки необходимо просверлить отверстия в стержнях и зафиксировать их болтами через отверстия в теле соединителя. Монтаж выполняется с использованием гаек и шайб, подходящих по классу прочности к болтам M10. Убедитесь, что стержни плотно прилегают к плоскостям соединителя - это гарантирует минимальное переходное сопротивление.

Безопасность и стандарты

Изделие соответствует требованиям к электрическим соединениям в системах заземления, однако не имеет сертификата по EN 50174 или IEC 62305. Производитель OBO BETTERMANN рекомендует использовать его исключительно внутри закрытых систем, где исключён контакт с агрессивными средами.

Преимущества

• Легкий вес благодаря алюминиевой конструкции - удобен для транспортировки и монтажа на высоте
• Т-форма позволяет компактно организовать пересечение трёх направлений без дополнительных фитингов
• Стандартные болты M10 обеспечивают универсальную совместимость с большинством изолирующих стержней

Ограничения применения

• Не предназначена для открытой эксплуатации - отсутствие защитного покрытия делает её уязвимой к коррозии во влажной или солёной среде
• Не подходит для мест с постоянным воздействием химических веществ, кислот или щелочей
• Не рассчитана на высокие механические нагрузки - не используйте как несущий элемент

Примеры использования

• Подключение вертикального заземлителя к горизонтальной ленте в распределительном устройстве
• Создание T-ответвления в системе выравнивания потенциалов рядом с насосной станцией
• Сборка многоуровневой сети заземления в цехе с металлическими конструкциями

Практические советы

• Учитывайте посадочные диаметры изолирующих стержней - они должны точно входить в отверстия под болты M10
• После монтажа проверьте контактное сопротивление соединения - оно не должно превышать 0,1 Ом
• Если изделие будет установлено в условиях повышенной влажности, нанесите на контакты тонкий слой противокоррозийной смазки (например, на основе лития)
• Не заменяйте болты M10 на более крупные - это нарушит целостность конструкции и может вызвать деформацию
