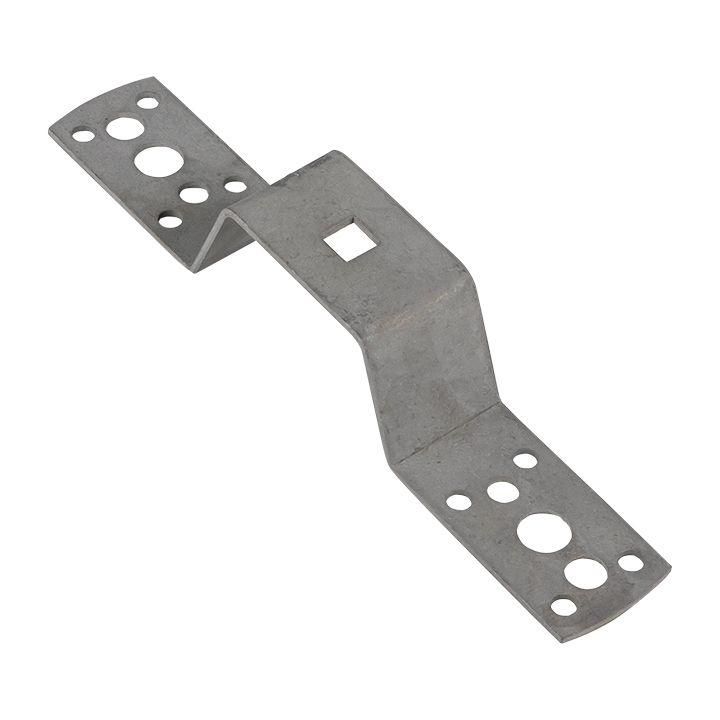

Соединительная скоба (мостик соединительный) EKF PROxima | lp-a1201

Соединительная скоба (мостик соединительный) EKF lp-a1201 используется для надёжного электрического соединения металлических элементов в системах молниезащиты. Изготовлена из алюминия, не требует защитного покрытия и рассчитана на длительную эксплуатацию - до 7 лет гарантии.

Назначение и область применения

Соединительная скоба (мостик соединительный) EKF lp-a1201 применяется для создания непрерывного электрического контура между металлическими частями системы молниезащиты: например, между вертикальными токоотводами, горизонтальными проводниками или металлическими конструкциями кровли. Обеспечивает равномерное распределение тока молнии и предотвращает возникновение потенциальных перепадов, которые могут вызвать пробой или пожар.

Подходит для установки на промышленных объектах, жилых домах, административных зданиях, энергообъектах и других сооружениях, где требуется организация внешней молниезащиты по стандартам ГОСТ Р 50571.5.53 и IEC 62305.

Технические характеристики

• Тип изделия: скоба (мостик соединительный)
• Материал: алюминий
• Защитное покрытие: отсутствует - материал устойчив к коррозии в условиях эксплуатации
• Гарантийный срок: 84 месяца (7 лет)
• Назначение: исключительно для внутреннего использования в системах молниезащиты

Совместимость и монтаж

Соединительная скоба (мостик соединительный) EKF lp-a1201 совместима с другими элементами серии “Купол” - токоотводами, зажимами и креплениями из алюминия. Устанавливается путём механического зажима между двумя параллельными металлическими поверхностями: трубами, полосами, уголками или решётками.

Для монтажа используются болты M8 или M10 (не входят в комплект). Крепление должно осуществляться с усилием, обеспечивающим плотный контакт без деформации материала. Перед установкой поверхности необходимо зачистить от оксидной плёнки и грязи.

Безопасность и стандарты

Изделие соответствует требованиям к системам молниезащиты согласно ГОСТ Р 50571.5.53 и IEC 62305. Применяется только в составе сертифицированных систем молниезащиты. Не предназначен для работы в качестве самостоятельного проводника или в цепях силового питания.

Преимущества

• Высокая электропроводность алюминия обеспечивает эффективный отвод тока молнии
• Устойчивость к атмосферным воздействиям - благодаря химическому составу сплава, даже без покрытия
• Длительный срок службы - 7 лет гарантии подтверждает долговечность конструкции
• Лёгкий вес снижает нагрузку на крепёжные точки и упрощает транспортировку и монтаж

Ограничения применения

• Не использовать в контакте с медью или сталью без специального переходного зажима - возможна гальваническая коррозия
• Запрещено применять вне систем молниезащиты - не является обычным кабельным креплением или заземляющей деталью
• Не рекомендуется для установки в агрессивных средах: химических цехах, побережьях морей, зонах повышенной солёности - без дополнительной защиты
• Не выдерживает механические удары и вибрацию - не подходит для мобильных или динамически нагруженных конструкций

Примеры использования

• Соединение двух участков токоотвода на крыше многоэтажного офисного здания
• Обвязка металлической фермы промышленного ангара для формирования единого эквипотенциального контура
• Переход между стальной кровлей и алюминиевой лентой молниезащиты (при условии соблюдения правил изоляции материалов)

Практические советы

• При использовании нескольких скоб на одном участке - располагайте их через каждые 1–1,5 метра для равномерного распределения тока
• Проверяйте контакт после монтажа: сопротивление между соединяемыми элементами должно быть менее 0,1 Ом
• Не затягивайте болты сверх меры - алюминий мягче стали, легко деформируется
• При замене повреждённой скобы - используйте только оригинал EKF lp-a1201, чтобы сохранить целостность всей системы
