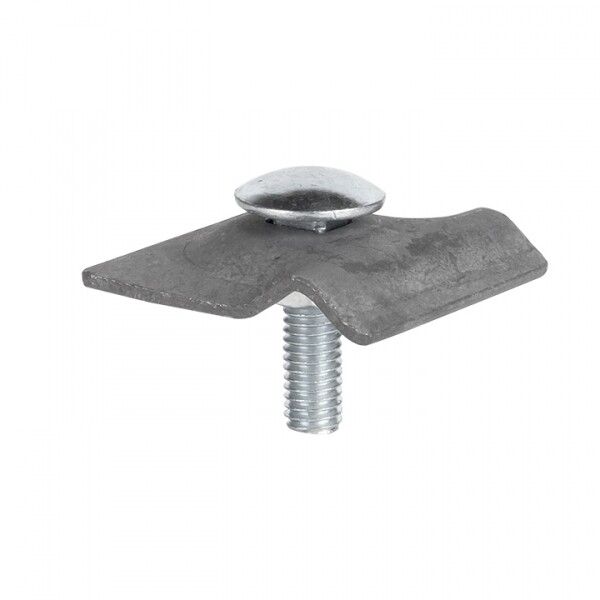

Зажим прижимной 45х45мм HZ EKF PROxima | lp-g3103/3

Зажим прижимной 45х45 мм от бренда EKF, артикул lp-g3103/3 - надёжный соединитель для фиксации токоотвода диаметром 6–10 мм к металлическим поверхностям. Применяется в системах молниезащиты зданий и сооружений, обеспечивая долговечное и безопасное крепление.

Назначение и область применения

Зажим прижимной 45х45 мм используется для механического крепления токоотвода к вертикальным или горизонтальным металлическим конструкциям - например, кровельным профилям, трубам, рамам или другим элементам, имеющим достаточную толщину. Он является частью системы молниезащиты EKF PROxima и применяется там, где требуется надёжное соединение между проводником и основанием.

Подходит для установки на промышленных объектах, энергообъектах, жилых домах, складах, высотных зданиях и других сооружениях, требующих защиты от ударов молнии.

Технические характеристики

• Размеры: 45×45 мм - габариты основания, обеспечивающие устойчивую посадку на плоской поверхности;
• Материал: сталь оцинкованная с горячим цинкованием - повышает коррозионную стойкость в агрессивных средах;
• Диаметр токоотвода: 6–10 мм - совместим с типичными медными или алюминиевыми проводниками молниезащиты;
• Гарантийный срок: 84 месяца (7 лет) - подтверждает долговечность материала и качества изготовления;
• Тип изделия: соединитель - не является токоотводом, а служит для фиксации уже установленного провода.

Совместимость и монтаж

Зажим прижимной 45х45 мм совместим с токоотводами диаметром 6–10 мм из меди или алюминия. Для монтажа необходимо:

• Убедиться, что поверхность, к которой крепится зажим, имеет минимальную толщину 1,5 мм и прочна;
• Использовать болты и гайки, соответствующие размерам отверстий в корпусе (не входят в комплект);
• Фиксировать зажим равномерно, чтобы не деформировать материал токоотвода;
• Не использовать на деревянных, пластиковых или тонколистовых поверхностях - они не обеспечивают необходимую жёсткость.

Безопасность и стандарты

Зажим прижимной 45х45 мм разработан в соответствии с требованиями к системам молниезащиты и рекомендован для использования в составе сертифицированных решений EKF PROxima. Горячее цинкование гарантирует соответствие нормам по защите от коррозии в условиях повышенной влажности и атмосферных воздействий.

Преимущества

• Высокая механическая прочность благодаря стальной основе и технологии горячего цинкования;
• Долгий срок службы - до 7 лет гарантии - снижает потребность в замене и обслуживании;
• Простота монтажа - не требует специальных инструментов, кроме обычного ключа;
• Совместимость с широким спектром токоотводов - универсальное решение для большинства проектов.

Ограничения применения

• Не предназначена для крепления токоотводов диаметром менее 6 мм или более 10 мм - возможен риск проскальзывания или перегрузки;
• Не подходит для установки на неметаллические поверхности - не обеспечивает электрический контакт и недостаточно жесткую опору;
• Не следует использовать в качестве самостоятельного элемента - всегда должен входить в состав полноценной системы молниезащиты с заземлением;
• Не рекомендуется для эксплуатации в агрессивных химических средах (например, рядом с кислотными выбросами) - даже оцинкованная сталь может подвергаться коррозии.

Примеры использования

• Крепление токоотвода к стальному каркасу промышленного ангара;
• Фиксация проводника на желобе кровли здания с металлическим покрытием;
• Установка на трубах вентиляционных шахт на высотном офисном здании;
• Монтаж на башенных конструкциях связи или радиопередатчиков.

Практические советы

• Перед монтажом проверьте, что токоотвод плотно помещается в паз зажима - он не должен болтаться;
• При использовании на крыше учитывайте направление ветра - зажим должен быть закреплён так, чтобы нагрузка распределялась равномерно;
• Для длительной эксплуатации в солёном воздухе (прибрежные районы) дополнительно контролируйте состояние цинкового слоя каждые 2–3 года;
• Не используйте этот зажим в паре с токоотводом меньшего сечения - это нарушает целостность системы и снижает эффективность молниезащиты;
• Артикул lp-g3103/3 - один из базовых элементов в каталоге EKF PROxima; сочетается с другими деталями серии Купол для создания единой схемы защиты.
