Скоба крепежная (288 DIN) | 5320712 OBO Bettermann

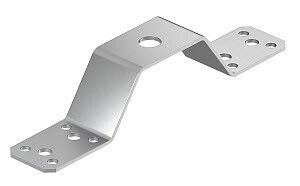

Соединительная скоба-перемычка 288 DIN от OBO BETTERMANN - это металлический элемент для надёжного электрического соединения между шинами в распределительных щитах. Артикул 5320712 предназначен для быстрого монтажа в системах на основе профиля 288 DIN, обеспечивая низкое переходное сопротивление без дополнительной изоляции.

Назначение и область применения

Соединительная скоба-перемычка 288 DIN используется для создания электрической перемычки между соседними контактными шинами в модульных распределительных щитах. Применяется в системах автоматизации, силовой коммутации и распределении тока в промышленном оборудовании. Подходит для установки в шины стандарта 288 DIN, где требуется высоконадёжное соединение без сварки или болтовых соединений.

Технические характеристики

• Тип: скоба-перемычка для шины 288 DIN
• Материал: алюминий - легкий, хорошо проводящий, устойчивый к коррозии
• Основное соединительное отверстие: Ø 11 мм - для захвата шины 288 DIN
• Два пары отверстий для крепления:
  • 2 × 5 отверстий Ø 4,2 мм
  • 2 × 2 отверстий Ø 6,9 мм
• Покрытие: необработанное - без лака, краски или гальванического слоя

Совместимость и монтаж

Скоба совместима исключительно с шинами стандарта 288 DIN. Устанавливается путём вставки основного отверстия Ø 11 мм на шину до плотного контакта. Крепёжные отверстия используются для фиксации к корпусу щита или другому элементу конструкции. Для монтажа требуются саморезы или винты соответствующего диаметра: M4 для отверстий Ø 4,2 мм и M6 для отверстий Ø 6,9 мм. Не используйте инструменты с острыми кромками - они повредят поверхность алюминия и увеличат сопротивление контакта.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электропроводности для компонентов внутри распределительных устройств. Хотя не имеет сертификации IP или UL, его применение допустимо в закрытых щитах согласно ГОСТ Р МЭК 61439. Отсутствие защитного покрытия требует контроля окружающей среды - не применяйте в условиях повышенной влажности или агрессивных газов без внешней защиты.

Преимущества

• Высокая электропроводность благодаря материалу - алюминий обеспечивает минимальные потери энергии
• Универсальные крепёжные отверстия позволяют фиксировать скобу в различных положениях
• Простой монтаж без инструментов - достаточно вставить в шину и затянуть крепёж
• Легко заменить или переставить при обслуживании щита

Ограничения применения

• Не предназначена для работы вне закрытых щитов - открытое расположение недопустимо
• Не рекомендуется использовать в цепях переменного тока выше 1000 В
• Не подходит для частых демонтажей - многократный монтаж/демонтаж деформирует отверстия
• Не следует применять в местах с возможностью попадания воды, масла или химических веществ - отсутствие покрытия снижает долговечность

Примеры использования

• Перемычка между фазными шинами в щите управления насосной станцией
• Соединение нескольких модулей автоматического выключателя в одном ряду
• Объединение нулевых шин в распределительном щите жилого дома
• Замыкание цепи заземления между двумя точками в промышленном контроллере

Практические советы

• Перед установкой проверьте, что шина 288 DIN чистая и не окислена - грязь увеличит сопротивление
• Используйте торцевые ключи или биты с плоскими головками для затяжки крепёжа - избежите перекоса
• Если скоба будет находиться рядом с источником тепла, учтите термическое расширение алюминия - оставляйте зазор 1–2 мм
• Для длительной эксплуатации в сырых помещениях нанесите тонкий слой антикоррозийной смазки на контакты (например, LUBRIPLATE)
• Артикул 5320712 - единственный вариант этой модели от OBO BETTERMANN; аналоги других брендов имеют другие размеры отверстий и не взаимозаменяемы
