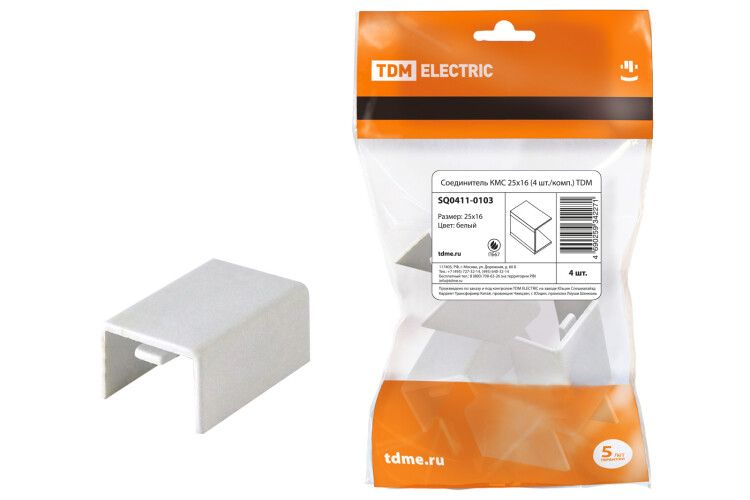

Соединитель КМС 25х16 (4 шт./комп.) | SQ0411-0103 TDM

Соединитель КМС 25х16 (4 штуки в комплекте) от TDM ELECTRIC - это компактный элемент для соединения кабелей и проводов внутри каналов, коробов и других систем защиты. Комплект из четырёх соединителей удобен для монтажа в многожильных сетях, особенно где требуется надёжное и быстрое соединение без дополнительной изоляции.

Назначение и область применения

Соединитель КМС 25х16 предназначен для внутреннего соединения силовых и слаботочных кабелей в защищённых каналах. Подходит для прокладки в офисах, жилых домах, торговых центрах, производственных помещениях, больницах и детских учреждениях. Применяется в системах электроснабжения, структурированных кабельных системах (СКС), охранно-пожарной сигнализации, видеонаблюдении и других задачах, где нужна безопасная передача сигналов и энергии.

Технические характеристики

• Размеры: 25×16 мм - соответствует стандартным габаритам пластиковых кабель-каналов и коробов
• Количество в комплекте: 4 единицы
• Материал: самозатухающий поликарбонат - устойчив к перегреву и механическим повреждениям
• Тип соединения: однополюсный, с зажимными контактами - обеспечивает фиксацию провода без инструментов
• Рабочее напряжение: до 450 В переменного тока
• Рабочий температурный диапазон: от –25C до +80C

Совместимость и монтаж

Соединитель КМС 25х16 совместим с большинством стандартных кабель-каналов шириной 25 мм и высотой 16 мм. Устанавливается внутри канала без сверления или крепления - просто вставляется и фиксируется за счёт формы корпуса. Для подключения: зачищенный провод вводится в зажим до щелчка, что гарантирует плотный контакт. Монтаж возможен как на этапе прокладки трассы, так и при ремонте существующей сети.

Безопасность и стандарты

Изготовлен из материала, соответствующего требованиям горючести UL94 V-2. Соответствует нормам для электромонтажа в помещениях с повышенными требованиями к пожарной безопасности, включая детские и медицинские учреждения. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Не требует пайки, клемм или изоленты - экономит время при монтаже
• Удобен для работы в ограниченном пространстве - легко помещается в узкий кабель-канал
• Чёткая фиксация провода - снижает риск ослабления контакта при вибрациях
• Комплект из 4 штук позволяет решить сразу несколько точек соединения без доп purchases

Ограничения применения

• Не предназначена для открытой прокладки - используется исключительно внутри закрытых каналов
• Не рекомендуется для постоянного погружения в воду или влажных средах без дополнительной герметизации
• Подходит только для медных проводов сечением до 2,5 мм2 - не рассчитана на более толстые жилы
• Не является заменой распределительной коробке - применяется только для ответвлений внутри трассы

Примеры использования

• Соединение проводов освещения в потолочном кабель-канале в офисе
• Объединение сигнальных линий камеры наблюдения в стеновой штробы
• Переход между участками кабеля в системе СКС при изменении направления трассы
• Замена повреждённого участка кабеля в коридоре детского сада без вскрытия всей стены

Практические советы

• Перед установкой проверьте, чтобы провод был зачищен на 8–10 мм - недостаточная длина может вызвать плохой контакт
• Не используйте соединители в местах с частыми механическими нагрузками - они не предназначены для внешней эксплуатации
• При прокладке нескольких параллельных трасс - распределяйте соединители равномерно, чтобы не перегружать один участок канала
• Соединитель КМС 25х16 от TDM ELECTRIC лучше всего сочетается с другими изделиями этой же серии - сохраняется единый уровень качества и совместимости
