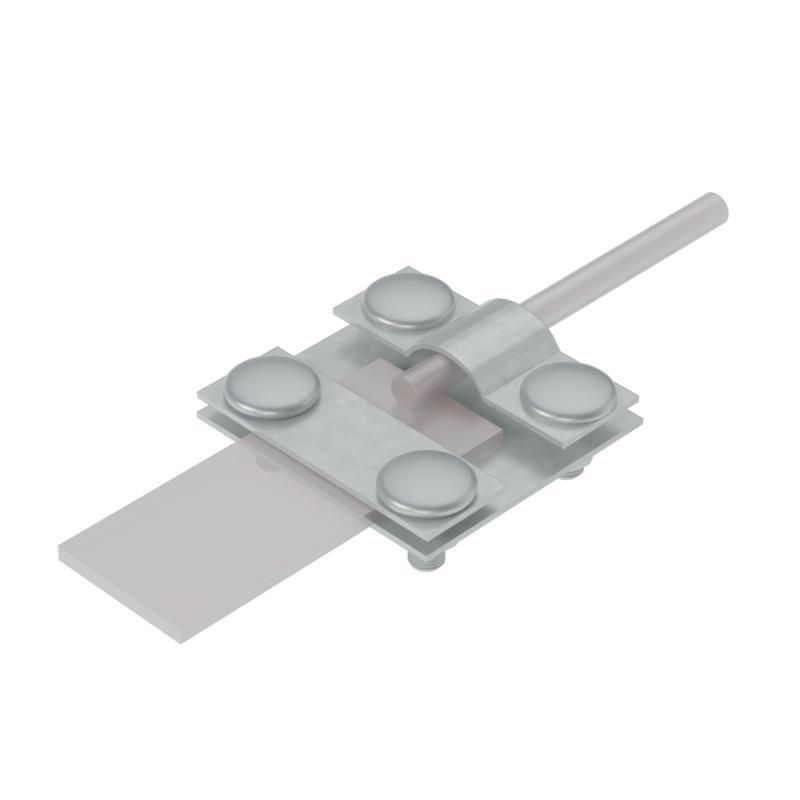

Соединитель контрольный KS-B40-D5-10 TD полоса до 40мм пруток d5-10мм сталь термодиффузион. цинк. КМ MA0082 КМ-Профиль

Соединитель контрольный полоса до 40 мм пруток 5-10 мм TD KS-B40-D5-10 КМ-профиль предназначен для надёжного соединения и контроля электрического контакта между плоскими проводниками и круглыми прутками в системах заземления. Этот разборный зажим используется при монтаже термокомпенсационных соединений и позволяет выполнять измерения сопротивления без демонтажа.

Назначение и область применения

Соединитель контрольный полоса до 40 мм пруток 5-10 мм TD KS-B40-D5-10 КМ-профиль применяется в системах грозозащиты и заземления, где требуется соединить проводники различного типа: стальные полосы шириной до 40 мм и прутки диаметром 5–10 мм. Он обеспечивает доступ к точке соединения для проверки сопротивления контура заземления без разрушения соединения. Подходит для установки на объектах энергетики, промышленных предприятиях, транспорте и коммунальной инфраструктуре.

Технические характеристики

• Тип: Соединительный зажим
• Ширина принимаемого плоского проводника: 0–40 мм
• Диаметр принимаемого круглого проводника: 5–10 мм
• Материал корпуса: сталь
• Тип крепежа: зажимной винт M8
• Защитное покрытие: термодиффузионное цинкование
• Разборная конструкция: да

Совместимость и монтаж

Соединитель контрольный полоса до 40 мм пруток 5-10 мм TD KS-B40-D5-10 КМ-профиль совместим с любыми стальными проводниками соответствующих размеров. Для монтажа необходимо:

• Уложить полосу и пруток в соответствующие пазы зажима;
• Закрепить детали прижимными пластинами с помощью болта M8;
• Затянуть винт до упора - достаточное усилие обеспечивает надёжный контакт без перегрузки материала.

Не требует сварки или специальных инструментов. После сборки можно легко открыть зажим для проведения измерений сопротивления.

Безопасность и стандарты

Изделие соответствует требованиям к долговечности и электрической проводимости для систем заземления. Термодиффузионное цинкование обеспечивает соответствие ГОСТ 9.306 и ISO 1461 по уровню защиты от коррозии. Материал и покрытие обеспечивают безопасную работу в условиях повышенной влажности и агрессивной среды.

Преимущества

• Разборная конструкция - возможность периодического контроля сопротивления без замены соединения.
• Термодиффузионное цинкование создаёт равномерное, плотное и прочное покрытие, устойчивое к механическим повреждениям при монтаже и эксплуатации.
• Высокая электропроводность стали и качественный контакт обеспечивают минимальные потери в месте соединения.
• Поддерживает сочетание двух типов проводников - полосы и прутка - в одном устройстве, снижает количество используемых комплектующих.

Ограничения применения

• Не предназначена для работы с медными или алюминиевыми проводниками - материал зажима и покрытие рассчитаны исключительно на сталь.
• Не рекомендуется использовать в местах постоянного воздействия открытого огня или высоких температур выше +150 C.
• Не следует применять в качестве основного соединения там, где требуется высокая динамическая нагрузка - например, в вибрационных системах без дополнительной фиксации.

Примеры использования

• Соединение вертикального стального прутка (диаметр 8 мм) с горизонтальной стальной полосой (30×4 мм) в контуре заземления промышленного здания.
• Точка контроля сопротивления в системе молниезащиты многоэтажного жилого комплекса.
• Обеспечение доступа к соединению для регулярной диагностики в подстанциях и распределительных пунктах.

Практические советы

• Перед монтажом очистите поверхности проводников от ржавчины и оксидов - это повысит качество контакта.
• Проверьте, чтобы ширина полосы не превышала 40 мм - иначе она не поместится в зажим.
• При использовании в агрессивной среде (например, возле морского побережья) дополнительно контролируйте состояние покрытия каждые 2–3 года.
• Соединитель контрольный полоса до 40 мм пруток 5-10 мм TD KS-B40-D5-10 КМ-профиль не требует смазки - термодиффузионное цинкование само обеспечивает антикоррозийную защиту.
