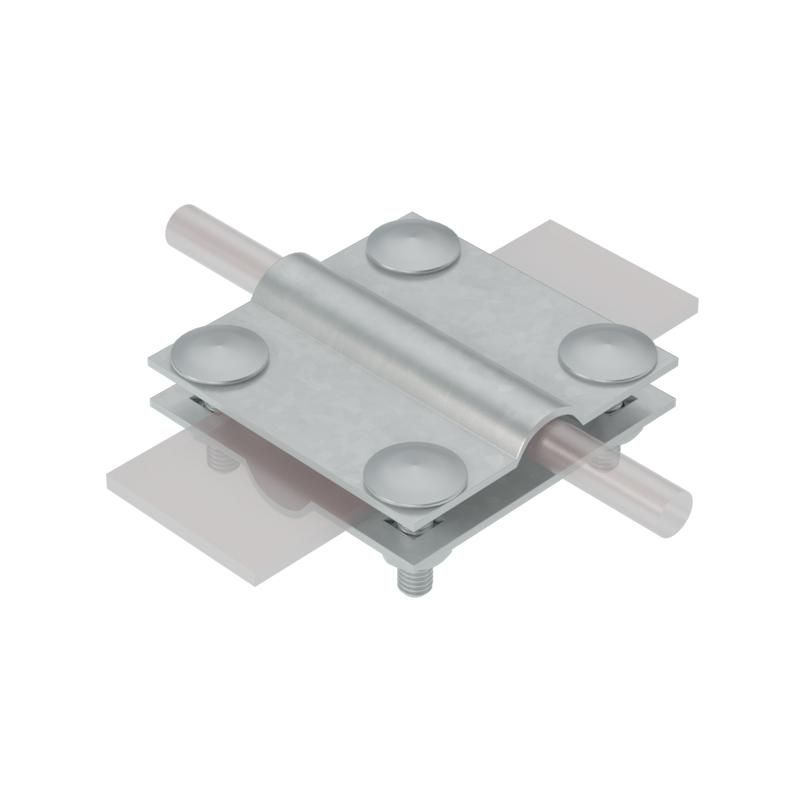

Соединитель крестообразный 2XS-D5-12-B40 для прутка d5-12мм и полосы до 40мм с 2 пластинами сталь КМ MA0011 КМ-Профиль

Соединитель крестообразный 2XS-D5-12-B40 от КМ-Профиль - это надёжный компонент системы AURAFORT®, предназначенный для создания электрических соединений между металлическими проводниками в системах заземления. Применяется для связи прутка диаметром 5–12 мм и стальной полосы шириной до 40 мм, обеспечивает прочную фиксацию и устойчивый токопроводящий контакт.

Назначение и область применения

Соединитель крестообразный 2XS-D5-12-B40 используется для формирования контура заземления в системах AURAFORT®. Он позволяет выполнять крестообразные и Т-образные соединения между стальным прутком и полосовым проводником. Подходит для внутренней установки в помещениях, где отсутствуют агрессивные химические среды и высокая влажность. Работает в условиях, соответствующих классу исполнения УХЛ по ГОСТ 15150-69.

Технические характеристики

• Поддерживаемые проводники: пруток Ø 5–12 мм, полоса ширина до 40 мм
• Количество прижимных пластин: 2
• Материал корпуса: оцинкованная сталь (электрохимическое цинкование)
• Фиксация: болтовые комплекты (не входят в комплект)
• Климатическое исполнение: УХЛ (по ГОСТ 15150-69)
• Рекомендованная среда: сухие помещения, слабоагрессивные условия

Совместимость и монтаж

Соединитель крестообразный 2XS-D5-12-B40 совместим с любыми стальными прутками и полосами, соответствующими указанным габаритам. Для монтажа требуется болтовой комплект M8 или аналогичный - он не включён в поставку. Пластины плотно прижимают проводники, обеспечивая минимальное переходное сопротивление. Перед сборкой необходимо зачистить поверхности проводников от оксидов и грязи. Болты затягиваются равномерно, чтобы избежать деформации пластин.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ. Материал - оцинкованная сталь - обеспечивает базовую коррозионную стойкость в контролируемых условиях. Соответствует нормам безопасности для заземляющих устройств согласно ПУЭ и ГОСТ Р 50571.5.54.

Преимущества

• Стальная конструкция с электрохимическим цинкованием повышает долговечность в сравнении с черной сталью
• Две прижимные пластины обеспечивают устойчивый контакт на обоих типах проводников одновременно
• Простая механическая фиксация - не требует сварки, что снижает время монтажа
• Совместим с системой AURAFORT® - гарантирует целостность проектного решения

Ограничения применения

• Не рекомендуется для использования во влажных, сырых или агрессивных средах (например, канализационные колодцы, промзоны с кислотами)
• Не подходит для внешних открытых участков - цинковое покрытие недостаточно для длительной защиты на открытом воздухе
• Не предназначен для работы с медными или алюминиевыми проводниками - возможна гальванопара и быстрое разрушение контакта
• Требуется обязательное использование болтового крепления - без него соединение будет ненадёжным

Примеры использования

• Соединение вертикального заземлителя (пруток Ø 10 мм) с горизонтальной полосой 40×4 мм в контуре заземления промышленного объекта
• Пересечение двух горизонтальных полос в форме креста при прокладке заземляющей сети в цехе
• Т-образное соединение прутка с полосой вблизи распределительного щита

Практические советы

• При использовании с прутком меньшего диаметра (например, 5 мм) проверьте, чтобы пластины плотно прилегали - возможно, потребуется подложить прокладку из мягкой стали
• Обязательно используйте антискользящие шайбы и замки на болтах в вибрационных зонах (станки, насосы)
• Проверяйте контакт после монтажа тестером - сопротивление должно быть менее 0,1 Ом
• Соединитель 2XS-D5-12-B40 от КМ-Профиль - часть единой системы; не смешивайте с другими сериями без проверки совместимости
