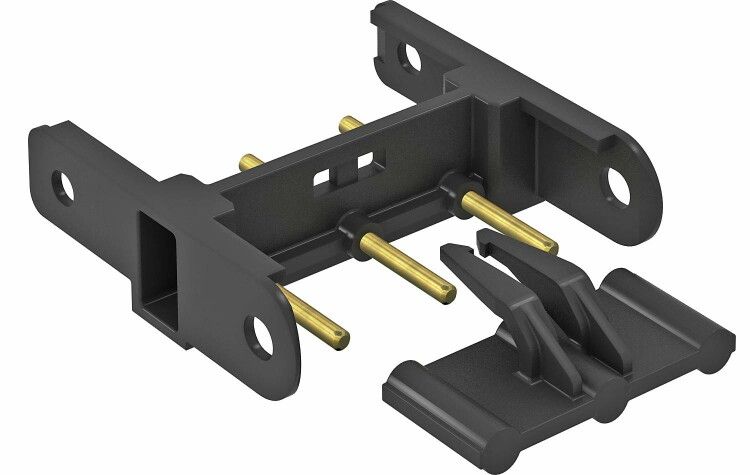

Соединитель Modul45connect VB-SKS S 16А 250В черный OBO Bettermann 6117198

Соединитель Modul45connect (черный) 16А для розеток - это надёжный элемент для соединения розеток стандарта STD-D и STD-F от OBO BETTERMANN. Артикул VB-SKS S и 6117198 обеспечивают совместимость с серийной продукцией Modul45connect, позволяя организовать быстрый и безопасный контакт между модульными розетками без необходимости прокладки новых проводов.

Назначение и область применения

Соединитель Modul45connect (черный) 16А для розеток предназначен исключительно для механического и электрического соединения двух розеток одного типа: либо STD-D0C с STD-D3C, либо STD-F0C с STD-F3C. Он используется там, где требуется временно или постоянно удлинить цепь розеток внутри распределительного щита или на панели оборудования, сохраняя целостность защиты и компактность сборки.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку типичных бытовых и промышленных устройств до 3,6 кВт при 230 В
• Номинальное напряжение: 250 В - соответствует сетям Европы и стран СНГ
• Материал корпуса: полиамид - устойчив к перегреву, химическим воздействиям и механическим повреждениям
• Размеры: 40×11,6×40 мм - компактная форма для плотной установки в ограниченном пространстве
• Цвет: черный - обеспечивает единый визуальный стиль с другими элементами серии Modul45connect
• Состав: без галогенов - снижает выделение токсичных газов при нагреве или возгорании
• Поверхность: необработанная - не имеет антикоррозийного или декоративного покрытия, что допустимо для внутренней установки

Совместимость и монтаж

Соединитель Modul45connect (черный) 16А для розеток работает только с розетками серии STD-D и STD-F от OBO BETTERMANN. Устанавливается путём вставки в гнёзда розеток - никаких инструментов или креплений не требует. Подключение выполняется через уже установленные контакты розеток, поэтому важно проверить соответствие типов: D с D, F с F. Нельзя использовать с розетками других производителей или с розетками другого типа (например, STD-E).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа в электроустановках. Отсутствие галогенов в составе материала делает его подходящим для помещений с повышенными требованиями к пожаробезопасности. Применяется в соответствии с нормами IEC 60664 и EN 61534 для соединительных элементов в распределительных системах.

Преимущества

• Ускоряет монтаж: не нужна прокладка перемычек из провода - просто вставьте соединитель
• Экономит место: компактные габариты позволяют размещать несколько соединителей рядом без перегрузки шины
• Высокая надёжность контакта: полиамидный корпус гарантирует жесткую фиксацию и минимизирует риск ослабления соединения
• Стандартизированная система: полностью совместим с экосистемой Modul45connect, что упрощает замену и обслуживание

Ограничения применения

• Не предназначена для внешней установки - отсутствует защита IP, не рассчитана на влагу и пыль
• Не подходит для соединения розеток разных типов (D с F) - возможен некорректный контакт и перегрев
• Запрещено применять в цепях с током выше 16 А - превышение может вызвать оплавление корпуса
• Не используйте в условиях постоянных вибраций без дополнительной фиксации - возможно самопроизвольное выпадение

Примеры использования

• Подключение двух розеток STD-D3C в одном ящике для питания станка и освещения
• Объединение розеток STD-F0C и STD-F3C в распределительной панели автоматизации
• Быстрая реконфигурация группы розеток на производственной линии без изменения проводки

Практические советы

• Перед установкой убедитесь, что розетки находятся в одной плоскости - иначе соединитель будет деформироваться
• Проверяйте наличие напряжения перед вставкой - даже при отключенном питании есть риск остаточного заряда
• Если соединитель используется в многократно переподключаемой системе, периодически осматривайте контакты на окисление
• Для долговечности не применяйте силу при вставке - если деталь не входит легко, проверьте правильность типа розетки
• Артикулы VB-SKS S и 6117198 - это один и тот же товар; различаются лишь форматы каталогов, но не характеристики
