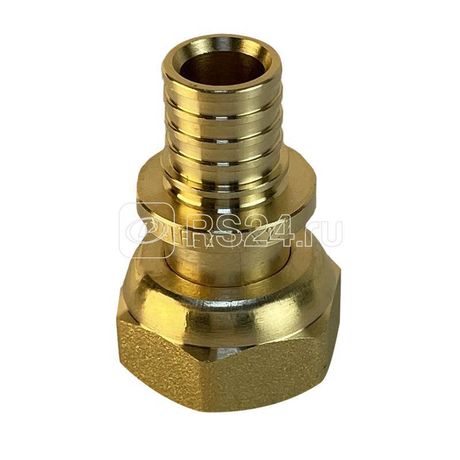

Соединитель надвижной с накидной гайкой под ЕВРОКОНУС 16(2.2) х 3/4дюйм (200/10) K VALFEX VF.422.EAF.016034

Соединитель надвижной с накидной гайкой под ЕВРОКОНУС 16(2.2) х 3/4 дюйм (200/10) от VALFEX - это переходник для соединения трубопровода с внутренней резьбой 3/4 дюйма и шлангом с наружным конусом ЕВРОКОНУС 16(2.2). Применяется в системах с давлением до 10 бар, где требуется быстрый и герметичный монтаж без сварки. Артикул vf.422.eaf.016034 выполнен из латуни, что обеспечивает устойчивость к коррозии и долгий срок службы.

Назначение и область применения

Этот соединитель предназначен для подключения гибких шлангов с конусом ЕВРОКОНУС 16(2.2) к жесткому трубопроводу с внутренней резьбой G 3/4". Подходит для пневматических, гидравлических и воздушных систем, где важна герметичность и частая переборка. Часто используется в автоматизированных линиях, станках, промышленном оборудовании и системах сжатого воздуха.

Технические характеристики

• Тип: Соединитель-переходник с накидной гайкой
• Подключение с одной стороны: ЕВРОКОНУС 16(2.2) - для шланга с наружным конусом
• Подключение с другой стороны: внутренняя резьба G 3/4"
• Материал корпуса: Латунь - устойчива к коррозии, подходит для средних нагрузок
• Рабочее давление: До 10 бар (при температуре +5C…+80C)
• Посадочный диаметр шланга: 16 мм (по стандарту ЕВРОКОНУС)
• Габариты: Общая длина около 35–40 мм (зависит от толщины стенки)

Совместимость и монтаж

Соединитель vf.422.eaf.016034 совместим только с шлангами, имеющими наружный конус ЕВРОКОНУС 16(2.2). Для установки:

• Наденьте накидную гайку на шланг перед вставкой конуса;
• Вставьте конус шланга в соединитель до упора;
• Затяните накидную гайку рукой, затем доведите ключом до легкого усилия - перетягивать нельзя, чтобы не повредить конус.

Не используйте уплотнительные материалы (ФУМ, лён) - герметизация достигается за счет металлического контакта между конусом и седлом. Убедитесь, что резьба G 3/4" на трубе чистая и целая.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 14420-7 для фитингов с коническими соединениями. Материал латуни соответствует требованиям RoHS по содержанию свинца. Не применяйте в системах с пищевыми продуктами, жидкостями под высоким давлением выше 10 бар или агрессивными химикатами.

Преимущества

• Надёжное герметичное соединение без уплотнителей - снижает риск протечек при вибрациях
• Легко демонтировать и переустанавливать - накидная гайка позволяет менять шланги без инструментов
• Латунный корпус выдерживает механические удары и циклические нагрузки
• Стандартный размер ЕВРОКОНУС 16(2.2) - совместим с большинством промышленных шлангов

Ограничения применения

• Не предназначена для работы с паром, горячей водой выше 80C
• Не подходит для систем с агрессивными химикатами (кислоты, щелочи, растворители)
• Не использовать в условиях постоянного вибронагрузки без дополнительной фиксации шланга
• Не заменяет сварные или клепаные соединения в ответственных трубопроводах

Примеры использования

• Подключение пневмогибкого шланга к распределительному блоку на станке
• Соединение гидравлического шланга с насосом в системе управления прессом
• Переход от жесткой медной трубы к гибкому шлангу в системе сжатого воздуха
• Обслуживание оборудования с частой заменой рабочих элементов

Практические советы

• Проверяйте диаметр шланга - он должен точно соответствовать 16 мм, иначе будет проскальзывание или деформация
• При первом монтаже затягивайте накидную гайку равномерно - перекос вызывает утечку
• После сборки проверьте герметичность под рабочим давлением - даже малая утечка указывает на неправильную посадку
• Храните запасные соединители vf.422.eaf.016034 в сухом месте - латунь не боится влаги, но грязь в резьбе может повредить уплотнение
• Если нужна более прочная фиксация - комбинируйте с зажимом на шланге, чтобы снять нагрузку с резьбы
