Адаптер для коллектора 3/4' (евроконус-плоскость) - VTc.701.NE.05 VALTEC O70100E05

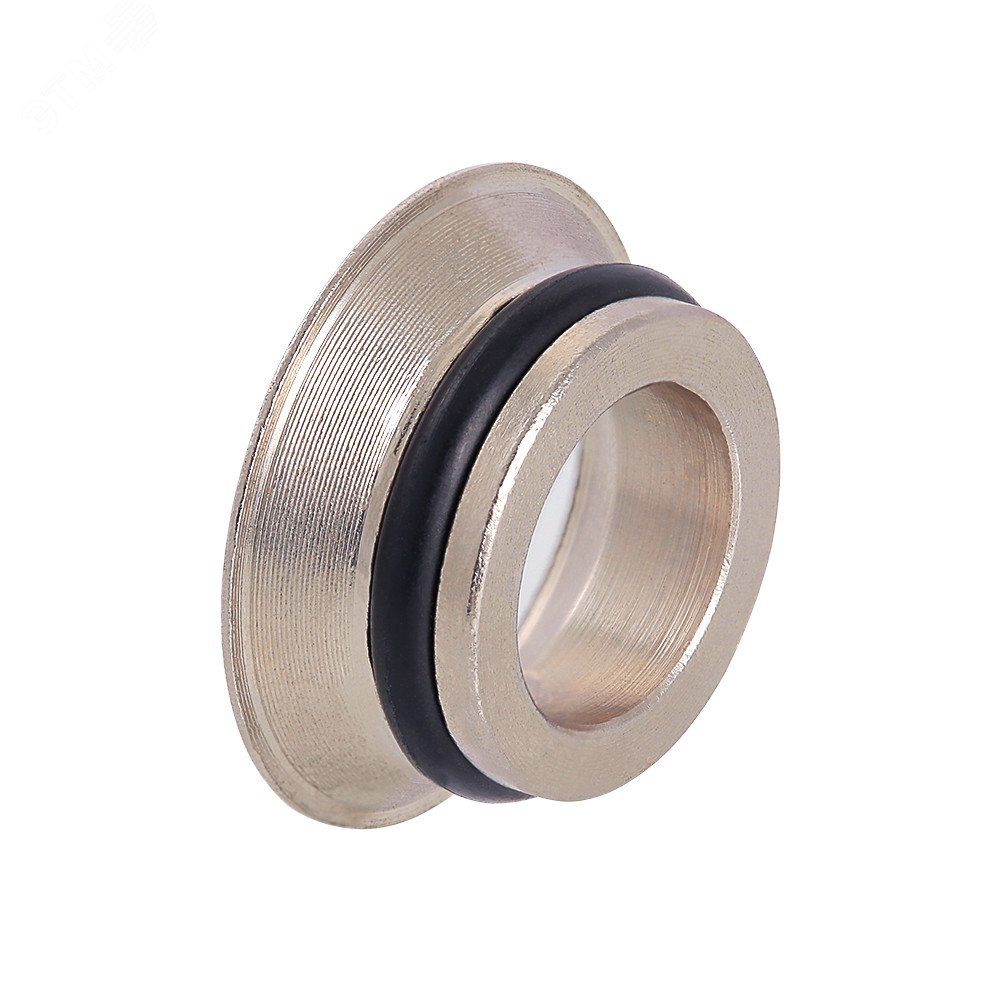

Адаптер для коллектора 3/4 дюйма (евроконус-плоскость) VALTEC.AVt.701.NE обеспечивает надёжное соединение между фитингами с плоской прокладкой и патрубками типа «евроконус». Продукт применяется в системах теплоснабжения и горячего водоснабжения для предотвращения повреждения уплотнений при подключении гибких подводок.

Назначение и область применения

Адаптер для коллектора 3/4 дюйма (евроконус-плоскость) VALTEC.AVt.701.NE используется для перехода от соединений с плоской уплотнительной прокладкой к патрубкам с внутренним конусом - так называемому «евроконусу». Без этого адаптера прямое подключение гибких трубок с накидной гайкой к таким патрубкам вызывает риск прорезания прокладки острым краём конуса, что ведёт к протечкам. Адаптер исключает эту проблему, обеспечивая плотный контакт через металлическую поверхность.

Применяется в системах с коллекторами VALTEC.VTc.500.NE, VTc.560.NE, VTc.594.EMNX, VTc.596.EMNX, а также с регулирующими клапанами и узлами серий VT.022, VT.025, VT.225.N, VT.249.N, VT.345.N.

Технические характеристики

• Резьба: 3/4 дюйма (внутренняя, метрическая)
• Тип соединения: резьбовое
• Материал: латунь - высокая коррозионная стойкость, совместимость с теплоносителем
• Максимальная рабочая температура: до +120 C
• Тип перехода: евроконус → плоскость

Совместимость и монтаж

Адаптер для коллектора 3/4 дюйма (евроконус-плоскость) VALTEC.AVt.701.NE устанавливается между патрубком коллектора с евроконусом и фитингом с накидной гайкой и плоской прокладкой. Монтаж выполняется вручную - затяжка осуществляется ключом за шестигранник, без перекосов. Убедитесь, что резьба на патрубке и адаптере совпадают по шагу и диаметру - допускается только использование комплектующих той же системы VALTEC.

Не используйте ленту ФУМ или пасту для уплотнения резьбы - она не требуется. Герметичность достигается за счёт контакта плоской поверхности адаптера с прокладкой фитинга.

Безопасность и стандарты

Изделие соответствует требованиям к материалам, применяемым в системах холодного и горячего водоснабжения и отопления. Латунь изготовлена из сплава, безопасного для питьевой воды. Температурный режим до +120 C позволяет использовать адаптер в системах с высокой температурой теплоносителя, включая напольное отопление и радиаторные контуры.

Преимущества

• Исключает механическое повреждение уплотнительных прокладок при подключении к евроконусным патрубкам
• Обеспечивает долговременную герметичность без дополнительных уплотнителей
• Высокая прочность латуни снижает риск деформации при затяжке
• Совместим с широким кругом элементов серии VALTEC - минимизирует необходимость замены других деталей

Ограничения применения

• Не предназначено для использования с другими типами соединений - например, с коническими резьбами G или NPT
• Не рекомендовано применение при давлении выше 10 бар - максимальное рабочее давление определяется всей системой, но адаптер рассчитан на стандартные бытовые сети
• Запрещён монтаж в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>120 C)

Примеры использования

• Подключение гибкой подводки к коллектору VALTEC.VTc.500.NE в системе тёплых полов
• Присоединение термостатического клапана VT.225.N к распределительному коллектору
• Переход от жёсткой медной трубы с фитингом на накидной гайке к выходному патрубку клапана VT.345.N

Практические советы

• Перед установкой проверьте наличие цилиндрической резьбы 3/4" на стороне фитинга - если там коническая резьба, адаптер не подойдёт
• Не затягивайте слишком сильно - достаточно усилия, чтобы прокладка равномерно сжалась; переусердствование может деформировать латунь
• При ремонте системы замените адаптер даже при отсутствии видимых повреждений - срок службы материала ограничен циклами нагрева-охлаждения
• Используйте только оригинальные прокладки от VALTEC - аналоги могут иметь неверную толщину или состав, нарушая герметичность
