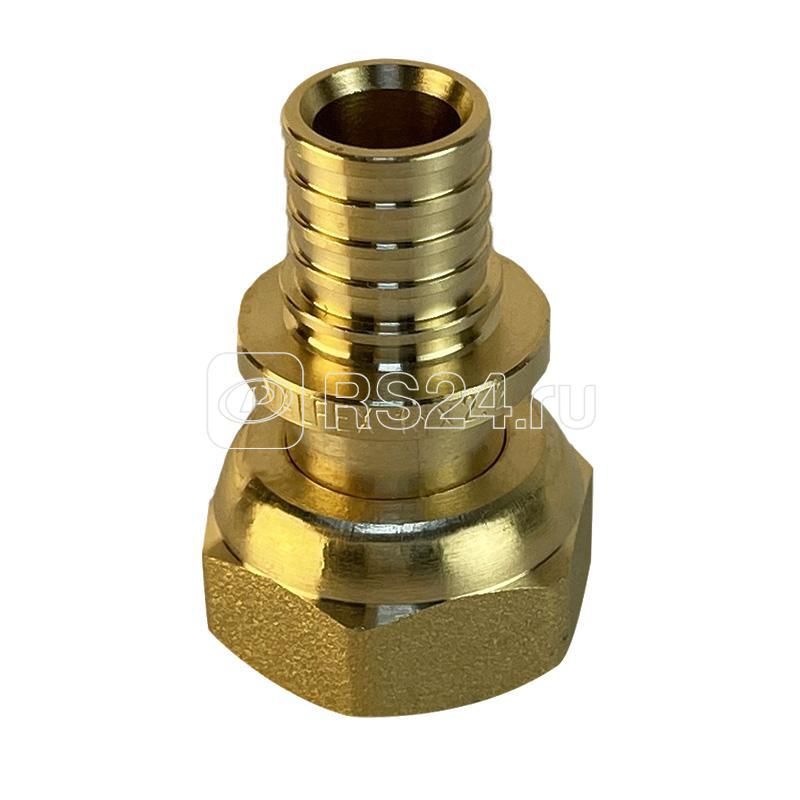

Соединитель надвижной с накидной гайкой под ЕВРОКОНУС 20(2.8)х3/4дюйм (200/10) K VALFEX VF.422.EAF.020034

Соединитель надвижной с накидной гайкой под ЕВРОКОНУС 20(2.8)х3/4 дюйм (200/10) от VALFEX - это переходник для герметичного соединения трубопровода с фитингом стандарта ЕВРОКОНУС, обеспечивает надёжную сборку без сварки и резьбы. Артикул vf.422.eaf.020034 подходит для систем с высокими требованиями к плотности и устойчивости к вибрациям.

Назначение и область применения

Этот соединитель используется для присоединения металлических или пластиковых труб к оборудованию, оснащённому фитингами типа ЕВРОКОНУС. Он применяется там, где нужна быстрая сборка, герметичность и возможность многократного демонтажа без потери качества уплотнения. Подходит для pneumatic и гидравлических систем, станков, автоматизированных линий, компрессоров и контрольно-измерительных устройств.

Технические характеристики

• Тип: Соединитель-переходник
• Материал: Латунь - устойчив к коррозии, подходит для сред с повышенной влажностью и химической активностью
• Размер входа: ЕВРОКОНУС 20(2.8) - внутренний диаметр трубы до 20 мм, угол конуса 2,8°
• Размер выхода: 3/4 дюйма - наружная резьба G 3/4" для подключения к другому фитингу или оборудованию
• Тип крепления: Накидная гайка - позволяет затянуть соединение рукой, без специальных инструментов
• Артикул: vf.422.eaf.020034
• Производитель: VALFEX

Совместимость и монтаж

Соединитель vf.422.eaf.020034 совместим с трубами из стали, меди, полиэтилена и других материалов, соответствующих внешнему диаметру 20 мм. Для установки:

• Заготовьте трубу с ровным торцом и удалите заусенцы
• Наденьте накидную гайку на трубу - она должна свободно перемещаться
• Вставьте трубу в конусный корпус до упора
• Затяните гайку рукой, затем доведите момент ключом - не перетягивайте!

Не используйте уплотнительные материалы (ФУМ, лён) - герметизация достигается за счёт конусного контакта между трубой и корпусом.

Преимущества

• Герметичность без уплотнителей - снижает риск протечек и обслуживания
• Быстрый монтаж и демонтаж - экономит время при ремонтах и модификациях системы
• Высокая механическая прочность латуни - выдерживает давление до 10 бар и вибрационные нагрузки
• Стандарт ЕВРОКОНУС - гарантирует совместимость с широким спектром европейского оборудования

Ограничения применения

• Не предназначен для работы с паром или горячей водой выше +95 C - материал теряет прочность
• Не рекомендован для агрессивных химических сред (концентрированные кислоты, щёлочи)
• Подходит только для труб с точным наружным диаметром ~20 мм - отклонение более +-0,3 мм снижает герметичность
• Не заменяет сварные или клёпаные соединения в системах с экстремальным давлением (>15 бар)

Примеры использования

• Подключение воздушного шланга к пневматическому цилиндру на конвейере
• Присоединение датчика давления к гидравлической линии станка
• Сборка испытательного стенда с использованием фитингов Euronose
• Замена повреждённого участка трубопровода в системе подачи масла

Практические советы

• Перед монтажом проверьте диаметр трубы штангенциркулем - даже малое отклонение вызывает утечку
• Используйте только новые накидные гайки - старые могут иметь деформацию резьбы
• При частых разборках смазывайте конусную поверхность тонким слоем силиконовой смазки - продлевает срок службы
• Соединитель VALFEX vf.422.eaf.020034 не требует регламентного обслуживания, но периодически проверяйте затяжку гайки после первых 10–20 циклов нагружения
