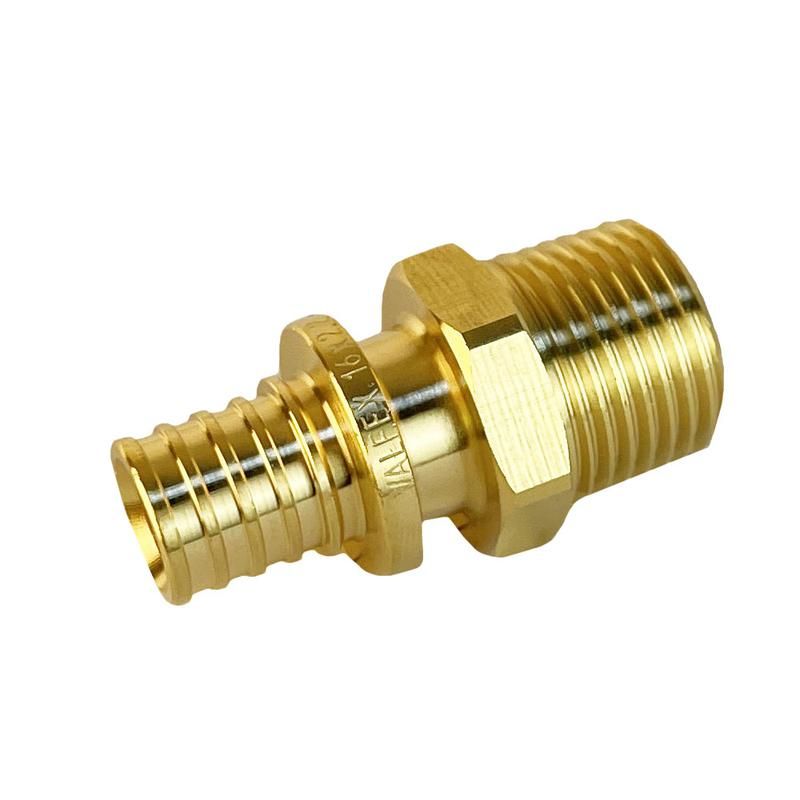

Соединитель надвижной с переходом на нар.р. 20(2.8)х3/4дюйм(200/10) К VALFEX VF.401.AF.020034

Соединитель надвижной с переходом на наружную резьбу 20(2.8)х3/4 дюйм (200/10) от VALFEX предназначен для соединения гибких трубопроводов с жесткими системами, имеющими внутреннюю резьбу. Артикул vf.401.af.020034 обеспечивает герметичный переход между трубой диаметром 20 мм и резьбой 3/4 дюйма.

Назначение и область применения

Этот соединитель используется там, где необходимо подключить гибкий шланг или трубу к оборудованию с внешней резьбой - например, к клапанам, насосам, фитингам или распределительным узлам. Подходит для pneumatic и гидравлических систем, автоматизированных линий, станков и оборудования с требованием быстрого демонтажа.

Технические характеристики

• Наружный диаметр трубы: 20 мм
• Толщина стенки трубы: 2,8 мм
• Резьба: 3/4 дюйма (наружная)
• Материал: латунь (стандарт для VALFEX)
• Обозначение артикула: vf.401.af.020034

Совместимость и монтаж

Соединитель надвижной с переходом на наружную резьбу 20(2.8)х3/4 дюйм (200/10) монтируется путём надвинутого крепления на трубу с подходящим наружным диаметром и толщиной стенки. Для герметизации используйте уплотнительную ленту или пасту на резьбе 3/4". Убедитесь, что труба имеет чистую, ровную поверхность без заусенцев - иначе возможна утечка или повреждение уплотнения.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для рабочих сред в промышленном применении. Латунь устойчива к коррозии в условиях сухого воздуха и неагрессивных жидкостей. Не предназначено для работы с пищевыми продуктами, хлором, кислотами или высокотемпературными средами выше +95 C.

Преимущества

• Удобство установки: не требуется сварка или резьбонарезание - просто надвигается на трубу
• Герметичность благодаря плотному контакту с трубой и качественной резьбой
• Высокая механическая прочность латунного корпуса
• Стандартная резьба 3/4" совместима с большинством промышленных фитингов

Ограничения применения

• Не использовать с трубами диаметром менее 18 мм или более 22 мм - риск проскальзывания или трещины
• Не рекомендовано для систем с частыми гидроударами или вибрацией без дополнительной фиксации
• Запрещён контакт с агрессивными химическими веществами - латунь может подвергнуться эрозии
• Не применяется в системах с температурой выше +95 C

Примеры использования

• Подключение гибкого воздушного шланга к пневматическому цилиндру на конвейере
• Присоединение трубопровода к входному порту насоса с резьбой 3/4"
• Переход от медной или пластиковой трубы к регулирующему клапану в системе охлаждения

Практические советы

• Перед монтажом проверьте, чтобы труба имела точный наружный диаметр 20 мм и толщину стенки 2,8 мм - иначе соединитель vf.401.af.020034 не будет работать герметично
• При затяжке резьбы не перетягивайте - латунь мягче стали, есть риск срыва резьбы
• Для долговечности используйте смазку на резьбе, особенно в условиях запылённости
• Артикул vf.401.af.020034 - замена для аналогов других брендов, если соблюдены размеры 20×2.8 и 3/4" NPT
