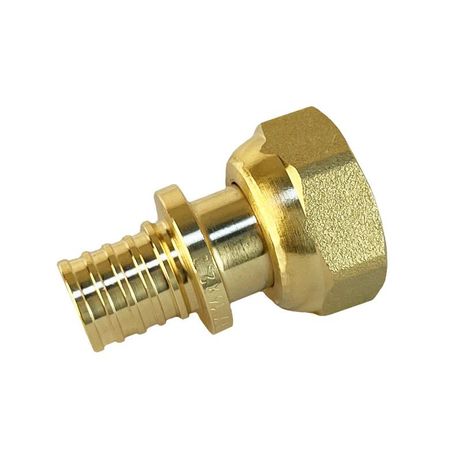

Соединитель надвижной с накидной гайкой 20(2.8)х3/4дюйм(240/10) К VALFEX VF.422.AF.020034

Соединитель надвижной с накидной гайкой 20(2.8)х3/4 дюйм (240/10) от VALFEX - это компактный переходник для герметичного соединения трубопровода с наружной резьбой 3/4 дюйма через надвижную муфту. Подходит для систем с давлением до 10 бар, где важна быстрая сборка и устойчивость к вибрациям.

Назначение и область применения

Соединитель надвижной с накидной гайкой 20(2.8)х3/4 дюйм (240/10) используется для присоединения гибких шлангов или жестких труб из металла, пластика или композита к оборудованию с внутренней резьбой 3/4 дюйма. Применяется в pneumatic и гидравлических системах, на станках, конвейерах, в системах подачи воздуха и жидкостей. Особенно эффективен там, где требуется частый демонтаж или ограниченное пространство.

Технические характеристики

• Наружный диаметр трубы: 20 мм (допустимый диапазон 19–21 мм)
• Толщина стенки трубы: 2,8 мм (оптимальная для плотного захвата)
• Резьба: 3/4 дюйма (G 3/4, ISO 228-1)
• Максимальное рабочее давление: 10 бар
• Материал корпуса: латунь, хромированная поверхность
• Материал накидной гайки: латунь
• Уплотнение: резиновое кольцо (EPDM), встроено в корпус
• Габариты: длина 52 мм, диаметр накидной гайки 24 мм

Совместимость и монтаж

Соединитель надвижной с накидной гайкой 20(2.8)х3/4 дюйм (240/10) совместим с трубами из меди, стали, ПВХ, полиэтилена и других материалов с внешним диаметром 20+-1 мм и толщиной стенки около 2,8 мм. Для установки:

• Обрежьте трубу перпендикулярно, удалите фаску и заусенцы.
• Наденьте накидную гайку на трубу - она должна свободно перемещаться.
• Затяните соединитель на трубу до упора - он фиксируется за счет надвижной муфты.
• Подключите резьбу к оборудованию, затянув накидную гайку рукой, затем дожмите ключом - не более 20 Нм.

Не используйте герметик - уплотнение обеспечивается встроенным EPDM-кольцом. Перед первым запуском проверьте герметичность под давлением.

Безопасность и стандарты

Соединитель надвижной с накидной гайкой 20(2.8)х3/4 дюйм (240/10) соответствует требованиям DIN EN 10345 и ISO 228-1 для резьбовых соединений. Материалы сертифицированы на соответствие RoHS. Работает при температуре от –20C до +80C. Не предназначен для пищевых, медикаментозных или высокочистых сред.

Преимущества

• Нет необходимости в нарезке резьбы - соединение осуществляется путём надвига.
• Встроенное уплотнение исключает риск неправильной установки прокладки.
• Латунный корпус устойчив к коррозии и механическому износу.
• Накидная гайка позволяет многократно собирать и разбирать соединение без повреждения.
• Компактная форма снижает нагрузку на трубопровод и удобна в тесных местах.

Ограничения применения

• Не применяйте с трубами толще 3,2 мм - не будет достаточного захвата.
• Избегайте работы при температурах выше +80C - уплотнение теряет эластичность.
• Не использовать в системах с агрессивными химическими средами (кислоты, щелочи, растворители).
• Не предназначена для постоянного давления выше 10 бар - возможна деформация.
• Не рекомендовано применение в системах с импульсным давлением или ударными нагрузками без демпферов.

Примеры использования

• Подключение воздушного шланга к пневматическому цилиндру на автоматизированном участке.
• Присоединение гибкой подводки к насосу в системе охлаждения станка.
• Соединение пластиковой трубы с резьбовым входом клапана управления.
• Замена старого фитинга в уже смонтированной системе без сварки или нарезки резьбы.

Практические советы

• Перед монтажом проверьте диаметр трубы штангенциркулем - даже +-0,5 мм влияют на герметичность.
• Если труба слишком мягкая (например, алюминий), предварительно вставьте внутрь стальную втулку для усиления.
• При использовании в условиях вибраций закрепите трубу хомутами в 10–15 см от соединителя - это продлит срок службы.
• Не перетягивайте накидную гайку - после легкого усилия ключом (15–20 Нм) дальнейшая затяжка не увеличит герметичность, а повредит резьбу.
• Артикул vf.422.af.020034 - единственный в линейке VALFEX с этим сочетанием размеров; аналоги требуют точного подбора по всем параметрам.
