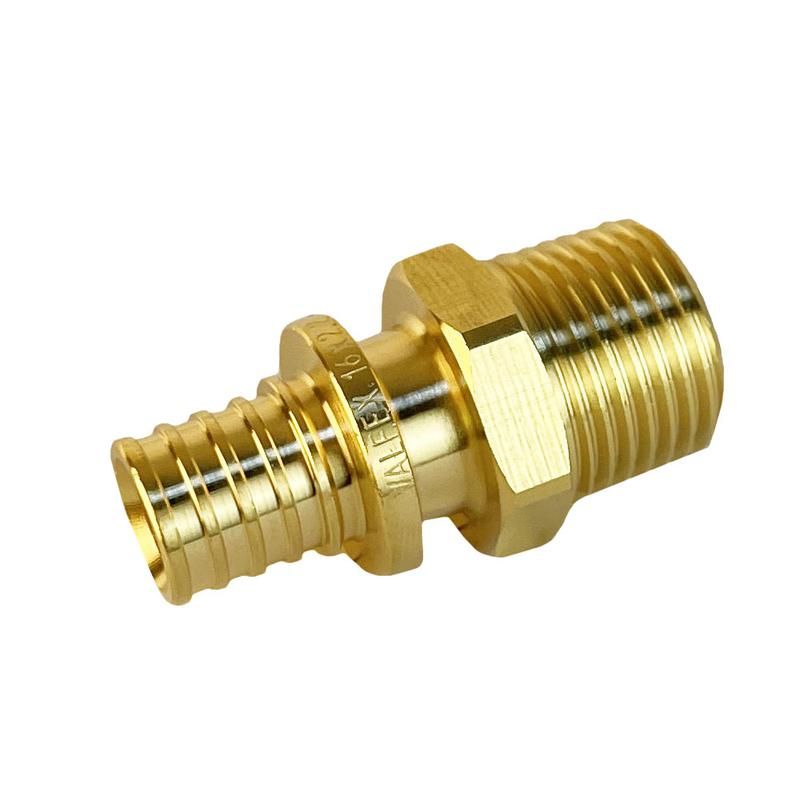

Соединитель надвижной с переходом на нар.р. 20(2.8)х1/2дюйм(240/10) К VALFEX VF.401.AF.020012

Соединитель надвижной с переходом на наружную резьбу 20(2.8)х1/2 дюйм (240/10) от VALFEX - это компактный элемент для соединения гибких трубопроводов с жесткими системами, имеющими внутреннюю резьбу. Артикул vf.401.af.020012 обеспечивает герметичный переход от трубы диаметром 20 мм к резьбе G 1/2", что особенно удобно при модернизации или ремонте технологических линий.

Назначение и область применения

Этот соединитель предназначен для подключения гибких шлангов или труб из пластиков, резины или металла к оборудованию с внутренней резьбой. Подходит для систем с давлением до 10 бар, где требуется быстрый и надежный переход между разными типами соединений. Часто используется в пневматике, гидравлике, системах подачи воды, воздуха или масла на производстве.

Технические характеристики

• Наружный диаметр надвижного участка: 20 мм
• Толщина стенки трубы, для которой предназначен: 2,8 мм
• Резьба: G 1/2" (наружная, метрическая)
• Максимальное рабочее давление: 10 бар
• Материал корпуса: латунь (по умолчанию, характерно для серии VALFEX)
• Обозначение модели: 240/10 - указывает на совместимость с трубой Ø20 мм и толщиной стенки 2,8 мм

Совместимость и монтаж

Соединитель vf.401.af.020012 фиксируется на трубе методом надвижки - специальным инструментом (надвижным клещами или прессом). После установки он плотно обжимает трубу, исключая проскальзывание и утечки. На другом конце - наружная резьба G 1/2", которая вворачивается в соответствующую муфту, тройник или оборудование.

Убедитесь, что внешний диаметр вашей трубы точно равен 20 мм, а толщина стенки - около 2,8 мм. Отклонения более чем +-0,3 мм могут привести к плохому обжиму и утечкам.

Преимущества

• Не требует сварки, пайки или клея - монтаж механический и быстрый
• Латунный корпус устойчив к коррозии и подходит для сред с влагой и химическими веществами
• Герметичность достигается за счет точного расчета размеров - не нуждается в уплотнительных кольцах
• Поддерживает высокую цикличность нагрузок - подходит для автоматизированных линий

Ограничения применения

• Не предназначена для работы с паром или перегретыми жидкостями выше +95 C
• Не рекомендуется использовать с трубами из жестких термопластов (например, PVC с толщиной стенки менее 2,5 мм или более 3,2 мм)
• Запрещено применять в системах с импульсным давлением выше 15 бар
• Не подходит для пищевой промышленности без сертификата FDA - материал латуни не всегда соответствует требованиям контакта с продуктами питания

Примеры использования

• Подключение пневматического цилиндра к гибкому шлангу на конвейере
• Переход от медной трубы к резьбовому входу насоса в системе охлаждения
• Монтаж датчиков давления на трубопроводе с гибким вводом
• Ремонт поврежденного резьбового соединения в системе подачи смазки

Практические советы

• Используйте только подходящий инструмент для надвижки - некорректный пресс может деформировать резьбу или не обеспечить герметичность
• Перед сборкой проверьте чистоту резьбы G 1/2" - грязь или заусенцы снижают срок службы соединения
• При замене старого соединителя снимите предварительно давление в системе
• Для частых демонтажей рассмотрите использование запасного уплотнительного кольца RING 1/2" - хотя этот соединитель не требует его, дополнительная прокладка увеличит надежность в условиях вибраций
