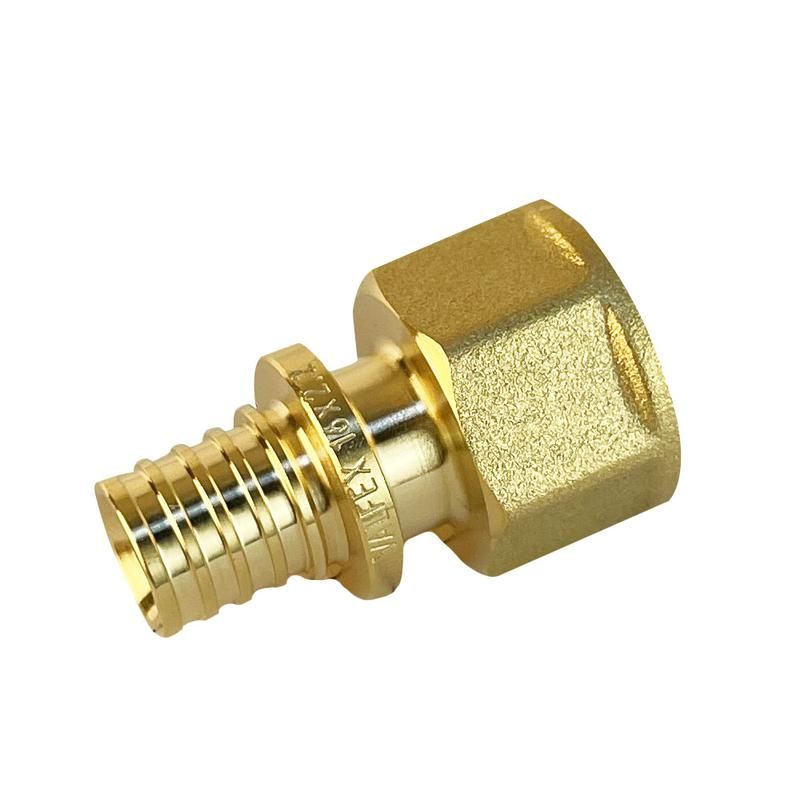

Соединитель надвижной с переходом на вн.р. 20(2.8)х1/2дюйм(280/10) К VALFEX VF.402.AF.020012

Соединитель надвижной с переходом на внутреннюю резьбу 20(2.8)х1/2 дюйм (280/10) от бренда VALFEX - это компактный элемент для соединения трубопровода с гибким шлангом или жесткой арматурой через резьбовой выход. Артикул vf.402.af.020012 применяется там, где требуется быстрый и герметичный переход от внешнего диаметра трубы к внутренней резьбе.

Назначение и область применения

Этот соединитель предназначен для создания герметичного перехода между трубой с наружным диаметром 20 мм и устройством с внутренней резьбой G 1/2". Он используется в системах подачи воздуха, воды, масла и других сред, где важна надежность соединения без сварки или фитингов сложной формы. Подходит для промышленного оборудования, пневматических линий, гидравлических установок и автоматизированных линий.

Технические характеристики

• Наружный диаметр трубы для надвижки: 20 мм (допуск +-0,5 мм)
• Толщина стенки трубы: до 2,8 мм
• Резьба: внутренняя G 1/2" (ISO 228-1)
• Максимальное рабочее давление: до 10 бар (при температуре +20C)
• Материал корпуса: латунь, покрытие - хромирование
• Рабочая температура: от –20C до +120C
• Габариты: длина 40 мм, диаметр корпуса 28 мм

Совместимость и монтаж

Соединитель vf.402.af.020012 устанавливается на трубу из меди, стали или пластикового композита с подходящими геометрическими параметрами. Для монтажа:

• Подготовьте трубу: снимите заусенцы, проверьте круглость и чистоту поверхности
• Наденьте соединитель на трубу до упора
• Зажмите трубу в специальном пресс-инструменте и выполните надвижку - металл обжимает трубу, обеспечивая механическую и герметичную связь
• Не используйте клей, ленту или пасту для резьбы - она уже готова к подключению
• После сборки затяните резьбовое соединение рукой, затем доведите ключом до легкого усилия - перетягивать нельзя

Безопасность и стандарты

Изделие соответствует требованиям ISO 228-1 для метрической резьбы и DIN 2999 для надвижных соединений. Материал латуни сертифицирован на контакт с питьевой водой (EN 12165). Применяется в системах, требующих соблюдения норм безопасности EN 12094-1 для пневматических установок.

Преимущества

• Нет необходимости в нарезке резьбы на трубе - достаточно просто надвинуть
• Высокая герметичность даже при вибрациях и ударных нагрузках
• Устойчив к коррозии благодаря хромированному покрытию
• Легко заменяем - не требует демонтажа всей системы
• Не нуждается в дополнительных уплотнителях внутри резьбы

Ограничения применения

• Не подходит для труб с толщиной стенки более 2,8 мм - возможен неполный обжим
• Не рекомендован для работы с агрессивными химическими средами (кислоты, щелочи)
• Не предназначена для постоянного погружения в жидкости - не имеет IP-защиты
• Не совместим с медными трубами твердого состояния (hard-drawn) - риск растрескивания при обжиме
• Не использовать в системах с высоким уровнем импульсного давления выше 10 бар

Примеры использования

• Подключение пневматического цилиндра к магистральному воздушному трубопроводу
• Присоединение датчика давления к гидравлической линии
• Соединение шланга с быстросъемным фитингом на станке ЧПУ
• Монтаж контрольного крана на напорную линию в пищевом производстве

Практические советы

• Перед надвижкой проверьте, что труба свободно проходит через внутренний канал соединителя - если есть зазор больше 0,3 мм, возможно, выбран неверный тип
• Для труб из мягкой стали используйте пресс с регулируемым усилием - слишком большой нажим деформирует резьбу
• После монтажа проведите тест на герметичность - продувка сжатым воздухом при 1,5× рабочего давления
• Артикул vf.402.af.020012 часто путают с аналогами с наружной резьбой - всегда сверяйте маркировку на корпусе
• Храните запасные экземпляры в сухом месте - влага может вызвать окисление резьбы
